基于 ESP32 的DIY 复古游戏机

提供BOM
2021/09/15
1312
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

microByte-main.zip

共2个文件

[相关器件] TVS8501V5MUT5G

ESD/TVS/Surge/OVP,TVS8501 - Trans Voltage Suppressor Diode

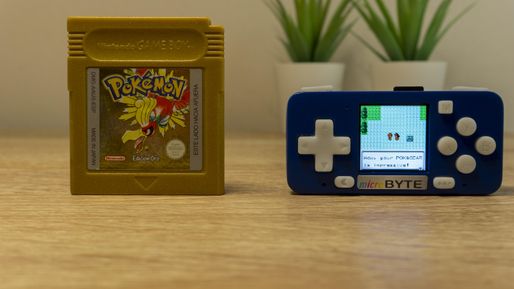

MicroByte 是一款微型主机,能够运行 NES、GameBoy、GameBoy Color、Game Gear 和 Sega Master 系统的游戏,所有元器件都设计在这 78 x 17 x 40 mm 的封装中。尽管成品尺寸很小,但它符合 SNES 游戏板的布局并且具有操作按钮。它还配有一个清晰的 1.3 英寸 IPS 显示屏,可以看到游戏的所有细节。

固件PCB 设计、外壳 3D 文件、完整BOM清单、教程等请见附件下载。

  • microByte-main.zip
    下载
    描述:包含固件、PCB 设计、外壳 3D 文件等
  • microByte_BOM (2).xlsx
    下载
[相关器件] TVS8501V5MUT5G

ESD/TVS/Surge/OVP,TVS8501 - Trans Voltage Suppressor Diode

BOM清单

更多器件
器件型号 数量 器件厂商 器件描述 数据手册 ECAD模型 风险等级 参考价格 更多信息
ESP32-WROVER-E 1 Espressif Inc Telecom Circuit, 1-Func, PACKAGE-38

ECAD模型

下载ECAD模型
暂无数据 查看
S2B-PH-SM4-TB 1 JST Manufacturing Board Connector, 2 Contact(s), 1 Row(s), Male, Right Angle, Surface Mount Terminal
暂无数据 查看
FS8205A 1 Fortune Semiconductor Corp Small Signal Field-Effect Transistor,

ECAD模型

下载ECAD模型
暂无数据 查看
BSS138 1 Suzhou Good-Ark Electronics Co Ltd Small Signal Field-Effect Transistor, 50V, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, LEAD FREE, PLASTIC PACKAGE-3
暂无数据 查看
FS312F-G 1 Fortune Semiconductor Corp Power Management Circuit,

ECAD模型

下载ECAD模型
$0.45 查看
MAX98357AETE+T 1 Maxim Integrated Products Audio Amplifier, 1 Func, PQCC16,
$0.95 查看
TCA9555RTWR 1 Texas Instruments 16-bit 1.65- to 5.5-V I2C/SMBus I/O expander with interrupt, weak pull-up & config registers 24-WQFN -40 to 85

ECAD模型

下载ECAD模型
$0.87 查看
