工业千兆以太网接口

2022/09/02
1985
阅读需 5 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

无线网络的应用正变得越来越广泛,尤其在工业领域。在众多应用中,有些情况需要更可靠并且更安全的通信。使用智能传感器,和具备高效调制与编码技术的仪表可以建立工业无线传感器网络。此类网络的传播特性好,带宽低,不过目前开发的大部分产品局限于低于 1 Mbit/s 的低数据量传输场景。

无线数据传输的方式天生不如有线网络可靠。因此,特别是在工业环境中,有时候有线网络是唯一可行的解决方案。

有线以太网

与无线网络类似,有线网络在终端之间以数据帧的方式进行传输。

目前,通信速率有 100Base-TX (100 Mbit/s 快速以太网)、千兆以太网(1 Gbit/s)、万兆以太网(10 Gbit/s)和 100G 以太网(100 Gbit/s)。对于大多数应用,千兆以太网可以在常规的网线上正常工作,如 CAT5e 和 CAT6 线缆。这些线缆符合 1000BASE-T 标准,即IEEE 802.3ab。

千兆以太网接口符合 802.3ab-1999(CL40)标准,需要四对线或通道。 因此每个通道的编码传输速率是125 兆 (MBd),带宽为 62.5 MHz (每个编码 2 位数据)。1000BASE-T(千兆以太网)的差分信号典型值是 750 mV ,负载 100Ω 时的限值为 820 mV > Vsignal > 670 mV。

千兆以太网前端

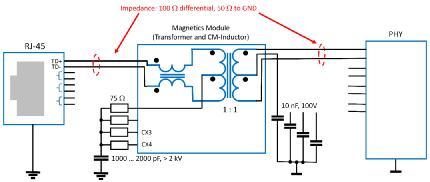

典型的以太网前端使用 RJ45 端口,可用于全双工传输。能实现这一点是因为连接器中包含两对信号线,每个方向一对(差分电压)。IEEE 标准要求RJ45 使用变压器实现电气隔离。变压器可以保护设备免受线路高压,或者设备之间的电位差引起的损害。千兆以太网接口的电路图如图1所示。

图1:千兆以太网接口基本电路,由包含四个通道

千兆以太网接口分立电路

网络变压器LAN 变压器)是设备连接网线的接口。在设备和线缆之间的变压器能够提供必须的隔离,同时匹配阻抗和实现差分。此外,变压器还能保护设备免受瞬态干扰,并抑制设备内部、外部线缆和设备之间的共模信号,同时不能影响信号收发性能,必须能够达到 1 Gbit/s 的数据传输速率。另外还需要一些器件满足匹配和电磁兼容 (EMC) 测试。

图 2 展示了使用分立元件的千兆以太网接口电路图。LAN 变压器在电子设备和网线之间提供直流隔离。初级侧绕组的中心抽头进行了“Bob Smith”匹配:每对线连接一个 75 Ω 电阻到“星形点”,然后通过两个并联的 100pF/2kV 电容接到机壳地。X3 模块中集成了共模电感,可抑制较长的网线通过容性或感性耦合的噪音,这些共模干扰可能会影响通信。

图2:千兆以太网接口分立电路,X3 模块包含变压器和共模电感

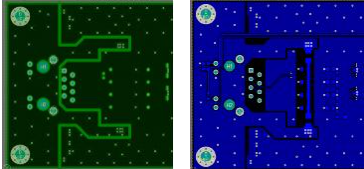

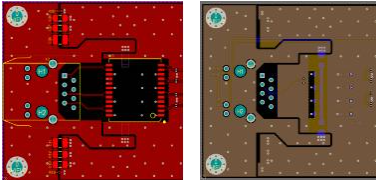

图 3 展示的是以太网接口区域四层PCB板布线。金属壳接地与四层中所有PHY侧GND 隔离,因此金属壳的接地平面不会与其它层的GND平面重叠,尽可能减小电容耦合。地平面以 4 毫米网格的过孔连接。网口差分信号参考地平面,阻抗 100 Ω ,差分线的宽度 0.154mm,间距 0.125mm。RJ45连接器位于 PCB 的边缘,确保与金属外壳的低阻抗连接。

顶层                                 VCC 层

地层                                 底层

图3:以太网接口区域PCB四层布线

X3变压器模块就近放置,以尽量减少耦合或长走线干扰。与初级侧一样,变压器的次级侧信号也需要参考地平面并保持 100 Ω 差分阻抗。为避免寄生电感引起的压降,TVS 阵列必须直接连接信号和 GND。

EMC 认证

在电磁兼容 (EMC) 方面,该板符合针对多媒体设备的抗扰度 (EN61000-6-2) 和 无线电干扰发射EN55032 B类标准。千兆以太网接口电路和布线需要考虑射频设计、取决于产品整体系统的接地方式以及正确的器件选择。
