西门子1200系列组态远程IO（1）

自动化设备中，在离主控柜较远的设备需要采集各种信号，对动作逻辑需要控制时，采用远程IO来实现功能是较好的选择。那1200怎样组建带远程IO模块的项目？下面来一起学习：

远程IO需要了解的内容包括：

1.了解什么是远程IO;

2.远程IO的作用；

3.什么是远程IO的GSD文件；

4.什么是PROFINET网络；

5.PROFINET网络的应用；

6.博途软件添加GSD文件的方法。

（1）什么是远程IO

远程IO模块是工业自动化领域的重要组件，主要用于实现分布式数据采集与设备控制。远程IO模块是一种具备通信功能的工业级数据采集/传输设备，其核心作用在于将现场传感器、执行器等设备的数据传输至中央控制系统（如PLC），同时接收控制指令驱动现场设备，模块本身不具备控制功能，而是作为现场设备与控制中心之间的信号中转站。例如，将传感器输入的模拟量/数字量信号转换为数字信息传输给PLC，或将PLC输出指令转换为执行器可识别的控制信号‌。本文以华杰智控的模块进行说明。

（2）远程IO的作用

远程I/O在现代计算和工业自动化系统中发挥着重要作用。该技术可以在网络中实现中央处理单元和远程设备之间的数据通信。

1. 减少硬件成本和复杂性。它使得远离中央处理单元的设备能够进行数据通信，从而减少了大量且昂贵的布线需求，降低了硬件成本和复杂性。

2. 提高系统的灵活性和可扩展性。通过将设备放置在远离控制器的地方，远程I/O技术使系统更加灵活和可扩展。

3. 增强数据通信能力。它可以通过网络将传感器、执行器和其他现场设备等设备连接到中央控制系统或可编程逻辑控制器 (PLC)，从而增强数据通信能力。

4. 实现远程控制。远程IO控制器可以实现对输入开关量的检测和输出开关量的控制，例如：输入可接入开关、接近开关、磁性开关、光电开关等开关量信号。输出可以驱动电磁阀、继电器等电器工作，以通断方式工作。

5. 节约线缆成本。无线代替有线，可以节约线缆成本。

6. 提高信号抗干扰能力。远程IO控制器支持总线齐全，兼容性高，与各通道间采用隔离技术，提高项目中远距离信号抗干扰能力。

（3）什么是GSD文件？

所谓GSD文件，称为“设备描述文件”，是PROFINET设备制造商使用PTO提供的GSD-Editor制作的描述其生产的某一具体型号设备的各种性能参数的文本文件。GSD包括所有与该设备相关的参数，如波特率、信息长度、输入输出数量、诊断信息的含义等等。组态时要先加入远程模块的说明文件。此文件可在各远程模块厂商获取。本模块还支持通过软件自行制作。

（4）什么是PROFINET？

PROFINET是新一代基于工业以太网技术的自动化总线标准。‌协议架构‌，基于标准以太网（IEEE 802.3）构建，支持TCP/IP协议栈，同时通过优化实现微秒级实时通信。其通信模式分为两类：

RT（实时通信）‌：适用于PLC与I/O模块间的快速数据交换（周期时间1-10ms）‌

IRT（等时同步实时）‌：用于运动控制等高精度场景（周期时间≤1ms，抖动误差<1μs）‌,1200暂不支持此模式。

（5）PROFINET在我们现场的应用

一个产线中，会有很多工作站，每个工作站会有很多信号与总控互联，常规是直接接线，那会有很多信号线，如果每个工作站都有个类似PLC的模块，信号处理由本地进行处理，那就方便很多。总控与每个工作站的通讯用网口连接，协议就是用PROFINET，它拓扑灵活，支持星型、树型、环型及混合拓扑结构，可通过交换机级联扩展网络规模。独有的MRP（介质冗余协议）实现环网自愈时间<200ms，保障系统可靠性。

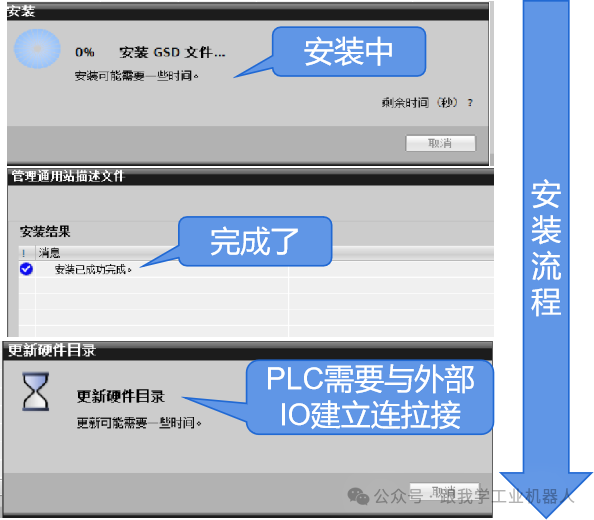

（6）博途添加DSD文件的方法，在已有CPU的项目中，点“选项”。
