一、SCB后备保护器的定义和作用
SCB后备保护器是一种专用于浪涌保护器（SPD）配套使用的保护设备，具有快速分断能力，用于防止SPD发生短路或热击穿时造成的电气故障。其核心功能是与SPD配合工作，在SPD异常时快速断开回路，避免过大的故障电流影响整个系统的安全性。
二、SCB后备保护器的选型标注方式
标注规范
SCB后备保护器的选型标注通常基于以下几个参数：
电压等级（Un）：适配系统的额定工作电压，例如AC 230V、400V。
分断能力（Icn或Icu）：保护器在发生短路故障时能够可靠断开的最大电流值。
短路分断时间：反应速度，一般以毫秒（ms）为单位。
标称电流（In）：长期运行的电流容量，单位为安培（A）。
外形及安装方式：导轨式安装（DIN导轨）或板前安装等。
例如，地凯科技的SCB后备保护器标注为“SCB-400/40kA”的产品表示适用于400V系统，最大分断能力为40kA。
常见型号分类
根据使用场景和需求，SCB后备保护器可以分为：
T1型：适用于雷击直接保护场景，需承受大电流冲击。
T2型：适用于感应雷或较小浪涌冲击的场景。
T3型：适用于精密设备的末端保护。
一、地凯科技SCB后备保护器概述
传统的过电流保护电器往往采用熔断器和断路器，由于熔断器和断路器的性能与SPD不匹配，当SPD失效
（开路或短路）时，设备会遭雷击损坏或导致发生火灾事故。电涌后备保护器（简称SCB）专为SPD设计，
与SPD配套使用，能够耐受大雷电冲击不分断，确保SPD的防雷效果；当SPD发生故障后小工频电流流过
时，SCB迅速分断，能够有效消除由于SPD失效引起的安全隐患。产品具有远程告警功能（可选配），方便
在客户端监控到SCB的通、断状态。
二、产品适用范围

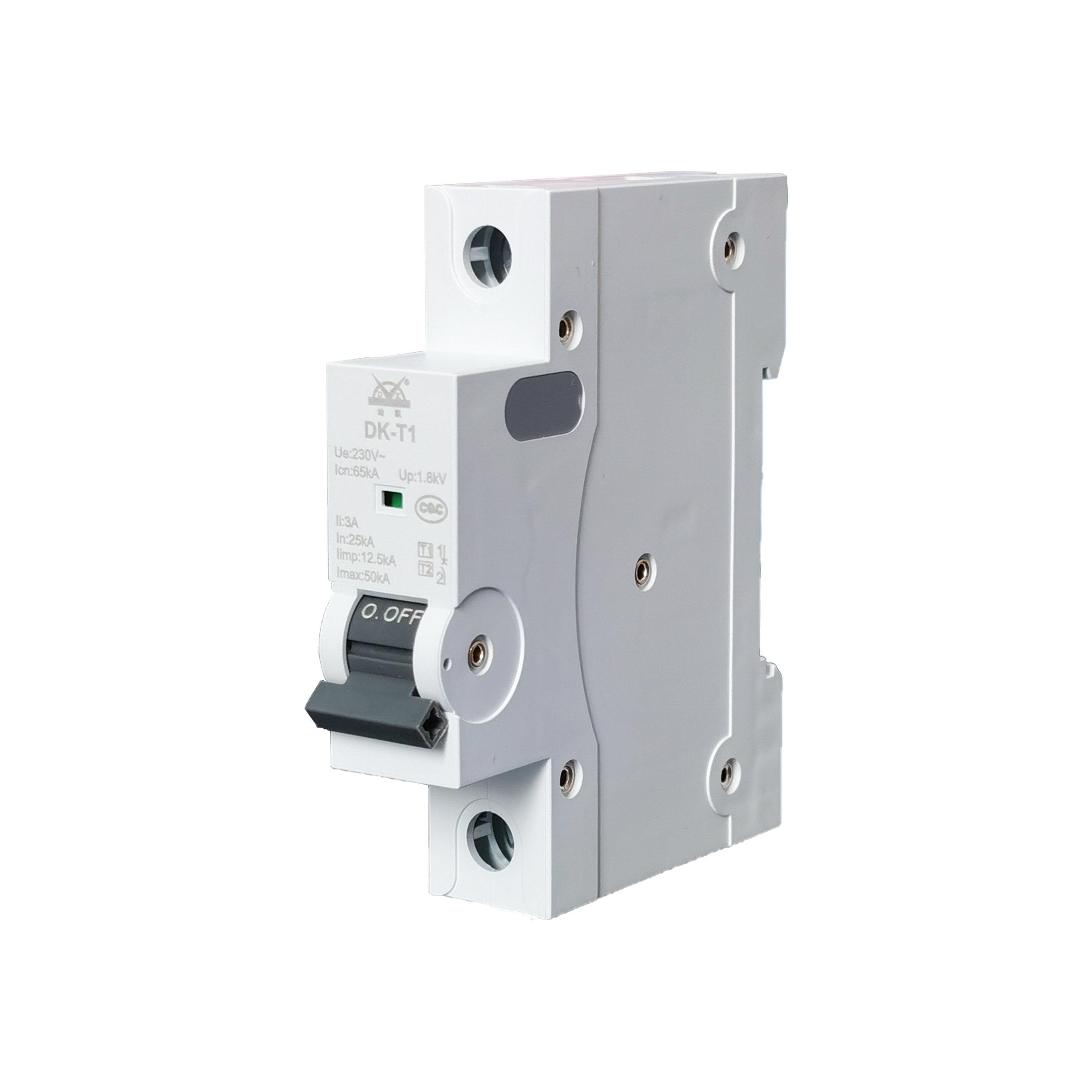

后备保护器目前有DK-T1、DK-T2、DK-T3规格型号，适用范围如下：
DK-T1适用于LPZ0与LPZ1边界的SPD后备保护；
DK-T2适用于LPZ1与LPZ2边界的SPD后备保护；
DK-T3适用于后续防护区边界的SPD后备保护。
三、地凯科技SCB后备保护器的T1、T2、T3选型方法
T1型选型
适用场景：工业设施、机场、大型建筑的主配电柜等，需应对直接雷击或高能量浪涌。
关键参数：标称放电电流（Iimp）应≥12.5kA，最大持续运行电压（Uc）大于系统峰值电压。
安装位置：总配电柜或接近建筑外侧的电气设备。
T2型选型
适用场景：建筑内部的分配电箱，保护下一级设备免受间接雷击或设备浪涌影响。
关键参数：标称放电电流（In）范围为10kA至40kA。
安装位置：次级配电柜，通常与T1型级联使用。
T3型选型
适用场景：精密仪器终端，如数据中心、实验室和办公设备。
关键参数：残压水平（Up）较低，一般≤1.5kV。
安装位置：靠近终端负载的设备前端。
四、SCB后备保护器的安装接线方法
安装要求
接线方式：通常采用串联接线，即SCB后备保护器串联在SPD与电源之间，确保SPD异常时能迅速断开故障回路。
安装规范：需符合GB 18802.1-2022和IEC 61643国际标准要求。
具体步骤
确定电源系统类型（TN-C、TN-S或TT）。
在配电箱内选择合适的安装位置，确保有足够的散热空间。
将SCB后备保护器通过接线端子连接到SPD输入端，输出端接至电源线路。
注意事项
线路长度尽量缩短，减小感应电抗的影响。
确保接地系统良好，接地电阻符合≤10Ω的标准。
检查保护器的相序是否正确。
五、地凯科技SCB后备保护器的行业应用解决方案
电力行业
应用场景：变电站、输配电线路中的雷电防护。
解决方案：T1型SCB用于主变压器保护，T2型与T1级联使用，保护二次设备及测控系统。
通信行业
应用场景：通信基站、机房的电源保护。
解决方案：T2型SCB保护设备电源输入端，T3型应用于终端设备接入。
新能源行业
解决方案：针对直流电源，选用特定的DC SCB后备保护器，并确保直流分断能力与浪涌冲击匹配。
解决方案：通过T2型SCB保护工控机和电源模块，T3型保障传感器和伺服电机安全。
建筑行业
应用场景：商业综合体、办公楼宇。
解决方案：总配电柜安装T1型SCB，楼层分配电箱安装T2型，末端设备安装T3型。
地凯科技SCB后备保护器作为SPD的关键配套设备，其选型和安装对系统安全起到至关重要的作用。合理选择T1、T2、T3型保护器，并根据行业需求制定专业的解决方案，可以有效提升系统的防雷性能。在未来，随着智能化技术的发展，SCB后备保护器将在更多领域展现其优势，为电气设备的安全运行提供更可靠的保障。
