随着电子设备的广泛使用和雷电活动频繁，浪涌保护在保障电力和电子设备安全方面变得尤为重要。其中，气体放电管（Gas Discharge Tube, GDT）作为一种核心的浪涌保护元件，其选择和应用显得至关重要。地凯科技将从以下几个方面详细探讨：如何为电源线路选择合适的气体放电管、实际防雷电路设计选型的主要考量指标，以及浪涌保护器在不同行业中的综合应用方案。
一、气体放电管在浪涌保护中的作用
气体放电管是一种高压过压保护元件，通常用于吸收浪涌能量并将其泄放到地。其工作原理是在过电压（如雷电浪涌或操作过电压）作用下，内部的气体被电离形成导电通道，快速将过压电流引导至地线，保护后端设备不受损害。
气体放电管的主要特点：
高电流耐受能力：能承受雷击浪涌带来的大电流，通常可达几十千安。
高绝缘阻抗：在正常工作条件下几乎不影响电路性能。
快速响应时间：响应时间通常在纳秒级。
二、电源线路浪涌保护中气体放电管的选型方法
为电源线路浪涌保护选择合适的气体放电管，需要综合考虑系统特性、浪涌环境以及后端设备的耐受能力。
- 电压规格（击穿电压）
击穿电压是选择气体放电管的重要参数，通常需根据以下原则：
工作电压：放电管的击穿电压应高于系统的正常工作电压，一般选择工作电压的1.5倍到2倍。
浪涌电压范围：考虑雷击或操作过电压时的最大可能值，确保放电管能可靠导通。
直流和交流系统差异：直流系统通常选择较低的击穿电压值，交流系统需考虑正弦波峰值电压。
- 最大放电电流（Imax）
最大放电电流代表气体放电管在浪涌冲击下的耐受能力。选型时需考虑：
系统所在环境的雷电活动等级。
浪涌保护器的测试等级要求，如IEC 61643标准规定的Iimp和Imax。
一般选用Imax≥10kA的产品，严酷环境下需选择Imax≥20kA或更高的型号。
- 响应时间
气体放电管的响应时间通常在纳秒级，能满足大多数电源线路保护需求。但在需要超快速响应的场景中，需结合其他保护元件（如TVS二极管）。
- 电容值
对于高频信号传输或通信线路，需选择电容值低（<1pF）的气体放电管，以避免对信号产生衰减。
气体放电管在正常工作条件下的漏电流应尽可能低，保证电路的长期稳定性。
- 尺寸与安装方式
根据实际应用场景选择合适的封装尺寸（如轴向、表面贴装等），同时需考虑电路板空间和热管理问题。
三、实际防雷电路设计中的主要考量指标
- 分级保护设计
浪涌保护器（SPD）通常分为三级：
一级保护（粗保护）：安装在建筑物入口处的配电柜中，采用高电流耐受能力的SPD，主要应对10/350μs的直接雷击浪涌。
二级保护（中保护）：位于分配电柜中，主要应对8/20μs的感应雷电流。
三级保护（细保护）：在终端设备前，用于保护精密电子设备，限制过电压至更低的水平。
气体放电管通常作为一级保护或二级保护中的核心元件，与MOV（氧化锌压敏电阻）、TVS二极管等配合使用。
- 接地系统的协调
防雷电路设计需确保低阻抗接地。接地电阻值通常要求小于10Ω，特殊场景（如变电站）要求小于4Ω。
- 电路元件协调匹配
在多级浪涌保护中，不同元件（如GDT、MOV、TVS）需匹配其触发电压和响应特性，避免产生配合不良或保护失效。
- 浪涌能量分配
通过分流设计（如多并联元件）和限流措施，保证浪涌电流在保护回路中合理分配，避免单一元件过载损坏。

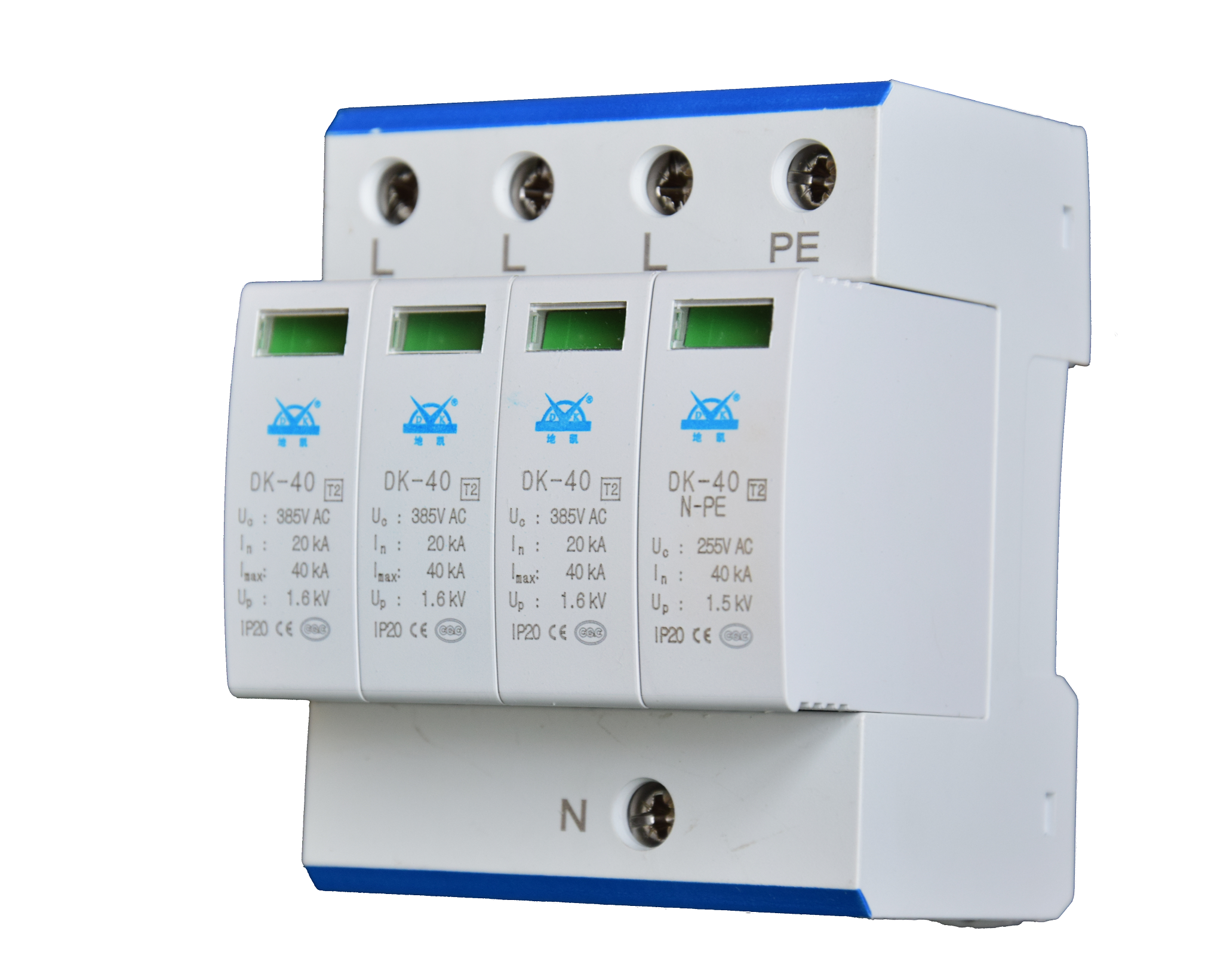

四、地凯科技浪涌保护器的综合行业应用方案
浪涌保护器广泛应用于电力、通信、工业、交通等领域，不同行业对浪涌保护方案的要求各不相同。
- 电力行业
在配电系统中，一级配电柜需配置I级SPD，防止高能量雷击电流进入内部供电系统；二级和三级保护用于保护敏感的变电设备和用电终端。
参数要求：
Iimp≥12.5kA（一级保护）。
Up（保护电压）≤1.5kV。
典型案例：
在变电站，浪涌保护器通常与电源线路中的避雷器、气体放电管联合使用，提供多层防护。
- 通信行业
通信线路易受感应雷侵害，浪涌保护器需具备低电容特性以确保信号完整性。
参数要求：
C≤1pF。
响应时间<20ns。
典型应用：
在基站天馈信号保护中，天馈防雷器和信号浪涌保护器通常与气体放电管配合使用。

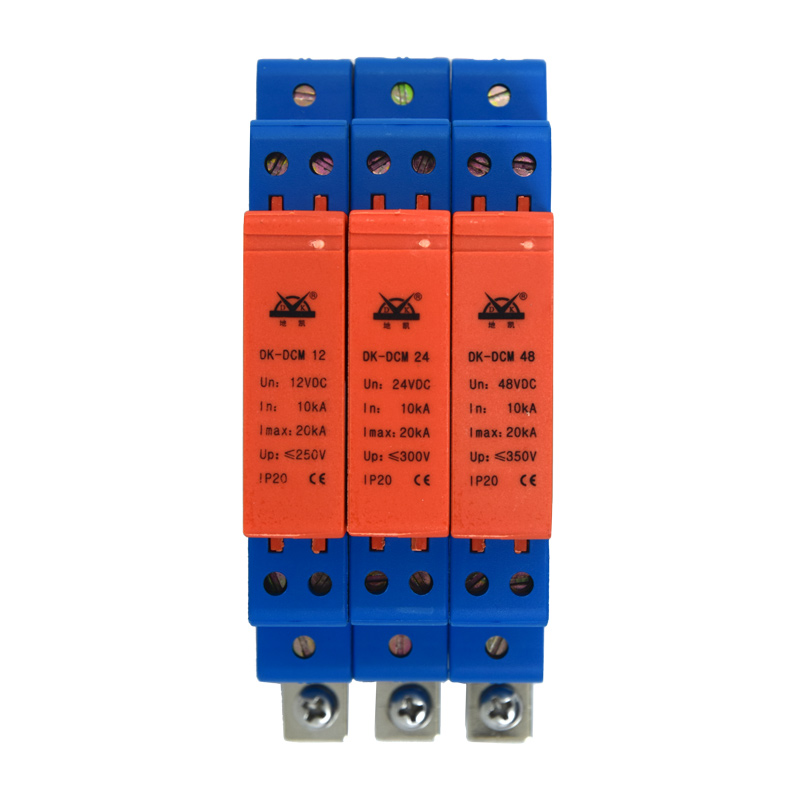

工业控制系统对电源线路的稳定性要求较高，浪涌保护器需提供高效保护，防止设备因浪涌损坏而停工。
参数要求：
Imax≥40kA。
Up≤1kV。
典型应用：
PLC（可编程逻辑控制器）和变频器的供电线路上，使用浪涌保护器结合GDT，增强设备抗浪涌能力。
- 交通行业
铁路和机场的电力和信号系统对浪涌保护要求严格，需使用多级防雷设计。
典型案例：
高铁站的综合接入设备柜内安装多级SPD，确保设备在雷雨天气下安全运行。
随着新能源、5G通信等领域的发展，不同行业对浪涌保护器的要求更加细化，定制化方案将成为主流。
为电源线路选择合适的气体放电管，需要综合考虑系统工作电压、浪涌电流环境及电路匹配性。在实际设计中，需协调多级保护、元件匹配和接地系统，以实现全面的浪涌防护。不同行业的应用方案强调了浪涌保护的多样性和必要性。随着地凯科技智能化浪涌保护器和复合元件的推广，未来浪涌保护技术将更加高效和可靠，为设备安全运行提供有力保障。
