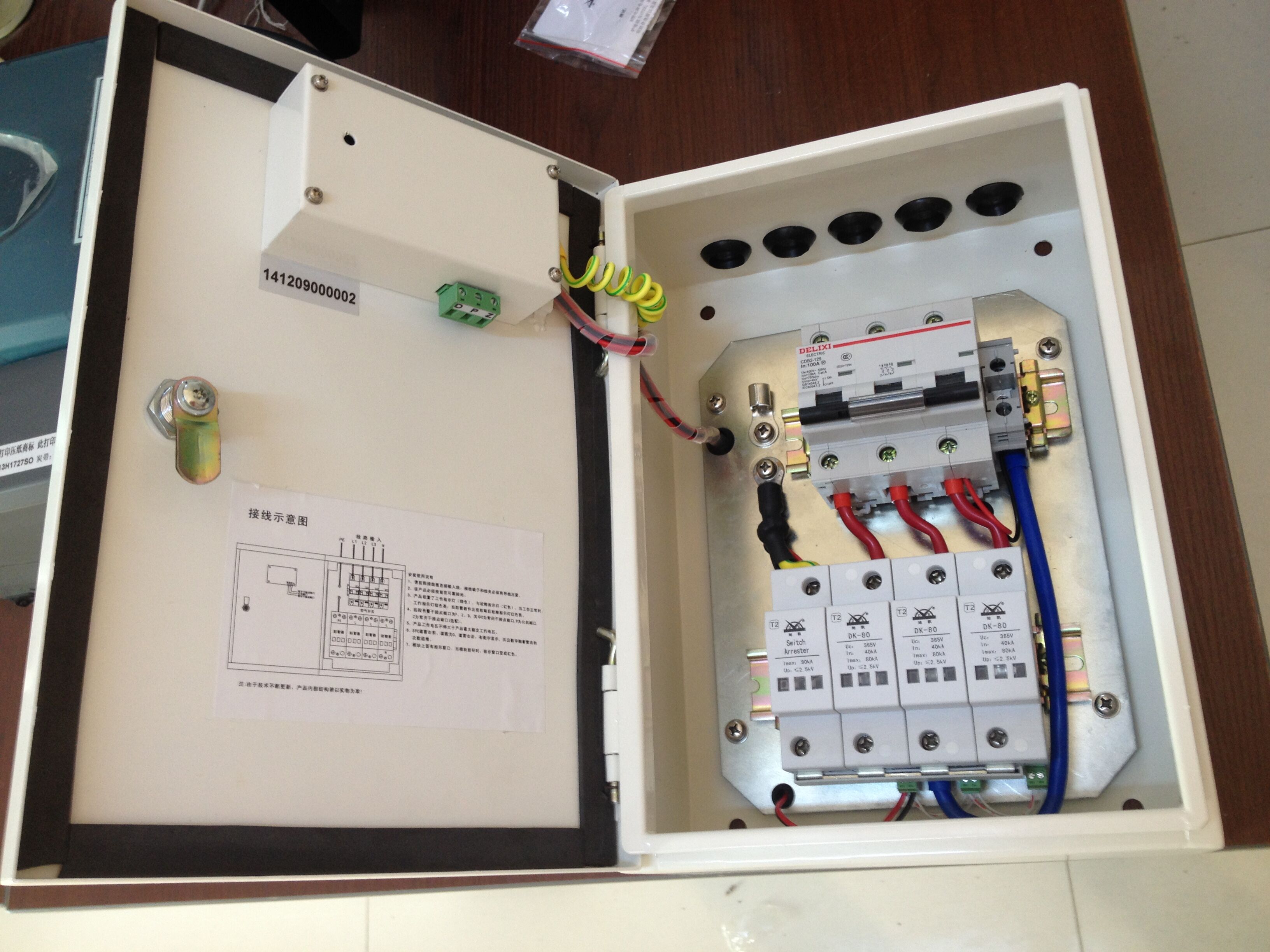

一、配电防雷箱的定义与功能
配电防雷箱是电力系统中的重要组成部分，主要用于保护配电系统及下游设备免受雷击和过电压的破坏。其核心元件为浪涌保护器（SPD），能够有效分流雷电流并限制过电压。
主要功能：
防雷保护：抵御雷电流的直接冲击。
过电压保护：降低瞬时过电压，保护电器设备。
系统稳定：避免雷击造成的电力系统波动。
二、配电防雷箱选型要点
配电防雷箱的选型需综合考虑安装位置、系统特性、雷击风险等级以及用电设备的敏感度。以下是主要选型参数及原则：
- 雷电流承受能力
依据雷电活动强度选择浪涌保护器的标称放电电流（In）和最大放电电流（Imax）。
一级防雷：适用于建筑物电源主配电箱（Iimp ≥ 12.5kA）。
二级防雷：用于分配电箱（Imax ≥ 40kA）。
三级防雷：用于精密设备前端保护（In ≥ 5kA）。
- 电压保护水平（Up）
Up值需低于用电设备的绝缘耐受电压。工业设备通常要求≤1.2kV，而敏感电子设备需≤0.8kV。
- 系统接地形式
根据配电系统（如TT、TN、IT）的不同，选择相应的SPD接线方式：
TT系统：需额外注重中性线和地线间的保护。
TN系统：中性线和保护地线共用，防雷箱需提供相间保护。
IT系统：需特殊SPD接线，确保漏电流控制。
- 行业特性
如石化、医疗、通信等行业对防雷箱选型有特殊要求，例如防爆、防静电和高可靠性需求。
三、地凯科技三相配电箱的接线方法
三相配电箱的接线涉及电源进线、负载输出线及保护装置的合理配置。以下是接线的详细步骤及注意事项：
- 接线准备
确认电源为三相四线制（L1、L2、L3、N）。
检查配电箱内浪涌保护器、开关断路器及漏电保护器是否符合设计要求。
- 接线步骤
电源输入：将三相电源L1、L2、L3分别接入总开关的输入端，零线（N）和地线（PE）接入专用接线排。
电源分配：总开关输出接入分路开关，确保三相负载平衡分配。
浪涌保护器接线：将SPD并联于主电路的进线端，L1、L2、L3接相线，N接零线，PE接地。
保护接地：所有设备外壳与接地排连接，确保接地电阻值符合国标要求（通常≤10Ω）。
- 注意事项
端子螺丝拧紧，避免虚接导致发热。
浪涌保护器的放电通路（PE线）尽可能短（<0.5m）。
确保接线绝缘良好，防止漏电和短路。
四、地凯科技不同行业的配电防雷箱施工应用方案
- 建筑行业
应用需求：楼宇配电系统需要全方位防雷保护，避免雷击影响电梯、监控等设备。
解决方案：
主配电箱安装一级防雷箱（Iimp ≥ 25kA）。
各楼层分配电箱安装二级防雷箱（Imax ≥ 40kA）。
监控室安装三级防雷装置，并优化接地系统。
- 通信行业
解决方案：
配电防雷箱采用高精度SPD，Up ≤ 0.8kV，Iimp ≥ 12.5kA。
重要设备前端增加浪涌保护插座，提供末端保护。
接地电阻需控制在≤5Ω，重点做好雷电分流设计。
- 工业行业
应用需求：工业设备运行环境复杂，需加强电气保护。
解决方案：
电源入口采用防爆型防雷箱，适应恶劣环境。
配电系统内嵌入实时监测模块，远程诊断雷击故障。
对关键生产设备额外设置单独的三级防雷保护。
- 医疗行业
应用需求：医疗设备需高稳定性电力支持，防止过电压损坏精密仪器。
解决方案：
配电防雷箱选型要求Iimp ≥ 15kA，Up ≤ 0.6kV。
采用多重冗余的SPD设计，增强系统可靠性。
建立独立的接地网，避免与其他系统接地混用。
五、防雷配电箱施工与验收要点
施工规范：
配电箱与地面保持≥1.5m高度，方便检修。
接地母线与地网的连接点焊接牢固。
验收检查：
测试浪涌保护器的动作状态，确保指示窗口正常。
使用接地电阻测试仪，确认接地电阻值达标。
地凯科技配电防雷箱是保障电力系统安全的重要设备，其正确选型与合理安装直接关系到设备的防雷效果。不同应用场景需结合行业需求，制定适配的施工方案。同时，规范接线、优化接地设计及做好日常维护，可大幅提升系统的安全性与可靠性。
