新能源产业的快速发展，包括光伏发电、风力发电及电动汽车充电桩等，伴随着电气设备的高密度部署和复杂网络的构建，对电力系统的安全性和可靠性提出了更高的要求。浪涌保护器（SPD）作为防护电气设备雷击和电力系统内部浪涌的重要装置，其在新能源领域的选型、安装、接线及标准化应用显得尤为重要。
一、充电桩是否需要安装浪涌保护器
充电桩作为电动汽车能源补充的核心设备，其电力输入端、通信模块以及用户操作接口都易受到雷击过电压和电网内部浪涌的干扰与破坏。因此，安装浪涌保护器是充电桩电气系统安全设计的必然需求：
电网引入端浪涌防护：输入电缆可能受到雷击电磁脉冲（LEMP）或电网开关操作浪涌的冲击，需在交流或直流输入端安装适配的SPD。
通信接口浪涌防护：充电桩通信模块（如4G、以太网接口等）易受感应雷击损坏，应安装信号类浪涌保护器。
用户操作安全防护：避免浪涌通过充电枪传导至车辆内部电气系统。
二、地凯科技新能源领域浪涌保护器的行业应用解决方案
1.光伏发电系统
光伏系统的核心设备如光伏逆变器、汇流箱及直流母线极易受到雷击及电网浪涌的威胁。
应用场景：光伏阵列到逆变器之间的直流线路保护。
解决方案：
在光伏汇流箱内，每路输入安装直流型SPD，满足IEC 61643-31标准。
在逆变器输入端安装高能量直流SPD。
交流侧（逆变器至配电箱）安装交流型浪涌保护器，保证并网安全。
2.风力发电系统
风力发电设备安装环境多为高空和空旷区域，是雷电的直接受击点。
应用场景：风机塔架内电气设备及通信设备保护。
解决方案：
在风机塔基处安装三级电源SPD。
3.电动汽车充电设施
应用场景：城市公共充电桩、高速公路充电站及家用充电设备。
解决方案：
电源输入端安装交流或直流型SPD。
信号控制模块安装通信接口SPD。
三、地凯科技新能源领域浪涌保护器的选型方法
浪涌保护器的选型需结合设备工作电压、浪涌电流等级、保护水平（Up）及持续运行条件等因素。
1.电气参数
额定工作电压（Uc）：确保SPD长期工作在设备额定电压范围内。
最大放电电流（Imax）：满足可能的最大雷击流量需求。
电压保护水平（Up）：确保被保护设备的绝缘耐压能力不被浪涌破坏。
2.适用标准
IEC 61643-11： 用于交流配电系统的电源浪涌保护器。
IEC 61643-31： 光伏直流系统的浪涌保护器。
GB/T 18802.1： 中国国家标准，对应IEC 61643系列。
3.具体选型
直流侧：光伏系统选择带直流熄弧技术的SPD。
交流侧：选用TN、TT或IT系统专用的SPD，配合相应的接地设计。
四、新能源领域浪涌保护器的接线和安装方案

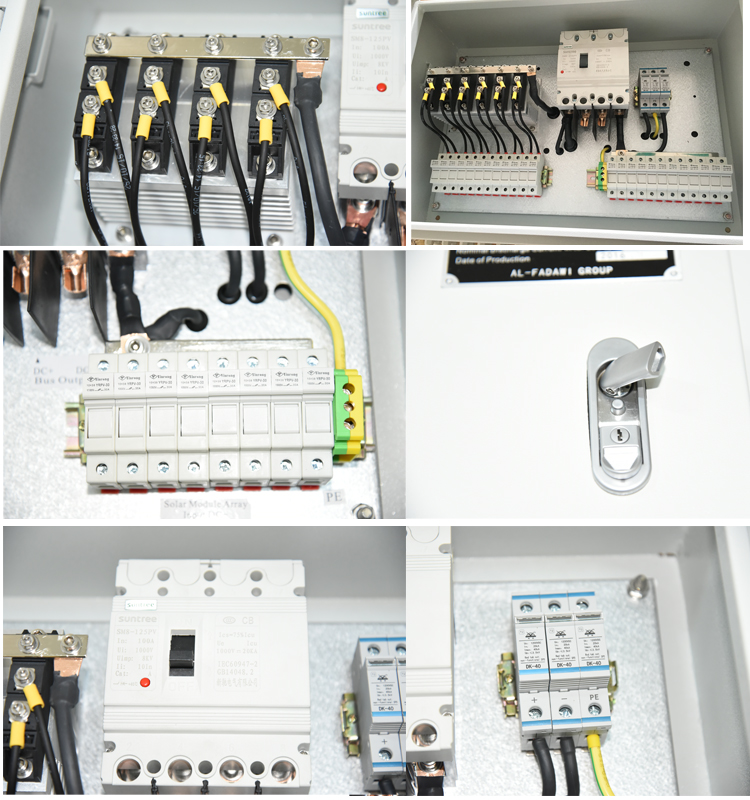

1.光伏系统安装
直流侧：
SPD串联于光伏模块与汇流箱之间。
选择符合IEC 61643-31标准的直流浪涌保护器。
交流侧：
安装在逆变器交流输出至并网点之间。
2.风电系统安装
塔基电源保护：
在主配电柜安装三级浪涌保护器。
各分支线路安装一级或二级SPD。
通信设备：
3.充电桩安装
电源端：
在交流输入端安装二级SPD，放电电流Imax应≥40kA。
对于直流快速充电桩，选用Iimp≥12.5kA的直流SPD。
通信端：
在RJ45或RS485接口处并联安装信号SPD。
接地要求：
所有SPD的接地端需与设备保护地相连，接地线尽量短直。
五、新能源领域浪涌保护器的国家标准
以下是浪涌保护器在新能源领域的相关国家标准：
GB/T 18802.1：低压配电系统浪涌保护器通用要求。
GB/T 50797-2012：光伏发电系统防雷设计规范。
GB/T 17799.4：电信设备防雷保护规范。
IEC 61643-31：光伏直流浪涌保护器国际标准。
GB 50343-2012：建筑物电子信息系统防雷技术规范。
六、总结与发展方向
新能源领域设备的高效运维离不开浪涌保护的全面部署。未来，地凯科技智能浪涌保护器将成为趋势，具备以下特点：
实时监测功能： 提供浪涌事件记录及状态远程诊断。
模块化设计： 满足快速更换及维护需求。
通过合理选型、科学安装及规范化维护，浪涌保护器将有效保障新能源设备的安全运行，为行业可持续发展保驾护航。
