随着数据流量的不断增长，尤其是云计算、大数据和人工智能等领域的需求不断增加，网络带宽的提升成为现代数据中心和通信网络的重要目标。400G OSFP光模块作为一种高性能、高密度的光模块，凭借其大带宽、高速传输的特点，已成为数据中心及高性能计算中心的核心通信组件。本文将详细介绍400G OSFP光模块的基本概念、协议分类、模块种类以及它在高性能计算中心中的应用，并结合实际数据进行分析，探讨其在未来网络演进中的作用。
目录
- 400G OSFP光模块的介绍
1.1 什么是400G OSFP光模块？
1.2 400G OSFP光模块的协议
1.3 400G OSFP光模块的分类
- 400G OSFP光模块在高性能计算中心中的应用
2.1 数据中心的带宽需求
2.2 OSFP模块在高性能计算中心中的重要性
2.3 OSFP光模块的优势与挑战
- 结论
1. 400G OSFP光模块的介绍
1.1 什么是400G OSFP光模块？
400G OSFP（Octal Small Form-Factor Pluggable）光模块是一种高速、高带宽、高密度的光模块，专门设计用于数据中心和通信网络中的大容量数据传输。OSFP模块的“Octal”指的是模块中包含的8个通道，每个通道可提供50Gbps的数据传输速率，从而支持总计400Gbps的带宽，满足现代数据中心和超大规模计算机系统对高速传输的需求。
OSFP光模块可以看作是QSFP光模块的升级版本，OSFP光模块的尺寸比QSFP光模块会略微大一点，相互不兼容。OSFP光模块采用4通道100G PAM4制式或者是8通道50G PAM4制式，在稍微大一点的空间里面，可以传输更高速率的，提供更高的宽带。OSFP光模块目前是适用于400G和800G网络的部署，其也有良好的扩展性和兼容性，可以延展到1.6T带宽。
1.2 400G OSFP光模块的协议
400G OSFP光模块的协议分为以下几种主要类型：
400G FR4：4个通道传输，单通道速率可达100G，实现了400G带宽，传输距离可达2km，适用于数据中心中短距离的连接。
400G LR4：400G LR4光模块采用100G PAM4波分服用技术，在单模光纤上，最远可传输10km，10km的传输距离可适用于大型超算中心光互联。
400G DR4：这款400G DR4的光模块传输距离是500m，比400G SR4传输距离稍远，但这款产品在功耗和成本上具有相对的优势。
400G SR8：采用50G PAM4制式，使用8通道，传输速率可达400G，在多模光纤上，进行短距离的传输，方便数据中心更密集的光互联环境。
400G SR4：采用100G PAM4制式。使用4通道，传输速率可达400G，在琢磨光纤上，进行短距离的传输，方便数据中心更密集的光互联环境。
在一款新的产品定型之前，总会有各种传输距离，各种接口形式的存在，可供选择也多，但随着应用的成熟，最终会有几款产品成为主流，并且可以完全满足不通应用场景的传输。
1.3 400G OSFP光模块的分类

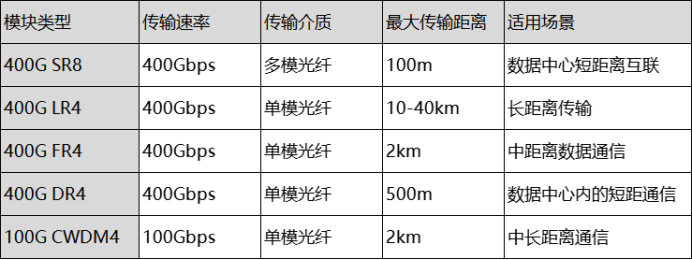

根据不同的传输速率、传输介质以及传输距离，400G OSFP光模块可以分为以下几类：
如上图所显示的，400G QSFP光模块根据不通的传输距离和传输媒介，会有不通类型的适配于不同的应用场景。
2. 400G OSFP光模块在高性能计算中心中的应用
2.1 数据中心的带宽需求
随着大数据、云计算、人工智能和5G技术的快速发展，数据中心的带宽需求呈指数级增长。根据Cisco的最新数据显示，全球IP流量在2023年已达到每秒40ZB，而到2026年，全球数据中心流量预计将达到50ZB，其中大部分流量来自数据中心之间的通信。
为了应对这一巨大的带宽需求，传统的100G、200G甚至400G光模块已经逐渐无法满足不断扩展的数据中心规模。数据中心需要更高带宽、更低延迟的解决方案，以确保能够满足日益增长的数据流量需求。400G OSFP光模块凭借其高带宽、低延迟的特点，成为数据中心核心网络中不可或缺的一部分。
2.2 OSFP模块在高性能计算中心中的重要性
高性能计算（HPC）中心是现代计算和模拟工作的核心平台，涵盖了从气象预测到基因组学研究的各种领域。HPC对数据处理能力有极高要求，不仅需要强大的计算能力，还对数据传输和存储能力提出了更高的要求。
400G OSFP光模块作为一种支持高带宽、高速传输的光通信模块，在HPC中心的应用场景中尤为重要。其主要应用包括：
- HPC集群高速互联：高性能计算HPC是一个计算机集群系统，用多个计算机系统连接在一起，实现综合计算能力的增强，而这些集群的连接就需要光纤和高速率光模块实现，400G OSFP光模块支持的高速率传输能够满足这种大型计算集群的互联。
- 存储区域网络（SAN）互联：当今网络架构系统需要交换机连接大量的存储设备，即服务器上面的端口数量增加，而目前我司的这款400G OSFP光模块能够满足高带宽的光连接，确保数据存储和处理的高效性及低延迟性。
- 低延迟计算：400G OSFP光模块的是能够提供高带宽，低延迟的数据传输的，满足HPC的基本要求。
2.3 OSFP光模块的优势与挑战
优势：
高带宽：400G光模块的设计方案是通过8通道，单通道传输50G速率来实现总体400G速率的传输，目前该款产品满足了高性能计算中心高速率低延迟的需求。
低功耗：400G OSFP光模块在设计上更加关注低功耗，这对当前大型超算中心能源消耗过高的问题有一定的帮助，低功耗的产品能大大的节约能源，降低运营成本。
可扩展性：400G OSFP光模块的兼容性较强，目前市面上用的比较多的也有800G OSFP光模块，单通道的速率达到了100G，那么在设备支持速率升级的情况下，是可以实现升级到更高速率的。
高密度设计：400G OSFP光模块虽然在传输速率上相较于100G光模块有非常大的提升，但是在体积上确实只比100G的光模块稍大一点。这种大带宽占用空间很小，非常有利于数据中心的光纤连接密度的提升。
挑战：
高成本：目前400G OSFP光模块能生产的厂家比较少，虽然此款产品具有高性能，但是目前其成本也是高成本，尤其是在初步部署阶段，会给客户带来较大的经理压力，厂家应该不断的优化产品结构，降低整体成本。
技术难度：400G光模块的开发涉及到光芯片、光器件等各个方面， 400G OSFP光模块开发涉及到了更高精度光学设计和工艺制造，技术门槛不低，目前芯片供应链的稳定和器件方案的稳定是决定产品取胜的关键。
3. 结论
400G OSFP光模块在先进的高性能计算中心网络架构中得到了广泛应用，超大带宽和低延迟性满足了未来网络要求。将来400G OSFP光模块的应用将越来越广泛。解决了芯片供应链难题和器件方案的稳定性，将成为光模块厂家占领市场的关键因素。
