设计高压功率放大器是电子工程领域的一项复杂任务，需要综合考虑电路拓扑、器件选择、稳定性、效率等多个方面。下面将介绍一些设计高压功率放大器的基本方法，以及在设计过程中需要注意的关键问题。
1.拓扑选择：高压功率放大器的拓扑选择直接影响到电路的性能。常见的拓扑包括A类、AB类、B类和C类等。A类放大器的线性度好，但效率低；B类和AB类效率较高，但可能存在交叉失真；C类则适用于需要高效率但对失真要求不太高的场合。设计者需要根据具体应用的需求权衡各种因素。
2.功率管选型：功率管的选型是设计过程中的一个关键步骤。在选择功率管时，需要考虑电源电压、电流、频率等因素，并确保功率管具有足够的耐压和功率容量。同时，要综合考虑功率管的参数，如增益、饱和电流等。
3.电源设计：高压功率放大器通常需要稳定的高压电源。电源设计包括整流、滤波、稳压等步骤。合理设计电源可以提高放大器的稳定性和效率。
4.稳定性分析：稳定性是设计高压功率放大器时需要特别关注的一个方面。通过进行小信号和大信号稳定性分析，可以避免放大器在不同工作条件下的不稳定性，防止出现自激振荡等问题。
5.热设计：高压功率放大器在工作时会产生大量的热量，因此需要合理的热设计。这包括散热器的选择和布局、温度传感器的应用等。过热可能导致器件性能下降甚至损坏，因此热设计是非常重要的一环。
6.保护电路设计：为了确保高压功率放大器在各种工作条件下都能可靠运行，需要设计合适的保护电路。这包括过电流保护、过压保护、过温保护等功能，可以有效地提高设备的可靠性。
7.布局与阻抗匹配：电路的布局和阻抗匹配对于高压功率放大器的性能同样至关重要。合理的布局可以降低干扰，减小信号传输路径，提高性能。阻抗匹配能够确保信号的有效传输，减小功率损耗。
8.测试与调试：在设计完成后，需要进行严格的测试和调试。这包括静态参数的测量，动态性能的测试，以及在实际工作条件下的验证。通过测试和调试，可以发现问题并进行及时修正，确保高压功率放大器的正常运行。

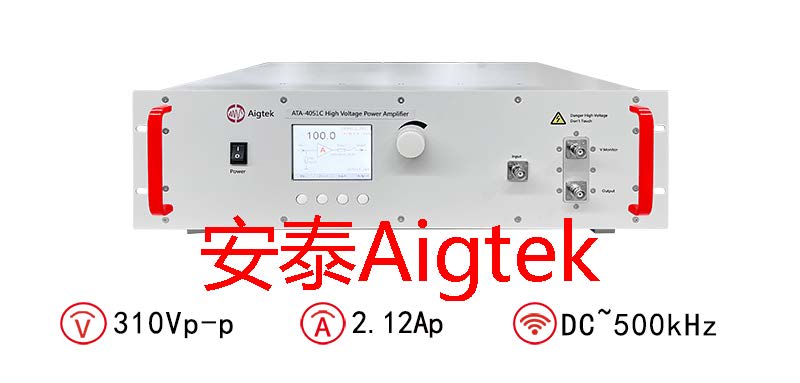

图：ATA-4051C高压功率放大器指标参数
9.EMC设计：电磁兼容性是电子设备设计中不可忽视的一环。为了确保高压功率放大器不会对周围的电子设备产生干扰，需要进行电磁兼容性设计，包括合理的电磁屏蔽和滤波等措施。
10.反馈网络设计：反馈网络对于放大器的性能和稳定性有很大影响。通过合理设计反馈网络，可以改善频率响应、线性度，并提高整体性能。
在设计高压功率放大器时，综合考虑上述因素，并根据具体应用的要求进行灵活调整，可以设计出性能优越、稳定可靠的高压功率放大器电路。设计者需要具备深厚的电子技术知识和实践经验，同时利用仿真工具进行辅助分析，以确保设计的准确性和可行性。
