铁路信号机房防雷智能监控保护方案

铁路信号机房在铁路和高铁系统中承担着重要的调度和信号传输任务，确保列车的安全和高效运行。由于铁路信号系统广泛分布在户外或开放环境，极易受到雷击等电涌的威胁。为此，防雷智能监控保护成为保障铁路信号系统稳定运行的关键手段之一。地凯科技将从铁路信号机房防雷智能监控保护的定义、铁路和高铁信号智能防雷器的工作原理、系统应用方案等方面进行详细论述。

一、铁路信号机房防雷智能监控保护的概述

铁路信号机房防雷智能监控保护系统是一种集成了雷电检测、防护和监测管理的防雷系统，通过智能化的监控技术和设备实现对雷电活动的实时检测与响应。其目的是对雷电过电压进行有效的防护、降低电涌对机房设备的损害，并实现对防雷设备的实时监控和管理。

主要特点：

实时性：可以对雷电活动实时进行检测与记录。

智能化：通过智能算法进行数据处理、雷电特征分析和预警。

集成化：结合雷电监测和防雷保护设备，形成一体化解决方案。

远程监控：可以通过远程系统查看防雷设备的工作状态及历史记录，方便维护。

二、铁路和高铁信号智能防雷器的工作原理

铁路信号系统对防雷保护的要求严格，雷击造成的电涌会干扰铁路信号的正常运行。铁路和高铁信号智能防雷器的核心在于能够快速响应雷电的电涌，并将其有效引导至接地系统，防止信号系统受到干扰和损坏。

雷电检测与分析

雷电检测模块能够对雷电的电流、频率、能量等参数进行监测，并分析雷电的电压特征。通过数据采集与信号分析模块，防雷器可以识别雷电产生的浪涌信号并发出预警信号。

浪涌吸收与能量分流

当雷电产生的浪涌进入线路时，防雷器会瞬时将高电压电涌吸收并转化为热能，部分防雷器还能将浪涌电流分流到接地系统，避免信号系统直接受到冲击。

双重保护机制

铁路和高铁信号智能防雷器多采用双重保护机制，包括粗保护和精细保护。粗保护适用于大能量的浪涌，而精细保护则用于对低电平设备的保护，这样能兼顾大电流浪涌和小电流干扰的防护需求。

智能监控反馈

智能防雷器可以监测浪涌防护状态及设备的寿命，通过智能反馈系统，将监测到的数据上传至远程监控平台，便于维护人员掌握设备运行情况并及时更换耗尽寿命的防雷模块。

三、地凯科技铁路信号机房防雷智能监控保护的应用方案

1.机房信号设备浪涌保护方案

方案目标：实现对机房信号传输设备的全方位浪涌保护，防止信号设备在雷击发生时遭受过电压损坏。

具体方案：

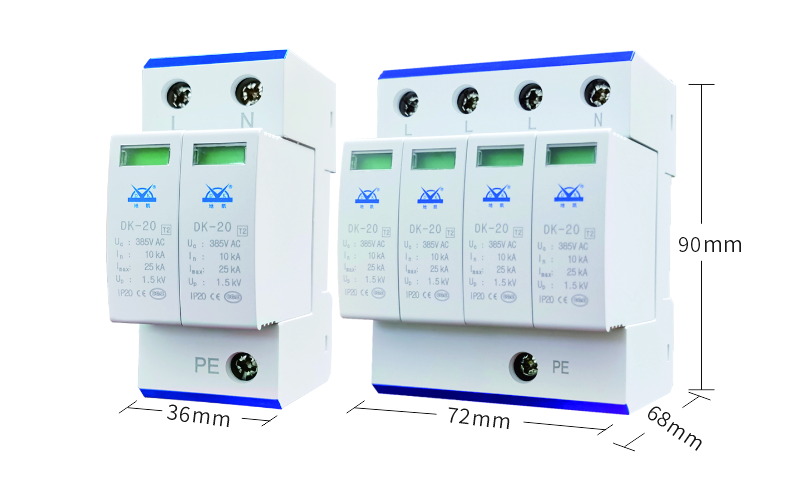

前端信号防雷保护：在信号传输线路入口处安装一级电源防雷器，吸收并分流大能量浪涌，减少浪涌在传输线路上的传播。

设备接入防护：在机房内关键信号设备的电源接入点，安装二级或三级防雷器，对浪涌进行二次过滤，确保进入设备的电压保持在安全范围内。

网络传输线路保护：对网络接口和通信线路加装信号防雷器，保障数据传输链路的稳定性。

2.轨道区段信号浪涌保护方案

方案目标：保护轨道区段的信号设备及线路，减少雷击对列车运行调度的干扰。

具体方案：

轨道控制系统保护：在轨道区段信号设备的电源入口安装防雷器，防止雷击沿轨道传播至控制系统。

道岔信号防护：对道岔设备和相关传感器的线路加装信号防雷器，避免浪涌对道岔信号的干扰和损害。

防雷接地系统加强：在轨道区段信号系统的保护方案中，接地系统是关键。可以加装深埋接地棒、低电阻接地极等设备，以确保浪涌电流能迅速分流至接地系统。

3.高铁信号智能监控系统整体防雷方案

方案目标：实现对高铁信号系统的综合性防雷监控保护，避免雷击对高铁信号系统的长距离干扰和设备损害。

具体方案：

智能防雷系统构建：在机房内安装智能化防雷控制系统，实时监控并记录雷电活动情况，自动生成防雷保护日志。

视频监控与远程报警：结合视频监控系统，提供实时画面反馈，并在雷电事件发生时触发报警。

数据中心及光缆线路保护：高铁信号系统通常会有数据中心和光缆线路的铺设。对于数据中心内部设备，应用UPS电源及精细化的信号防雷器；对于光缆线路，设置中间接头保护模块，防止雷电过电压传导至数据中心。

四、地凯科技铁路和高铁信号防雷智能监控的案例分析

某高铁线路信号系统防雷保护案例

案例背景：某高铁线路通过山区，雷电活动频繁，对沿线的信号设备造成潜在威胁。

防护措施：

在信号设备集中机房安装智能防雷监控系统，实时检测雷电活动并记录浪涌事件。

在光缆中继段落安装光缆接头保护模块，防止雷电沿光缆传导。

在铁路沿线设立多个接地极，优化接地系统的电阻，确保雷电流迅速泄放。

成效：在该系统投入后，沿线信号设备在雷击季节的稳定性显著提高，设备故障率降低了30%以上。

某铁路道岔信号系统防雷改造案例

案例背景：某铁路道岔信号设备因雷电浪涌频发，导致调度信号多次出现误判。

改造措施：

对道岔控制器线路安装精细化信号防雷器，确保电缆入口处无浪涌电压。

安装监控设备记录电涌活动，并将数据上传至远程防雷监控系统。

成效：道岔设备运行稳定性提高，有效防止了雷电对调度信号的干扰，确保列车调度安全。

五、铁路信号机房防雷智能监控保护的发展趋势

随着防雷技术的进步，铁路信号机房防雷智能监控保护也呈现出智能化和集成化发展的趋势：

智能化与大数据分析：通过大数据分析雷电事件，实现自动报警和预测，为后续的防雷设计提供参考。

物联网（IoT）技术应用：利用物联网技术实现设备与云平台的互联，提供远程监控和智能管理功能。

模块化设计：未来的防雷保护装置将更加注重模块化设计，便于维护和更换，确保系统的可靠性。

地凯科技铁路信号机房防雷智能监控保护不仅仅是设备保护，更是保障铁路和高铁线路安全运行的必备措施。通过智能化的监控设备、合理的防雷器选型、科学的接地设计以及有效的浪涌防护方案，铁路信号系统可以有效抵御雷电的威胁，保障铁路系统的安全稳定运行。
