飞凌嵌入式ElfBoard ELF 1板卡-spi编程示例之开发板测试

11/11 17:37
549
阅读需 2 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

编译elf1_cmd_spi程序

(一)设置交叉编译环境。

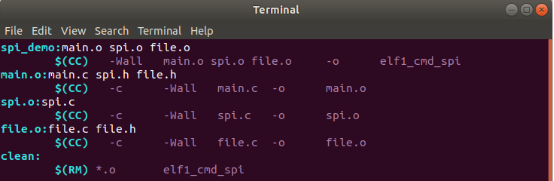

(二)查看elf1_cmd_spi文件夹Makefile文件。查看当前编译规则,spi_demo是编译整个工程,clean是清除工程。

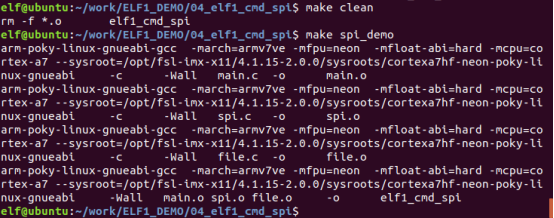

 (三)输入命令。

(四)编译无错误将生成elf1_cmd_spi可执行文件。

(五)将可执行文件拷贝到开发板中,例如/home/root 路径下。

(六)为了方便测量,我们提供了一个专门测试SPI的设备树,位置在ELF 1开发板资料包3-例程源码3-1 命令行例程源码4_elf1_cmd_spi测试设备树imx6ull-elf1-emmc.dtb,需要手动替换这个设备树文件再测试。

(七)用mv命令将原来设备树做备份。

(八)将imx6ull-elf1-emmc.dtb拷贝到开发板/run/media/mmcblk1p1目录:

(九)保存重启开发板:

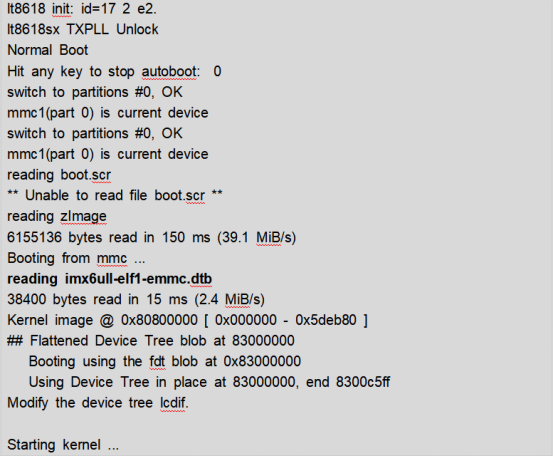

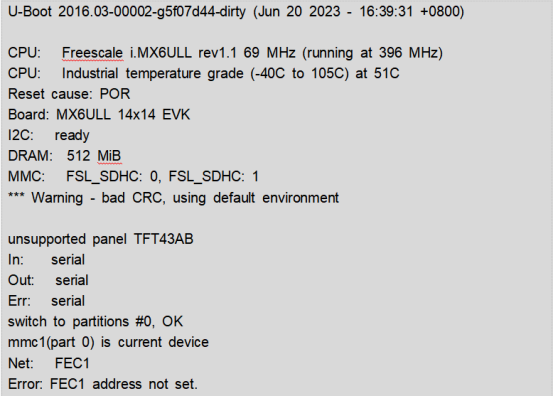

(十)开机过程过了uboot之后会读取设备树,最终开发板启动正常说明我们替换成功。

加粗的部分可以看到读取设备树的名称,最终开发板正常启动,我们进行下一步,测试。

开发板测试

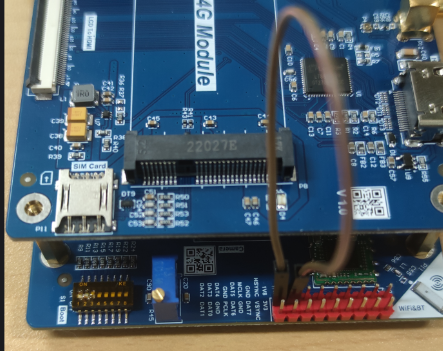

(一)如图,将SPI的MOSI和MISO引脚短接测试,它们的位置在开发板P8的DAT2、DAT3,用杜邦线连接。

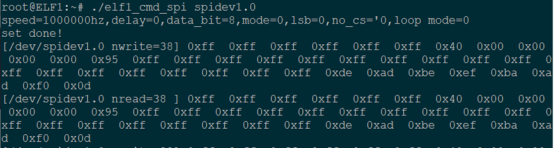

(二)打开调试串口,输入命令。

可以看到,发送的数据和接收的数据相同,SPI测试正常。
