一、信号防雷器的定义与作用
信号防雷器（Signal Surge Protection Device，简称SPD）是一种用于保护弱电信号系统的电子设备。它主要用于网络、视频监控、传感器、通讯系统等敏感设备的信号线路，以防止雷击或其他瞬态过电压对设备的损害。信号防雷器通过抑制电压的瞬间突增，将过电压引至接地端，保护设备的正常工作。
二、信号防雷器的工作原理
信号防雷器主要通过抑制电涌电压，将超出设备正常工作范围的电压导向地线，避免设备因高电压而损坏。
其原理主要涉及限压型和开关型两种：
限压型防雷器：主要使用压敏电阻或瞬态抑制二极管（TVS）来实现。当电涌电压超过一定阈值时，限压型防雷器迅速降低电阻，分流电涌，并将电压限制在设备可承受范围内。
开关型防雷器：一般由放电管或火花间隙组成，当电压超过触发值时，开关迅速导通，将电涌引至地面。
信号防雷器将这两种原理结合使用，以确保设备在遭受雷击或其他干扰时仍然能稳定运行。多级保护的设计，使其能够对大电流短时间内分级泄放，有效地保护了系统的安全。
三、信号防雷器的接线方式
信号防雷器的接线分为串联和并联两种方式，选择合适的接线方式对实现高效的防护至关重要。
串联接线：信号防雷器串联在信号线路上，当信号电流通过时，可将多余电流引至地线。例如在RS485、RS232等低速通讯线路上，多采用串联连接，以确保每一路信号均受到保护。
并联接线：并联接线主要应用于网络线路，例如在以太网、同轴电缆线路等较高速的数据传输线路上，适合采用并联接法，以降低线路阻抗的影响。并联接线中，信号防雷器与地线连接，电涌电压一旦出现，迅速被导入地面，保护设备安全。
接地连接：所有信号防雷器必须有良好的接地，接地电阻应低于10欧姆，以确保雷击电流迅速导出，避免二次电涌对设备的反向冲击。
四、地凯科技信号防雷器的种类与应用领域
信号防雷器可以根据应用领域和保护对象的不同，分为多种类型，主要包括网络信号防雷器、视频信号防雷器、通讯信号防雷器、传感器信号防雷器等。
网络信号防雷器：用于以太网、光纤通信等数据网络线路的防护。典型应用场景包括互联网服务提供商、数据中心、企业内部网络。
视频信号防雷器：专门用于监控摄像头和视频信号线的防护。在监控系统中，摄像头往往安装在室外或高空，易受雷击威胁。视频信号防雷器能有效保护摄像头和记录设备。
通讯信号防雷器：用于电话线、对讲系统、RS232/RS485通讯线路等。应用于小区对讲系统、工厂控制系统等需要长距离信号传输的场合。
传感器信号防雷器：适用于工业自动化中的传感器信号保护，广泛应用于石油化工、制造业等领域的传感数据采集系统，确保生产过程的稳定。
五、地凯科技信号防雷器的选型指南
选型时需从以下几个方面考虑，以确保信号防雷器能够满足设备的防护需求。
工作电压：根据信号电压选择合适的信号防雷器，确保正常运行时不会因电压过低或过高而损害设备。

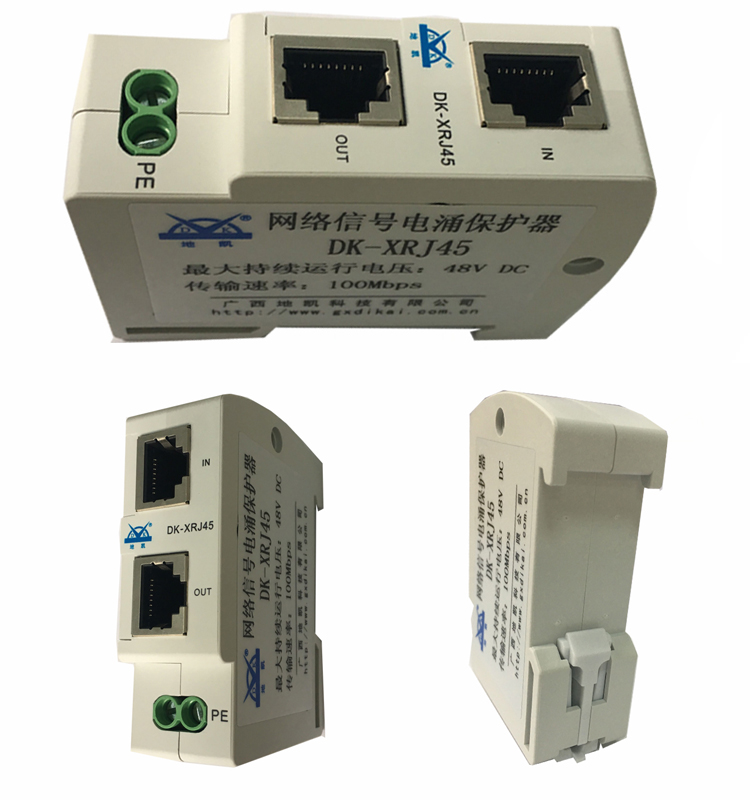

接口类型：确保防雷器的接口与设备信号接口一致。例如以太网信号防雷器需配备RJ45接口，而电话线信号防雷器则需具备RJ11接口。
响应时间：在选择时尽量选择响应时间小于1纳秒的信号防雷器，保证电涌来袭时能及时动作，保护设备不受损害。
最大冲击电流：信号防雷器的耐冲击电流应大于实际应用场景中可能遭受的最大电流值，以免在高电涌电流下防雷器失效。
适应频率范围：频率范围要与信号传输速率匹配，确保数据不失真。例如以太网的信号防雷器需要支持10/100/1000Mbps的速率。
六、信号防雷器的行业应用解决方案及参数解析
- 数据中心应用方案
在数据中心中，核心路由器、交换机等关键设备连接众多网络设备，防雷要求极高。针对数据中心的网络信号防雷器需满足：
耐压：额定工作电压为5V至48V，确保不同设备的兼容性。
冲击电流：不低于10kA，能有效分流大电流。
响应时间：小于1ns，确保数据传输快速无阻。
- 视频监控系统应用方案
视频监控系统中摄像头经常安装在室外，受雷击威胁大，需要配置视频信号防雷器。一般参数配置如下：
耐压范围：5V至12V，适合视频信号的低电压应用。
最大冲击电流：5kA-10kA，适合多种监控环境。
响应时间：小于1ns。
- 工业自动化系统
工业自动化系统的传感器线路分布广泛，信号防雷器需具备抗干扰性强、响应快的特点，以确保系统稳定运行。选型参数一般如下：
工作电压：12V至24V，适合各类传感器的信号电压。
冲击电流：10kA以上，适合工业环境的严苛防护要求。
响应时间：小于1ns，保护传感器数据不受干扰。
七、信号防雷器的安装与维护注意事项
接地良好：信号防雷器的接地电阻值需低于10欧姆，以确保过电压能够迅速导出，避免二次损害。
定期检查：信号防雷器的寿命会随使用年限而衰减，因此应定期检查，尤其在雷雨季节之前。测试防雷器的各项参数，确保其在规定范围内。
确保接口匹配：在更换信号防雷器时，需确认接口类型是否与设备一致，以免因接触不良导致防护效果下降。
地凯科技信号防雷器作为现代信号系统中的关键防护设备，通过科学的选型和合理的安装，可显著提升设备的雷电防护能力。
