安泰功率放大器在电压监测装置性能测试中的应用

11/01 15:49
1040
阅读需 4 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

  实验名称:配电网感应雷过电压监测装置性能测试

  实验目的:通过搭建实验室及现场试验平台对传感绝缘子的性能进行测试;接着对低功耗取能模块进行仿真,测试不同陶瓷电容值下的取能状况以及取能效率的提升措施,为取能绝缘子设计提供参考,通过现场试验平台对取能绝缘子的取能功率进行测试;最后整合相关模块,对监测装置在线路正常运行、单相瞬时接地和单相完全接地三种工况下的软硬件的整体性能进行联调试验。

  测试设备:功率放大器、任意函数发生器示波器等。

  实验过程:

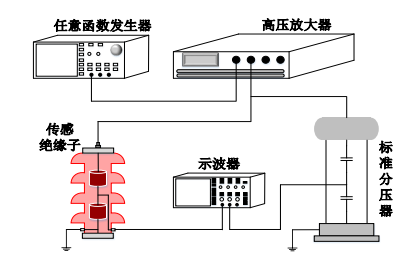

  图1:传感绝缘子高频响应试验接线示意图

  为了测试陶瓷电容传感绝缘子的高频响应特性,试验通过任意函数发生器作为电压源产生一电压信号,通过高压放大器将其放大,分别通过标准分压器和陶瓷电容分压器分压后输入到示波器。通过调节任意函数发生器的波形和频率范围,测试传感绝缘子在不同频率值和不同波形下的响应。

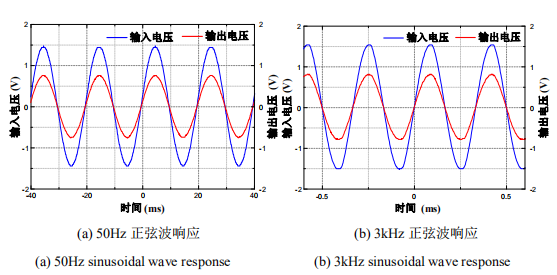

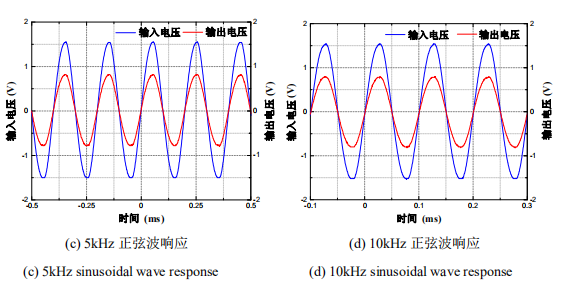

  图2:传感器绝缘子的正弦波响应

  示波器的通道1接经传感绝缘子分压后输出的电压,示波器通道2接经标准分压器分压后输出的电压,标准分压器分压比为350:1。图2为任意函数发生器输入正弦波电压信号,经高压放大器放大后,示波器上得到的测试结果。图2中(a)、(b)、(c)、(d)分别为50Hz、3kHz、5kHz和10kHz时的正弦波频率响应,其中蓝色曲线为输入波形,红色曲线为传感绝缘子的输出波形。从测试结果可以看出,传感绝缘子在不同频率下的正弦波输出响应良好,输入波形和输出波形相位无明显差异。

  实验结果:

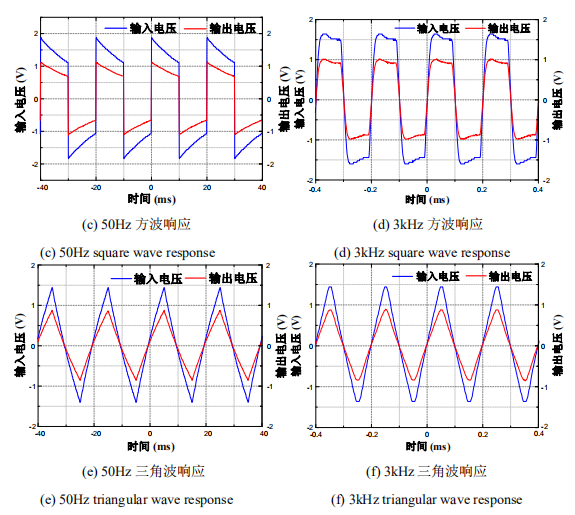

  图3:传感器绝缘子的高频电压响应

  图3为传感绝缘子的高频电压响应,其中3中(a)、(c)、(e)为50Hz时的正弦波、方波三角波电压响应,3.10中(b)、(d)、(f)为3kHz时的正弦波、方波、

  三角波电压响应,其中蓝色曲线为输入波形,红色曲线为传感绝缘子的输出波形。从测试结果可以看出,传感绝缘子在高频时依然可以线性输出各种类型的电压波形,并且没有明显的相位差,可以实现对输电线路上高频电压的测量。

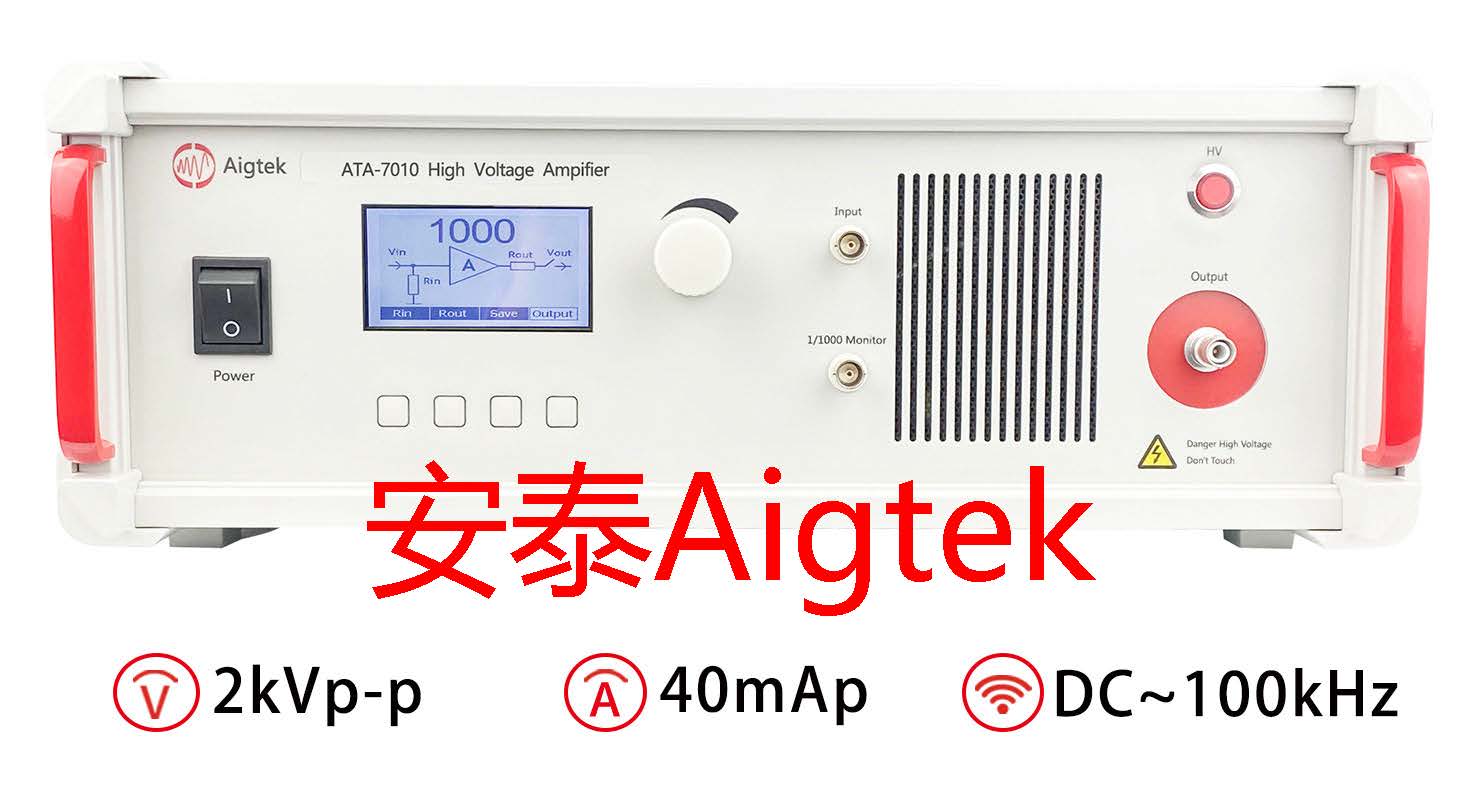

  功率放大器推荐:ATA-7010

  图:ATA-7010高压放大器指标参数

  本资料由Aigtek安泰电子整理发布,更多案例及产品详情请持续关注我们。西安安泰电子Aigtek已经成为在业界拥有广泛产品线,且具有相当规模的仪器设备供应商,样机都支持免费试用。功率放大器www.aigtek.com
