SCB后备保护器和SSD后备保护器应用方案

10/31 17:39
654
阅读需 8 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

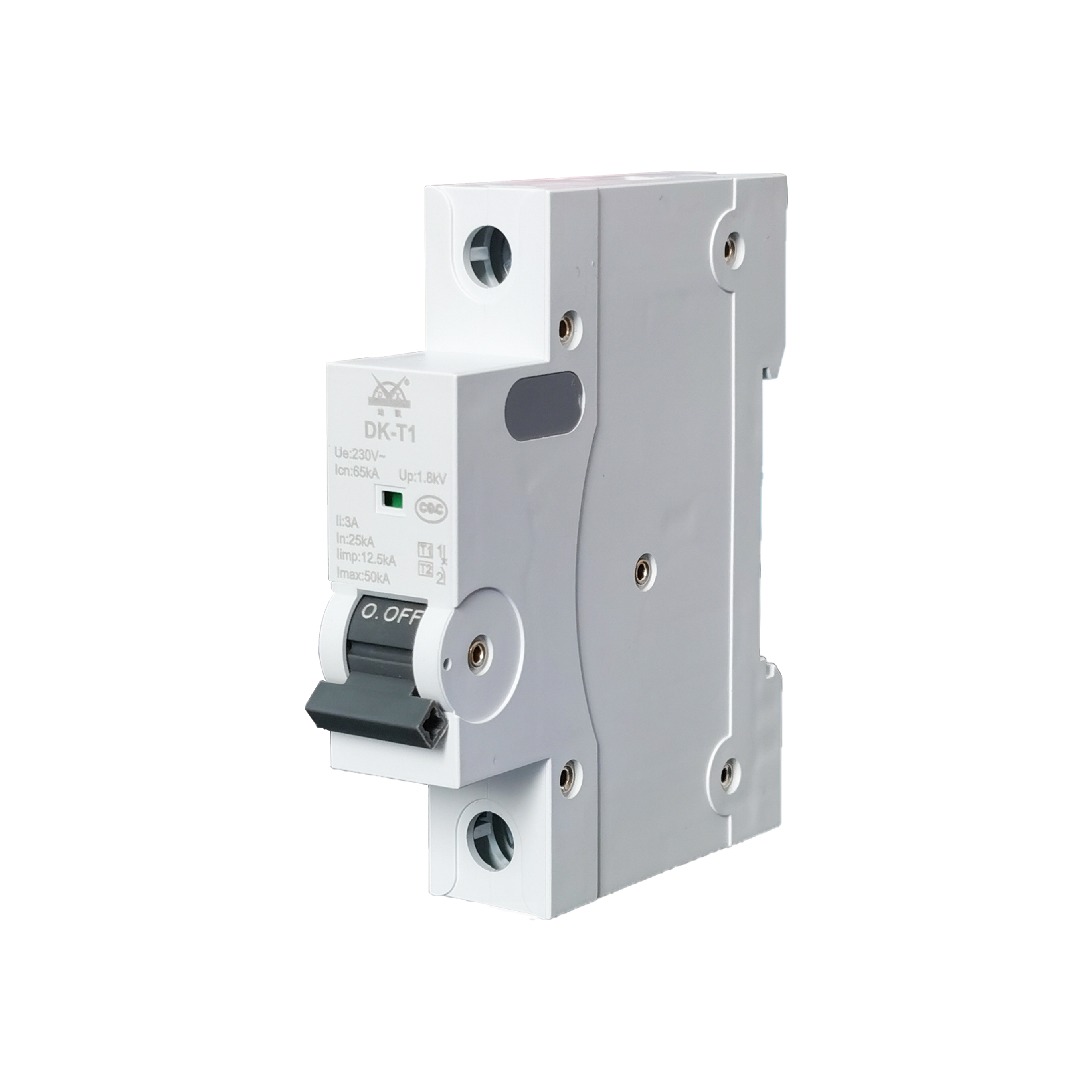

1.SCB 后备保护器的定义与作用

SCB(Surge Backup Circuit Breaker)后备保护器是一种专门设计用于浪涌保护器(SPD)的后备保护设备,主要用来在 SPD 出现故障或过载情况下提供短路保护,确保电路系统安全。SCB后备保护器在SPD的电气系统中起到防止误触发、延长设备寿命的作用。

2.地凯科技SCB 后备保护器的选型要点

SCB的选型需根据以下几项关键指标:

SPD的冲击电流值:SCB 的分段能力电流应当高于SPD的冲击电流,以便在SPD出现故障时快速切断电路。

分断时间:SCB的分断时间应较 SPD 响应时间短,以便在 SPD 出现故障时优先断开保护。

额定电压额定电流:SCB的额定电压应匹配SPD和主电路电压,额定电流一般需要考虑 SPD 的持续工作电流。

分段能力(Icu):SCB的分段能力是关键指标,通常需要达到20kA以上,以适应大多数 SPD 的使用环境。

3.SCB的类型与应用场景

根据应用需求,SCB可分为快速响应型后备保护器和延迟响应型后备保护器,分别适用于需快速切断的电路和容许延迟切断的电路。

SCB和SSD后备保护器的区别

SCB 和 SSD 后备保护器都是 SPD 后备保护设备,但有以下主要区别:

设计理念不同:

SCB:主要用于浪涌保护器(SPD)后的后备保护,其目的是在 SPD 发生故障或失效时断开电路,保护后端设备不受影响。

SSD:主要用于保护较大功率的电子设备,一般适用于对短路电流的分段要求较高的场合。

分段能力(Icu)和冲击耐受能力不同:

SCB 的分段能力电流通常低于 SSD,但能达到 SPD 的冲击电流需求,适用于一般 SPD 保护场合。

SSD 分段能力更高,适合应用于大型电子设备和工业系统中,更能应对较大的短路电流。

响应时间和匹配特性:

SCB 的响应时间较快,能够在 SPD 出现故障时迅速断开。

SSD 响应时间稍慢,但适合处理较大电流的设备保护。

SCB 的分段能力电流和 SPD 的冲击电流关系

SCB 的分段能力电流和 SPD 的冲击电流必须匹配,以确保在 SPD 出现问题时 SCB 可以及时断开。通常来说,SCB 的分段能力应高于 SPD 的冲击电流,避免误触发。同时,SCB 的分段能力通常设置为 SPD 的冲击电流的1.5-2倍,以确保在高强度冲击下仍然有效保护。

SCB 是否可以提前断开

SCB 可以在 SPD 出现故障时提前断开,但仅当 SPD 无法正常运作或损坏时才会自动断开。若 SPD 正常工作,SCB 不会提前切断电路,这主要是因为 SPD 本身具备在浪涌时进行电流分流的能力,而 SCB 是作为后备保护装置,用于在 SPD 出现异常情况下自动断开。

地凯科技SCB 后备保护器和浪涌保护器的配合原理

  1. 配合原理

SCB 和浪涌保护器通过串联接入的方式进行配合。SPD 用于吸收瞬态过电压,并将其电流转移至接地端,从而保护后端设备;而 SCB 则作为 SPD 的后备保护器,负责在 SPD 损坏或发生过流时断开电路。

  1. 配合流程

电源系统中首先安装 SPD,紧接着串联 SCB。

SPD 遇到浪涌电流时会将其分流至地,若 SPD 超载或损坏无法分流时,SCB 会自动切断电路。

此外,SCB 可以防止 SPD 在正常状态下意外断路,避免误动作影响设备正常运行。

  1. 配合要点

匹配电流:SCB 的分段电流必须满足 SPD 的冲击电流要求。

匹配响应时间:SCB 的响应时间应比 SPD 的响应时间短,以确保在 SPD 出现故障时能及时断开。

设备安装:SCB 和 SPD 应安装在防雷箱中,以保证整体防雷系统的稳定性。

地凯科技SCB 后备保护器的行业应用解决方案

  1. 工业制造领域

在工业制造领域,SCB 常用于配合 SPD 保护大型生产设备。工业设备通常耗电量较大,产生的浪涌电流较强,适配的 SCB 应具备较高的分段能力(20kA以上)。另外,工业设备对电源连续性的要求较高,因此 SCB 必须具备较高的响应时间和分段能力。

案例:工业流水线设备

SPD 选型:冲击电流30kA,工作电压为400V。

SCB 选型:Icu 选择40kA,响应时间在1毫秒内。

效果:可有效避免 SPD 故障造成的流水线停产,提升设备安全性。

  1. 数据中心

在数据中心,SCB 和 SPD 的结合能够为服务器设备提供浪涌保护。数据中心的供电系统对连续性和可靠性要求极高,因此 SCB 需具备较快的响应时间,并且与 SPD 的配合要求非常精确。

案例:数据中心服务器保护

SPD 选型:冲击电流20kA,工作电压230V。

SCB 选型:Icu 选择35kA,响应时间0.5毫秒。

效果:在出现故障时可瞬间切断,防止服务器因 SPD 故障而停机。

  1. 医疗设备

医疗行业的设备精密度要求较高,许多设备对浪涌电流的耐受性较弱。SCB 在医疗设备中的应用要求其具备超快速的响应速度和较高的分段能力。

案例:CT 和 MRI 设备保护

SPD 选型:冲击电流15kA,工作电压380V。

SCB 选型:Icu 选择30kA,响应时间在0.8毫秒内。

效果:避免CT、MRI设备因浪涌电流损坏,提高设备的连续工作能力。

  1. 通信基站

通信基站在户外环境中常遇到雷击和电涌影响,通过 SCB 和 SPD 的结合可以保护基站电源设备,避免通信中断。一般而言,基站的 SCB 需具备较强的抗短路能力和快速响应能力。

案例:户外通信基站

SPD 选型:冲击电流40kA,工作电压48V。

SCB 选型:Icu 选择50kA,响应时间1.2毫秒。

效果:提升基站电源保护能力,减少雷电损害几率。

地凯科技SCB 后备保护器的合理选型和配置可以有效保障 SPD 和用电设备的安全运行,广泛应用于工业制造、数据中心、医疗设备和通信基站等场合。SCB 与 SPD 的组合不仅提升了浪涌防护系统的可靠性,还确保了设备在恶劣电磁环境下的安全稳定运行。
