设定保护器的LOAD值是一个关键步骤,它决定了保护器对电流过载的敏感度和保护阈值。以下是一个详细的设定步骤指南:
阅读手册:仔细阅读保护器的使用手册或说明书,确保理解其工作原理、保护功能以及参数设置方法。
准备工具:准备必要的工具和设备,如螺丝刀、万用表等,以便在需要时进行测量和调整。
- 登录配置权限(如适用):对于某些需要配置权限的保护器(如P3微机保护装置),首先按照说明书的指引登录配置权限。输入默认密码或自定义密码,进入配置界面。
- 调整电机起动时间(D-TIME):根据电机的实际启动时间,将D-TIME旋钮调整到电机实际启动时间增加1-2秒。
- 调整跳闸延时(O-TIME):设置保护器跳闸的延迟时间。通常设置为3秒,但也可以根据实际使用情况调整。
- 设定LOAD值:在电机起动前,将LOAD旋钮调整到最大值。起动电机,待电机运行平稳后,将LOAD旋钮逆时针方向缓慢旋转,直到红色指示灯亮起,表示此时达到实际运行电流值的100%。接着,将LOAD旋钮顺时针方向旋至红色指示灯刚刚熄灭处,此时为实际运行电流值的103%。继续顺时针方向旋转LOAD旋钮,将其设定在合适的过电流值上。推荐值为实际运行电流值的110%-125%之间。
- 设置CT变比(如适用):当电流小于0.5A时,根据穿线方式和电流范围,设置CT变比为2t或5t。当电流大于80A时,配合外部电流互感器(如2次侧电流值为5A的互感器)使用,根据实际情况选择电流互感器变比。
- 配置通讯参数(如适用):对于支持通讯功能的保护器(如LTMR_08EBD+EV40),按照说明书中的指引进行IP地址、通讯协议等参数的设置。使用配置软件(如SoMove、Control Expert等)进行远程配置和监控。
- 参考手册:由于不同的保护器型号和制造商可能会有不同的操作指南和设置方法,在实际操作中,请务必参考您所使用的具体型号的操作手册。
通过以上步骤,您可以正确地设定保护器的LOAD值,从而确保设备和电路的安全运行。

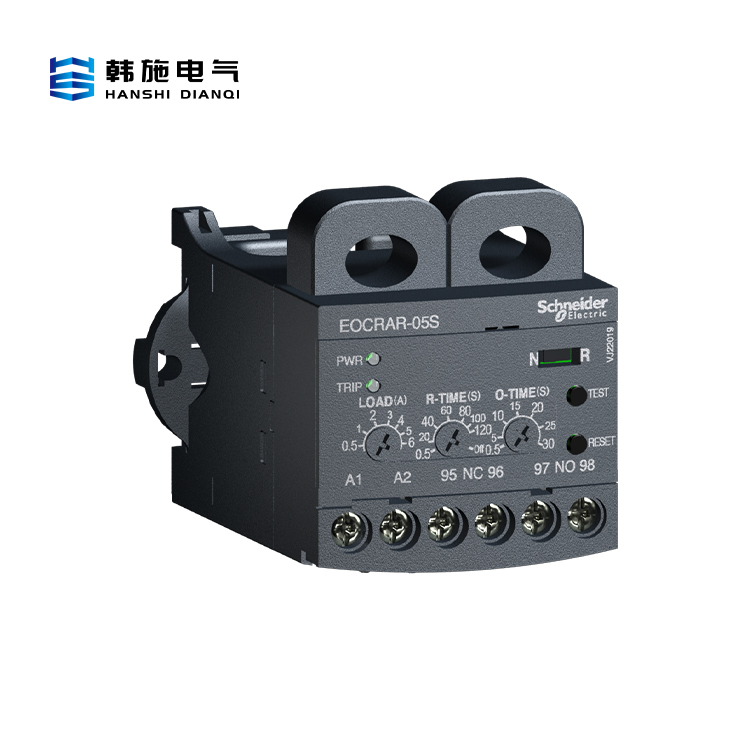

EOCR电流保护器有多种型号和规格,例如: EOCR-SE2系列:内置三相电流互感器,适用于0.5-6A的电流范围,型号包括EOCRSE2-05RS、EOCRSE2-30RS和EOCRSE2-60RS等。 EOCR-DS1/DS3系列:内置三相电流互感器,DS1系列适用于0.5-6A的电流范围,DS3系列适用于更大容量的电流互感器。 EOCR-SS系列:采用上置型两相CT,具有过电流、缺相和堵转保护功能,型号包括EOCRSS-05S、EOCRSS-30S和EOCRSS-60S等
