产品推介——AC晶体管光耦KL814

10/19 09:00
589
阅读需 2 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

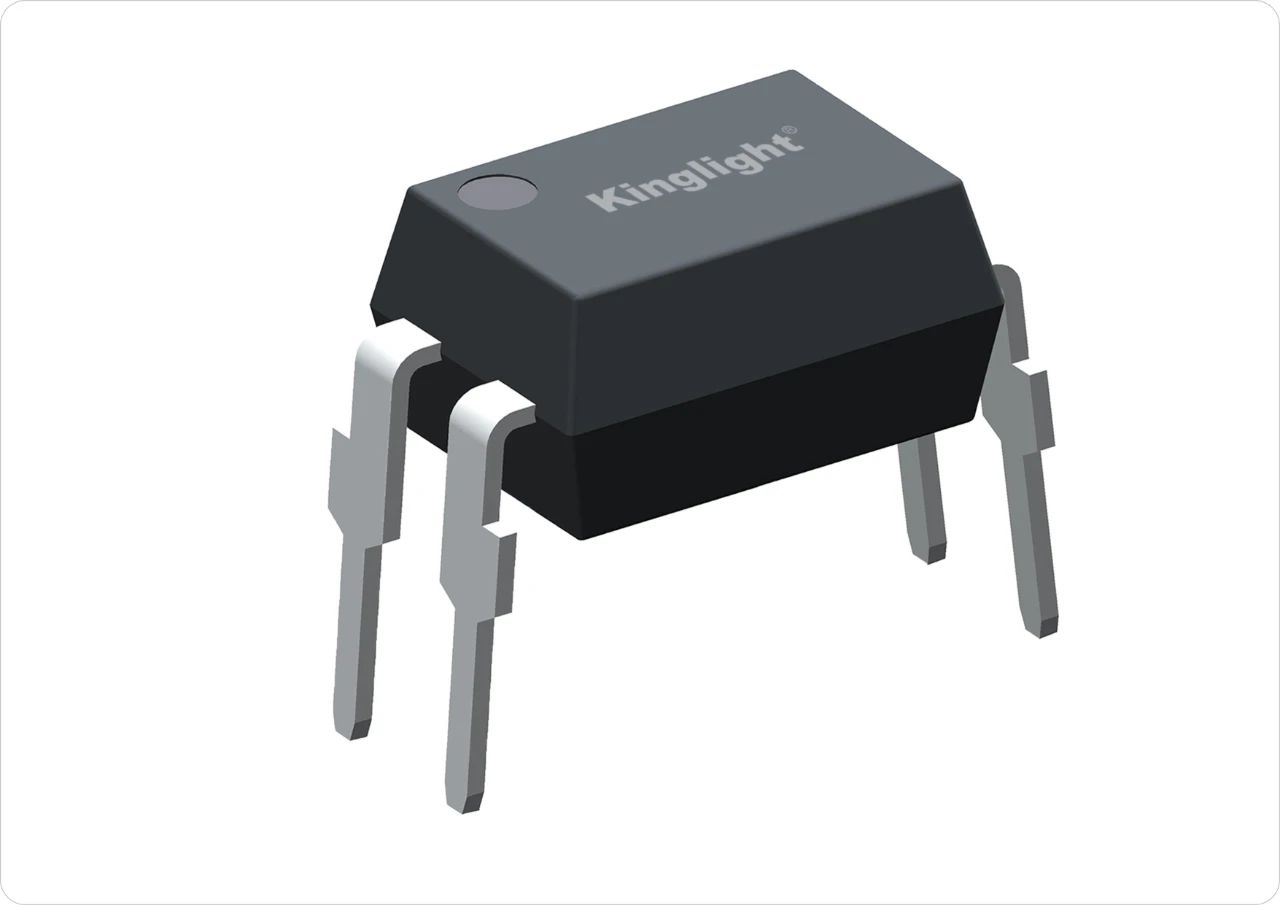

KL814产品系列,由苏州晶台光电有限公司研发生产的一款采用交流输入的晶体管光耦。它结合了两个反向并联的红外发射二极管与一个光电晶体管,构成了一个高效且稳定的光电耦合器

产品特点Product features

◆交流输入响应

电流传输比 (CTR:IF=±1mA、VCE=5V时最小值为20%)

◆宽工作温度范围:-55~110ºC

逻辑门输出

◆输入与输出间高隔离电压(Viso=5000 V rms)

◆高集电极-发射极电压 VCEO = 80V

◆紧凑型双列直插式封装

◆无卤且符合Rohs、REACH标准

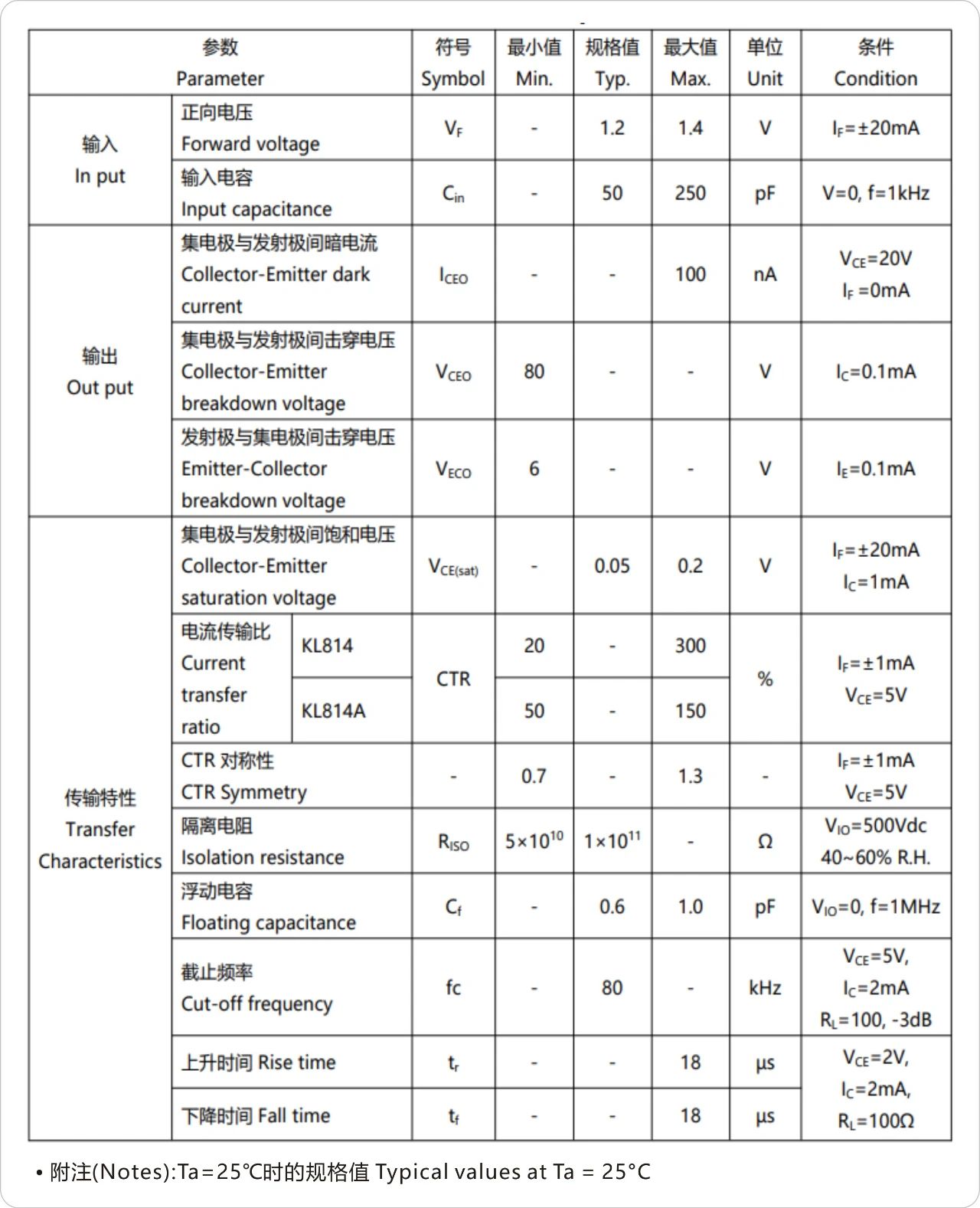

光电特性Electrical-Optical characteristics

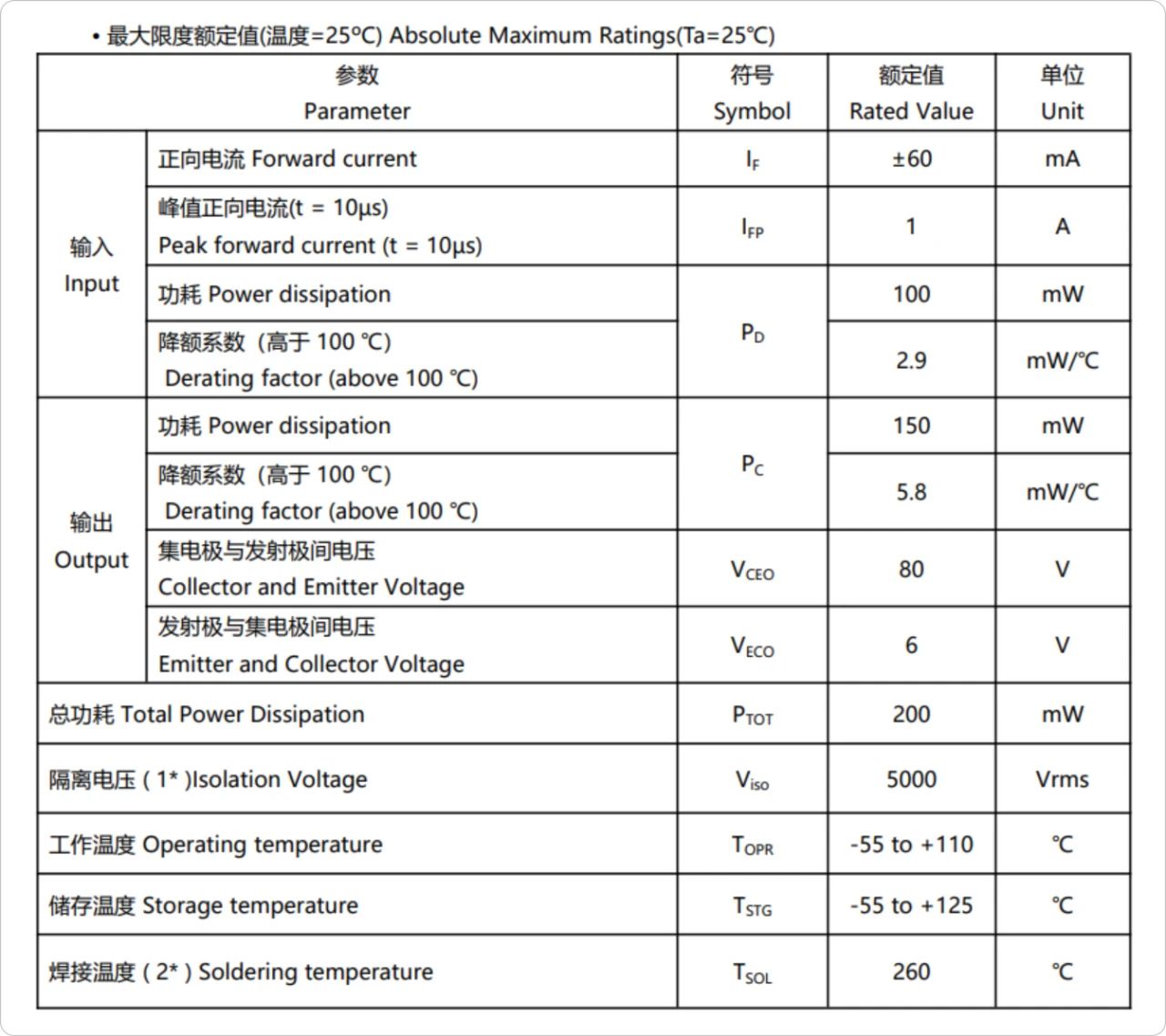

电气特性Electrical Characteristics

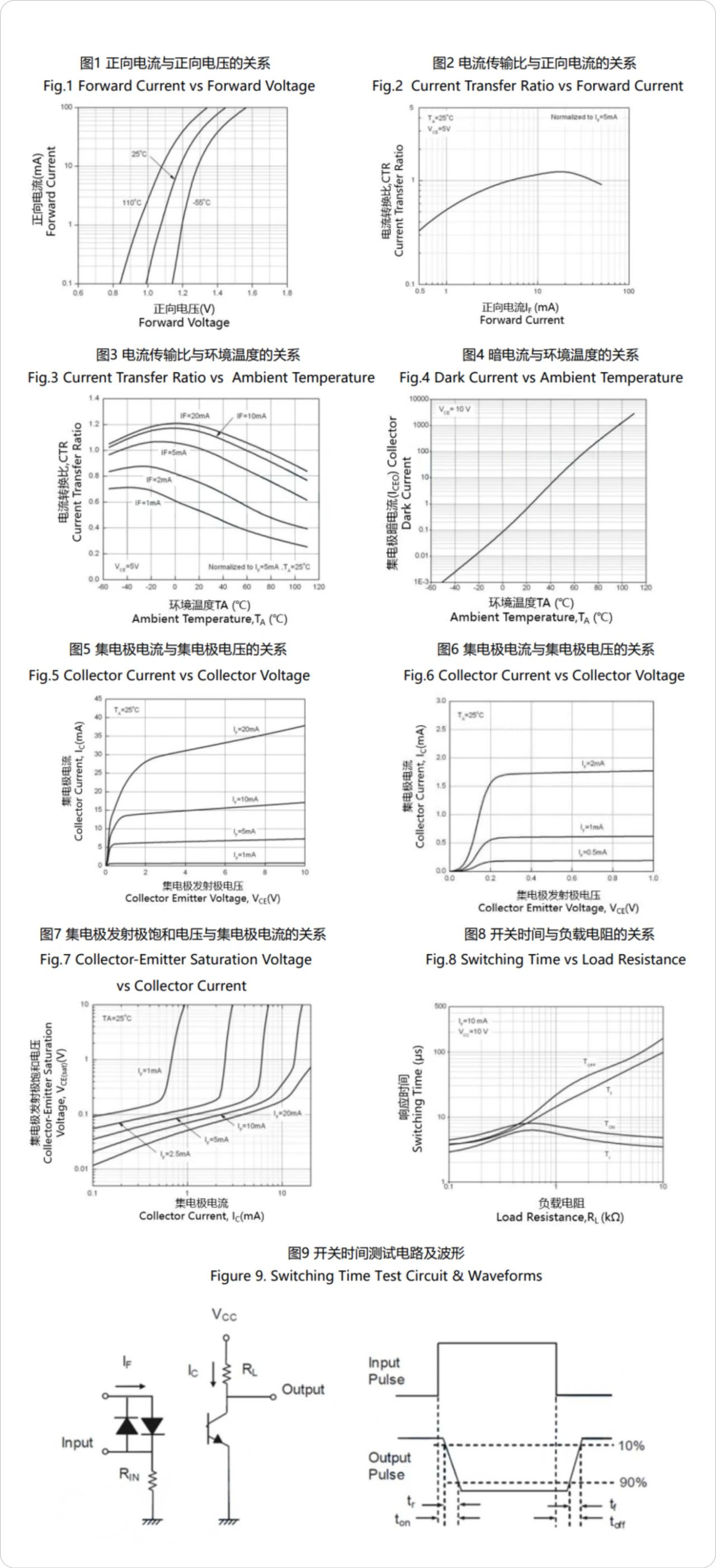

特性曲线Characteristic Curves

产品应用Product Applications

开关电源智能电表

工业控制,测量仪器

◆办公设备,比如复印机

◆家用电器,比如空调、风扇、热水器等

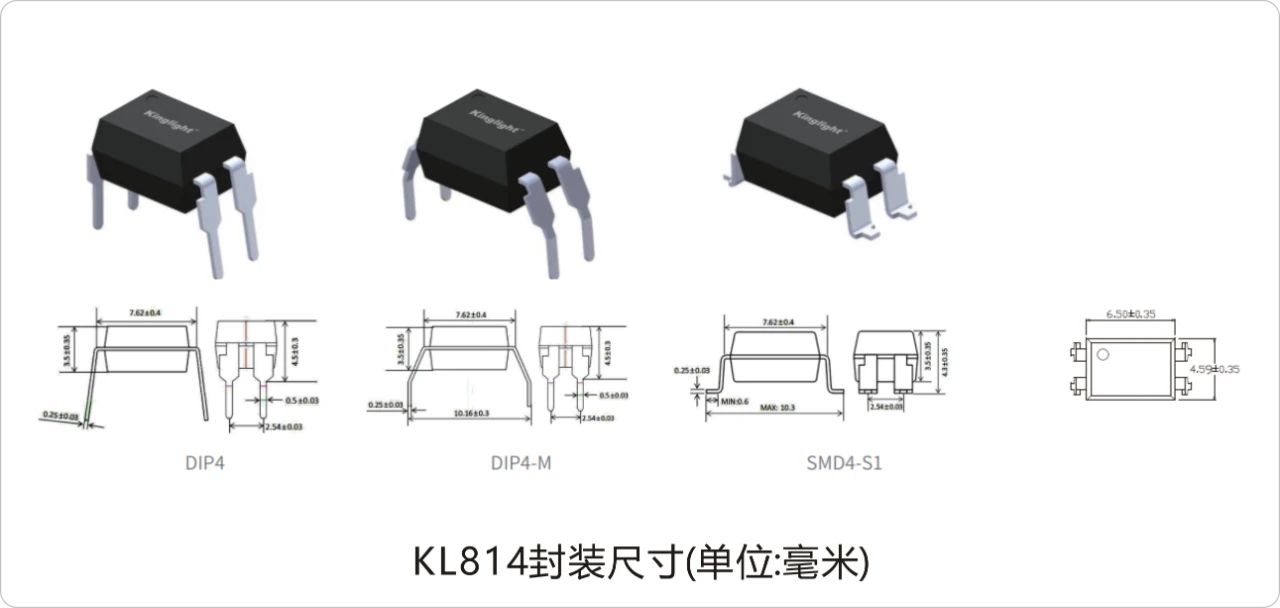

封装尺寸Package Drawing

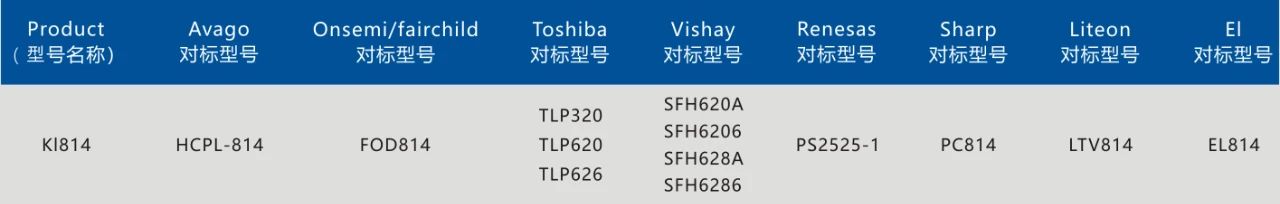

卓越品质 对标高端光耦品牌
