建筑+水电站+变电站防雷接地工程综合方案

10/16 15:51
960
阅读需 9 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

防雷接地工程是建筑物、重要设施及各类电力基础设施防护的重要组成部分,确保在雷击时有效引导雷电流,避免雷电直接损伤结构物或导致电气设备损毁。防雷接地工程按应用场景和工程类别可划分为建筑物防雷接地工程、水电站防雷接地工程和变电站防雷接地工程。地凯科技将详细介绍这三类防雷接地工程的原理、施工方案及其对应的国家标准。

一、建筑物防雷接地工程

1.1 原理

建筑物防雷接地系统主要通过设置接闪器(如避雷针、避雷带)、引下线和接地装置将雷电流导入大地。其核心任务是在建筑物受到雷击时,将雷电流迅速分散并安全释放到地面,避免对建筑结构及内部人员、设备造成损害。

1.2 施工方案

1.2.1 防雷分类

根据建筑物的重要性及雷击风险,建筑物防雷可分为三类:

第一类防雷建筑物:如爆炸性气体环境的建筑、电力设施、高层住宅等。

第二类防雷建筑物:如普通住宅、医院、学校等重要民用设施。

第三类防雷建筑物:如一般民用建筑、仓库等。

1.2.2 接闪器安装

接闪器是直接吸收雷电的装置。常见接闪器有避雷针、避雷带和避雷网。避雷针通常安装在建筑物的最高点,如屋顶、烟囱等位置。避雷带或避雷网一般沿建筑物顶端设置,形成一个保护区域,确保雷电流集中于接闪器上,不直接击中建筑物。

1.2.3 引下线布置

引下线的作用是将雷电流从接闪器引导到地面。引下线的布置应均匀、垂直,且应避免与建筑物内部的金属管道、电缆等线路靠得太近,以防感应电压过高。根据《建筑物防雷设计规范》(GB 50057-2010),引下线宜布置在建筑物的四周,且间距不应大于20米。

1.2.4 接地装置设计

接地装置是整个防雷系统的重要组成部分,其目的是将雷电流分散到地面。建筑物接地电阻应不大于10欧姆,接地体通常采用垂直接地体(如钢管、角钢等)或水平接地体(如铜带、镀锌钢带等)。在土壤电阻率较高的地区,可通过增设接地体或采用化学降阻剂降低接地电阻。

1.3 相关标准

《建筑物防雷设计规范》(GB 50057-2010)

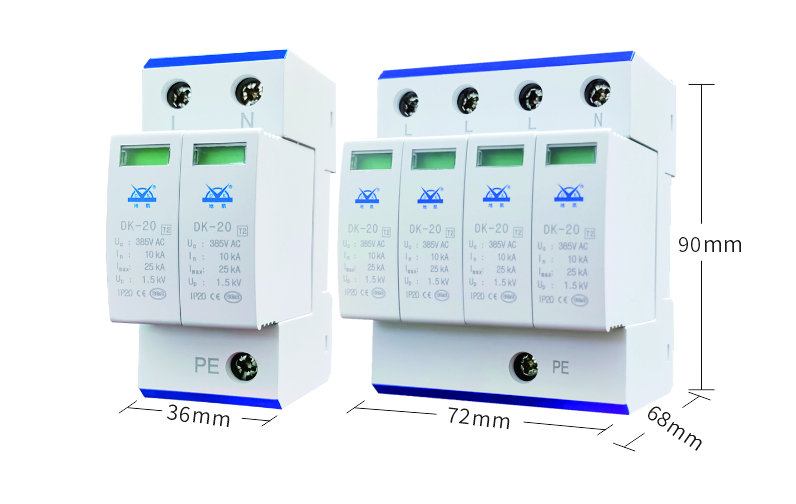

低压电器防雷技术规范》(GB/T 18802)

《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006)

二、水电站防雷接地工程

2.1 原理

水电站防雷接地系统是为了保护发电机变压器、输电线路以及建筑结构免受雷电袭击,并避免雷电引发的电力中断、设备损毁等问题。水电站通常处于山谷、水库等开阔区域,雷击风险较高,因此防雷设计尤为重要。

2.2 施工方案

2.2.1 接闪器的设置

水电站的建筑结构较为复杂,防雷系统不仅要保护发电设备,还需涵盖整个水工建筑物。常用的接闪器包括避雷针、避雷线和避雷带。避雷针应设置在水电站厂房及主变压器区域的高处,并考虑雷击波的传播路径。避雷线常用于保护长距离输电线路,防止感应雷电流的危害。

2.2.2 引下线的设计与施工

水电站的引下线布置与建筑物类似,但需要特别关注水电站中高压设备和低压设备的连接。为避免雷电感过电压,水电站的引下线设计应遵循“最短路径”原则,即雷电流要尽快从接闪器引入地面。对于大型设备区域,通常采用多根引下线并联布置,以降低单根引下线的电流负荷。

2.2.3 接地装置设计

水电站的接地装置设计应根据设备种类、地理条件及雷电流大小综合考虑。水电站接地电阻要求较高,一般应控制在4欧姆以下。在地质电阻率较高的地区,接地网的扩展、加密及化学降阻技术的应用十分关键。根据《水电站工程设计规范》(GB 50063-2017),水电站的接地装置应与建筑物的钢结构、金属管道、电缆桥架等形成等电位连接,确保雷电流的安全泄放。

2.3 相关标准

《水电站工程设计规范》(GB 50063-2017)

电力系统电气设备防雷设计规范》(GB/T 50064-2019)

《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006)

三、变电站防雷接地工程

3.1 原理

变电站作为电力系统中的重要节点,其防雷接地系统直接影响到电网的安全运行。变电站不仅要防御雷击引起的电气设备损毁,还需避免雷击波通过输电线路传导到变电站,造成设备故障甚至电力中断。

3.2 施工方案

3.2.1 接闪器的设置

变电站中常见的接闪器包括避雷针和避雷线。避雷针应设置在变电站的主要建筑物(如控制楼、主变压器等)以及户外设备上方。避雷线则用于保护变电站的高压设备区域及长距离输电线路,确保雷电不会直接击中关键电气设备。

3.2.2 引下线的布置

变电站的引下线布置较为复杂,不仅需要保护高压设备,还需考虑低压设备及信号系统的安全。引下线应尽量避免与高压电缆、通信线等靠近,以防雷电感应引发过电压。施工中,引下线通常与设备的金属框架或支撑结构相连,以缩短雷电流的传导路径。

3.2.3 接地装置的设计

变电站的接地装置需满足严格的电气性能要求,其接地电阻应控制在0.5欧姆以下,以确保雷电流的快速泄放。接地装置通常采用网格状的接地体布置方式,接地网与变电站内的设备外壳、金属构架及电缆屏蔽层等连通,形成统一的接地系统。在高电阻率地区,需采用水平接地体、垂直接地体或通过化学降阻剂等措施降低接地电阻。

3.3 相关标准

《变电站设计规范》(GB 50059-2011)

《电力系统电气设备防雷设计规范》(GB/T 50064-2019)

《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006)

四、地凯科技三类防雷接地工程的对比与总结

  1. 结构差异

建筑物防雷接地工程主要集中于民用、商用建筑的防护,主要目的是保护建筑结构和内部人员、设备;而水电站和变电站则是针对电力系统中的发电、输电节点,保护电气设备及电力系统的稳定性。

  1. 设备差异

建筑物防雷接地系统通常以避雷针、避雷带为主,施工难度相对较小。而水电站和变电站的防雷接地工程则需要考虑高压设备、长距离输电线路的安全,防雷设备多样化、系统更为复杂。

  1. 接地要求差异

变电站的接地电阻要求最低(<0.5欧姆),水电站次之(<4欧姆),建筑物接地电阻则可稍高(<10欧姆),这是由于变电站的电压等级高,雷电流需要更快速、安全地释放。

地凯科技建筑和水电站以及变电站防雷接地工程均需根据具体环境、设施类型及雷电风险进行差异化设计,并严格执行国家标准和相关规范。
