一、防雷接地装置的基础原理
防雷接地是防雷系统中的核心组成部分，其主要作用是将雷电产生的电流通过引雷装置、安全地引入地下，避免雷电电流对建筑物、电力系统及电子设备的直接破坏。防雷接地装置的有效性不仅取决于其材料和施工质量，还与地质条件、建筑物类型和防雷需求密切相关。
1.1 雷电的基本特性
雷电是一种自然现象，由积雨云中的正负电荷快速放电而形成。当云层中的电荷与地面或建筑物之间的电场强度达到一定阈值时，雷电便会沿着电导性良好的路径释放，通常是通过建筑物的金属结构或电气设施。
雷击可能导致以下几种主要危害：
电流破坏：雷电流在建筑物及其附属设备上流过时，可能引发机械破坏和火灾。
过电压：雷电流引起的瞬态过电压会对电子设备、控制系统和电气装置造成损坏。
电磁辐射：雷电产生的强电磁场可以干扰通信设备和信号传输系统。
1.2 防雷接地的工作原理
防雷接地的基本功能是通过专门设计的接地装置将雷电流安全引导到地下，并通过扩散的方式将雷电能量在地下消耗掉。防雷接地系统通常包括以下主要部分：
引下线：通过导体（如铜带、铝合金或镀锌钢）将雷电流从建筑物顶部或外部引导到地面。
接地体：接地体通常由导电性良好的材料（如镀锌钢管、铜质接地棒或钢板）制成，其埋设于地下并与大地形成良好的电气接触。
接地线：将引下线与接地体相连，确保雷电流能有效流入大地。
雷电流在接地体的扩散过程中，其能量通过与周围土壤的接触电阻被消耗掉。土壤电阻率的大小直接影响接地装置的性能。因此，接地设计中通常要考虑当地的地质条件，包括土壤电阻率、湿度、含水量等因素。
1.3 防雷接地装置的设计原则
防雷接地装置的设计需要考虑以下几个方面：
接地电阻：接地电阻应尽量低，以保证雷电流的迅速释放。国际标准通常要求建筑物的接地电阻小于10欧姆，而电子设备和数据中心等关键系统的接地电阻应小于1欧姆。
接地体布局：接地体的选择和布局应能有效扩散雷电流。一般可采用垂直接地体和水平接地体结合的方式，以增大与大地的接触面积。
材料选型：接地材料应具备良好的导电性、耐腐蚀性和足够的机械强度。常用材料包括铜、镀锌钢和铝合金。
地质条件评估：不同的地质条件（如岩石、沙土、黏土）会影响接地装置的效果。通过使用低电阻材料或土壤改良剂，可以降低高阻土壤的接地电阻。
等电位连接：所有防雷系统的金属部分应与接地系统等电位连接，以避免局部雷电压差引发的电击和设备损坏。
二、地凯科技防雷工程接地装置的行业应用
防雷接地装置在各行业中有广泛的应用，特别是在一些高风险领域，如电力、通信、建筑、石油化工等。根据不同的行业需求，防雷接地装置的选型和应用方案也有所不同。
2.1 电力行业
电力行业的防雷接地系统至关重要，因为雷击可能引发电力系统设备的损坏、输配电线路故障甚至大规模停电。电力行业防雷接地装置的设计通常包括以下几方面：
输电线路：架空输电线路常常是雷击的首要目标，采用避雷线和接地装置相结合的方式进行防护。避雷线通过绝缘子与输电线杆相连，而杆塔底部则通过接地体将雷电流释放到地下。
变电站：变电站中的设备如变压器、开关设备等对雷击过电压特别敏感。防雷系统通常采用综合接地网，包括水平和垂直接地体，并利用金属围栏、屏蔽等措施进行加强防护。
发电站：发电站的接地系统设计要求极高的可靠性。除了雷电保护，还需考虑工频电流接地以及电磁干扰的防护。
2.2 通信行业
通信行业对雷电干扰和设备损坏的容忍度极低，尤其是在数据中心、通信基站和光缆传输系统中，防雷接地装置必须确保通信网络的安全和稳定运行。
数据中心：数据中心的接地系统通常由主接地网、等电位连接网以及机房设备接地系统组成，所有设备通过等电位连接，以防止雷击过电压对精密设备的损害。
通信基站：通信基站多建于高处，容易受到雷击。通常采用引下线与接地体相结合的方式，将雷电流引导入地下，基站设备与接地系统之间保持良好的等电位连接。
光缆接地：光缆虽然本身不导电，但其配套设备如光电转换设备、信号放大器等对雷击过电压十分敏感，需与接地系统进行等电位连接。
2.3 建筑行业
建筑物防雷接地装置的主要目标是保护建筑物免受直击雷和雷电感应的危害，通常采用直击雷保护系统和接地系统相结合的方式。
普通民用建筑：普通建筑物的防雷系统包括避雷针、引下线和接地体。接地装置多采用水平接地体，围绕建筑物基础进行铺设，并结合建筑物金属框架形成综合接地网络。
高层建筑：高层建筑的防雷要求较高，接地系统应能迅速有效地将雷电流导入地下。采用多点接地的方式，并通过等电位连接，将建筑物的各金属结构、电气设备等统一接入防雷系统。
2.4 石油化工行业
石油化工行业是防雷工程中尤为关键的领域。由于石油化工设备中的易燃易爆气体和液体，雷电引发的火花可能造成严重的事故，因此对接地装置的设计要求极为严格。
油罐区：油罐区内应采用专用接地网，将每个油罐与接地网连接，保证油罐本体和输油管道的等电位状态。油罐顶部需设置防雷针，防止雷电直接击中油罐。
化工装置区：化工装置的防雷接地系统需确保电气设备、金属管道和结构件的等电位连接，避免局部放电造成火灾。
2.5 风电行业
风电场由于其地理位置较为偏远，且风力发电机组通常位于高处，因此其防雷接地系统设计必须极为慎重。风力发电机的叶片、塔筒和发电机组都容易受到雷击的影响。
风机接地：风机内部设置避雷针或避雷带，将雷电流通过引下线导入塔基周围的接地体系统。塔筒和电气设备接地形成等电位连接网络。
发电设备接地：风力发电机组中的电气设备（如变频器、变压器等）应通过接地系统与基础土壤良好连接，确保雷击时设备的安全。
三、地凯科技防雷接地装置的选型方案
防雷接地装置的选型应根据不同的应用场景、环境条件以及防雷等级要求进行合理设计。以下是几种典型的选型方案：
3.1 引下线的选型
引下线通常采用导电性良好的金属材料。常见的材料有：
铜导体：具有良好的导电性和耐腐蚀性，适用于各种建筑物和设备的防雷接地。
镀锌钢导体：经济实惠，但耐腐蚀性能较差，适合短期使用或需经常维护的场所。
铝合金导体：重量轻、导电性能良好，但在潮湿或酸性环境中易受腐蚀。
3.2 接地体的选型
接地体的选择应综合考虑材料的导电性能、耐腐蚀性能和机械强度：
镀锌钢接地棒：价格适中，适用于一般土壤条件。
铜接地棒：具有优异的导电性和耐腐蚀性能，适用于高湿度或酸性土壤环境。
铜包钢接地棒：结合了铜的耐腐蚀性和钢的机械强度，广泛应用于各种环境。
3.3 接地网的设计
接地网的设计应根据接地电阻要求、土壤条件和场地限制进行合理布置。接地网可以采用水平铺设、垂直打入或混合布置的方式，以增大接地面积和降低接地电阻。
3.4 防雷模块和保护器

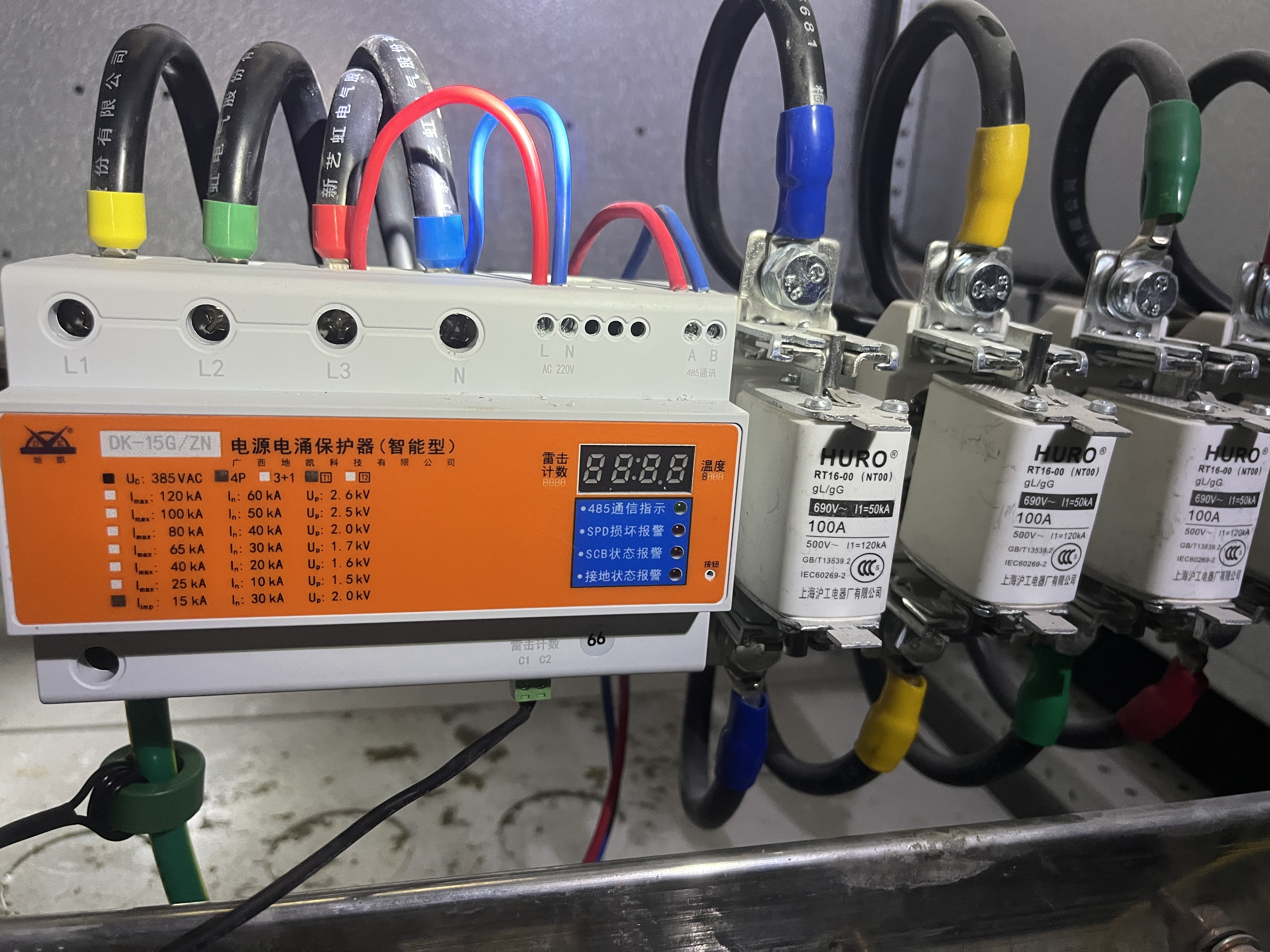

在一些关键设备中，如数据中心、通信基站和变电站，常使用防雷模块和浪涌保护器（SPD）对雷电流进行二次分流保护。SPD的选型应根据电力系统的电压等级、雷电流强度以及设备的耐受电压进行选择。
地凯科技防雷接地装置在现代建筑与设施中扮演着至关重要的角色。无论是在电力行业、通信行业，还是建筑、石油化工等领域，防雷接地的合理设计和应用都能够有效降低雷电灾害的风险。针对不同的行业需求和使用环境，选择合适的接地材料、设计科学的接地系统，以及结合防雷模块和保护器的二次保护，能够确保防雷系统的可靠性与安全性。
