- 高速公路防雷接地施工方案
高速公路作为关键的交通基础设施，暴露在露天环境中，容易受到雷击的威胁。雷击不仅可能对公路上的设备设施造成损害，还可能危及行车安全。因此，设计和施工可靠的防雷接地系统至关重要。
高速公路防雷接地施工主要包括以下几个步骤：
1.雷电风险评估，首先需要进行雷电风险评估。通过分析高速公路所处的地理位置、雷暴日数、周围环境的导电性以及高速公路结构的暴露面积，计算出雷击的概率以及潜在的雷电流强度。
2.接地体的选择与布设，高速公路的防雷接地系统要求接地电阻较低，通常需要确保接地电阻值小于10欧姆。在具体施工过程中，常见的接地体布设方式包括：水平接地体：使用扁钢或铜排埋设于地表下方，通过焊接或者机械连接形成接地网。水平接地体适用于高速公路边坡或路基下方。垂直接地体：采用镀锌钢管、铜包钢等材料垂直打入地面，常与水平接地体结合使用，以降低整体接地电阻。
3.接地体材料，防雷接地的材料应具有良好的导电性、耐腐蚀性和机械强度。常用材料有：镀锌扁钢或圆钢：经济适用，但耐腐蚀性稍差，适用于短期工程。铜包钢：耐腐蚀性优异，导电性能良好，适合长期工程。纯铜：导电性能最佳，但造价较高，一般用于特殊要求场合。
4.接地线与等电位连接，高速公路防雷系统中所有的金属结构、灯杆、监控设备、通信基站等都需与接地系统相连接，实现等电位。接地线应选用高导电性能的铜线，且其截面积必须满足雷电流的安全泄放要求。等电位连接的焊接点需进行防腐处理，确保长时间的稳定性。
5.接地电阻测试，施工完成后，需对接地系统进行电阻测试，确保接地电阻满足国家标准的要求（一般应小于10欧姆）。如接地电阻不达标，则需增加接地体或者改善土壤条件，如采用换土、加装降阻剂等措施。
二、地凯科技高速公路防雷浪涌保护器的选型
高速公路上分布着大量的电子设备，如监控系统、收费站、通信基站等，这些设备极易受到雷电浪涌的影响。
因此，选用合适的浪涌保护器（SPD）至关重要。

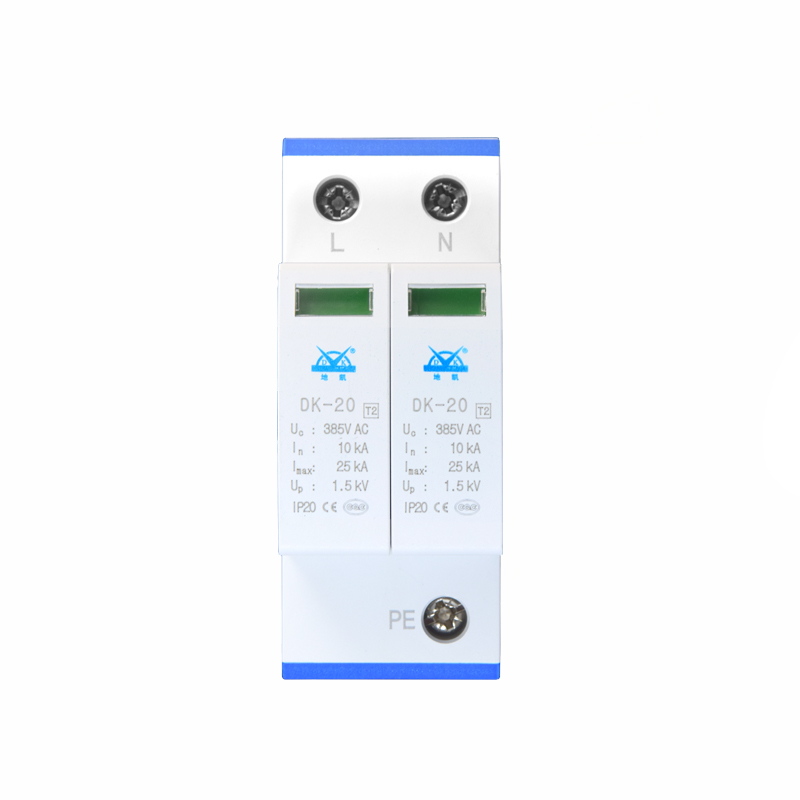

1.浪涌保护器的分类与级别选择，根据IEC 61643标准，浪涌保护器可分为三类：
I类浪涌保护器：用于直接防护雷击的场合，如配电房主配电板。这类SPD能承受大电流，保护高速公路的核心电力设备。
II类浪涌保护器：用于防护次级浪涌，适用于高速公路上的中压配电系统和分布式设备，如收费站和监控系统电源。II类浪涌保护器能够有效地保护敏感设备免受间接雷击和操作过电压的影响。
III类浪涌保护器：用于终端设备的精细保护，如高速公路上的监控摄像头、信号灯等设备。III类SPD通常安装在设备内部，提供最后一道防线。
2.关键参数，选型时需要关注浪涌保护器的关键参数：
最大持续工作电压（Uc）：必须确保SPD的Uc高于被保护设备的工作电压，以避免保护器误动作。
通流容量（Imax和In）：Imax表示浪涌保护器能承受的最大电流，In表示其常规工况下的放电能力。对于高速公路上的关键设备，建议选用Imax ≥ 40kA的SPD。
响应时间（tA）：SPD的响应时间越短，越能有效保护设备，通常应选择tA ≤ 25ns的浪涌保护器。
3.浪涌保护器的安装位置，浪涌保护器的安装应遵循逐级保护原则：
总配电柜处安装I类SPD，确保主电网的雷电防护。设备级安装II类SPD，为局部配电设备提供额外保护。敏感终端设备处安装III类SPD，保护监控、通信和照明设备。
三、地凯科技高速公路防雷接地的行业解决方案
1.综合防雷方案，高速公路的防雷系统设计应包括以下几个方面：
电源防护：采用分级浪涌保护，结合接地系统，防止雷电对高速公路供电设备的直接或间接损害。
通信信号防护：安装信号线路专用的浪涌保护器，如数据线浪涌保护器或同轴电缆浪涌保护器，防止雷电通过通信线路传导至核心设备。
监控系统防护：监控设备的电源和信号线路必须安装合适的浪涌保护器，并通过接地系统与防雷装置连接。
照明系统防护：路灯、电缆等设施应与防雷接地网相连，并在适当位置安装浪涌保护器，确保雷击发生时电流能迅速泄放。
2.自动监控和智能化管理，为了进一步提升高速公路防雷接地系统的可靠性，建议采用智能雷电监测系统。这类系统可实时监控雷电活动，并通过远程报警功能及时通知运维人员，进行预防性维护。智能系统的引入能够显著降低因雷击而导致的设备损害和维修成本。
四、高速公路防雷接地的详细参数与要求
1.接地电阻要求，高速公路防雷接地系统的接地电阻值应符合国家标准《建筑物防雷设计规范》GB 50057的要求，通常要求小于10欧姆。对于高雷暴地区或设备重要性较高的场所，接地电阻应尽量降低到5欧姆以下。
2.接地线截面，高速公路防雷系统中的接地线应满足《电气装置安装工程接地装置施工及验收规范》GB 50169的要求，铜导体截面积不得小于16mm²，钢导体截面积不得小于50mm²。
3.浪涌保护器参数，选用的浪涌保护器应满足IEC 61643标准，并且需通过CQC认证。具体参数应参考设备的工作电压、工作电流及雷电风险评估结果。
五、高速公路防雷接地的国家标准
1.GB 50057-2010《建筑物防雷设计规范》该标准适用于建筑物及其设施的防雷设计，明确了防雷接地系统的设计要求和技术规范。
2.GB/T 17626.5-2008《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》该标准规定了浪涌保护器的抗扰度试验方法及要求，确保SPD在雷击或电磁干扰下能有效工作。
3.GB 50169-2006《电气装置安装工程接地装置施工及验收规范》本标准规定了接地系统的施工方法和质量验收要求，是防雷接地施工的重要依据。
地凯科技高速公路的防雷接地系统设计与施工涉及多方面的专业知识与技术要求。合理选择接地体、精确布设接地网、分级安装浪涌保护器，并遵循国家标准，能有效提高高速公路的雷电防护能力，保障设备与人员的安全。通过智能化的防雷监测系统，进一步提升防雷系统的可靠性和维护效率，将是未来防雷工程的发展趋势。
