随着全球能源转型的加速，光伏发电已成为一种重要的可再生能源形式。然而，光伏系统通常安装在户外，尤其是屋顶和空旷的场地中，容易受到雷电的威胁。雷击不仅会对光伏组件、逆变器等设备造成损坏，还可能导致火灾等严重事故。因此，光伏系统的防雷接地施工成为确保光伏发电系统安全稳定运行的重要措施。地凯科技将通过案例详解光伏防雷接地的原理、参数、施工方案、具体的防范措施以及相关的国家标准，帮助相关从业人员更好地理解和实施光伏防雷接地工作。
一、光伏防雷接地的原理
光伏系统的防雷接地主要是通过将雷电流引入地下，避免雷电流对光伏组件和电气设备的直接冲击。光伏防雷接地系统通常包括接闪器、引下线和接地装置。
以下是具体的原理解释：
1.接闪器原理，接闪器（如避雷针、避雷带等）通过高空引导雷电放电，保护光伏组件不受直击雷的危害。接闪器一般安装在光伏阵列的上方，形成一个保护范围，确保雷电不直接击中光伏组件。
2.引下线原理，引下线是将雷电流从接闪器传导到地面的导体。它必须具备良好的导电性和足够的截面积，以承受雷电流的冲击，并且要避免在传导过程中产生过高的电压降。
3.接地装置原理，接地装置负责将雷电流安全地导入地下。它通常由接地体（如接地棒、接地网等）和接地线组成。接地电阻的大小直接影响雷电流的散流效果，接地电阻越小，雷电流越容易迅速地散入地下，降低了对设备的影响。
二、光伏防雷接地的参数
光伏防雷接地的参数设计直接关系到系统的防雷效果。
以下是几个关键的参数：
1.接地电阻，接地电阻是评估接地装置性能的重要指标。根据GB 50057《建筑物防雷设计规范》，一般情况下，光伏系统的接地电阻应小于10欧姆。但在一些特殊环境下，如湿度高、土壤电阻率低的地区，可以适当放宽要求。
2.引下线截面积，引下线的截面积决定了它能承受的雷电流大小。根据GB 50343《建筑物电子信息系统防雷技术规范》，引下线的最小截面积应为35平方毫米的铜线或50平方毫米的铝线，以确保其具有足够的承载能力。
3.接闪器保护角，接闪器的保护角决定了光伏系统的保护范围。根据GB 50057中的相关规定，避雷针的保护角应通过严格的计算确定，以确保光伏阵列完全处于保护范围内。

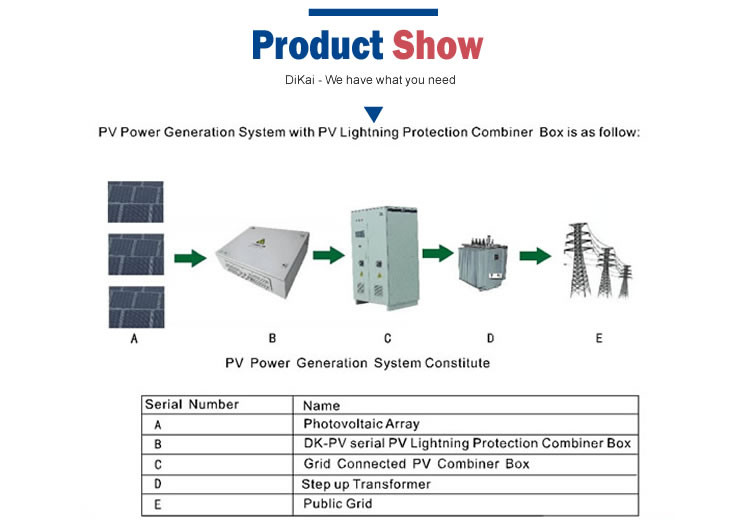

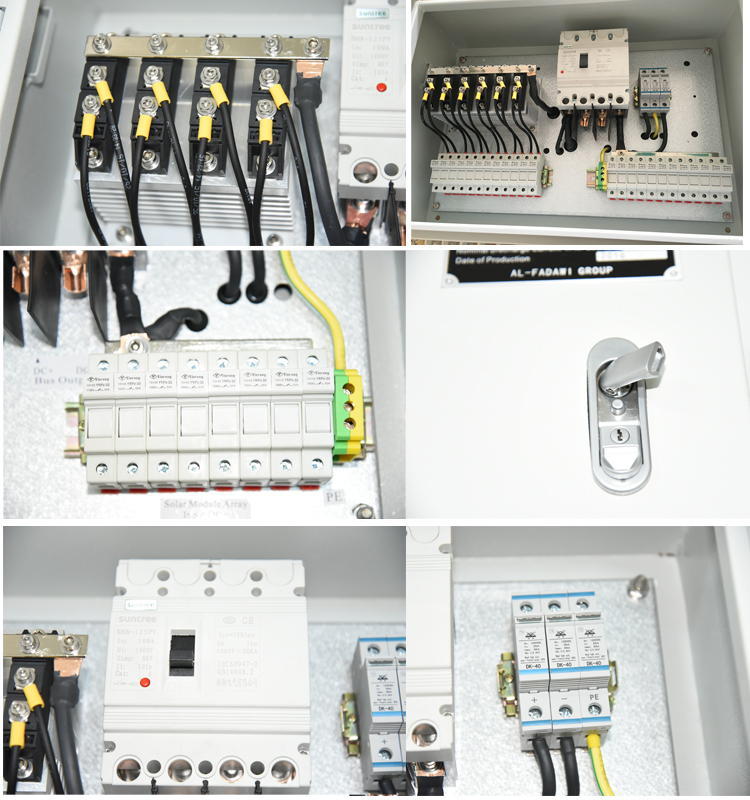

三、地凯科技光伏防雷接地施工方案
光伏防雷接地的施工方案需要结合现场环境、设备配置及防雷等级要求，以下是一个常见的施工方案案例：
案例背景：某屋顶光伏电站，装机容量为500kW，位于雷暴频发地区，需进行防雷接地设计与施工。
施工步骤：
1.现场勘查，首先进行现场勘查，评估屋顶的空间布局、光伏组件的排列方式以及土壤电阻率等信息。通过测量，确定适合安装接闪器的位置，分析引下线的布线路径。
2.设计防雷接地系统，根据勘查结果设计防雷接地系统。考虑到该地区雷暴频发，建议安装多支避雷针，形成覆盖整个光伏阵列的保护区域。引下线采用截面积为50平方毫米的铜线，保证其具有良好的导电性能。接地装置设计为埋入深度不小于2.5米的接地棒，并通过多根接地线相互连接，形成接地网，确保接地电阻小于5欧姆。
3.接闪器安装，在光伏阵列四角安装避雷针，并在中间区域适当增加避雷带，确保每个光伏组件都处于保护范围内。避雷针的高度应大于光伏组件的最高点，保护角应覆盖整个光伏阵列。
4.引下线布线，将引下线沿建筑物外墙垂直布置，减少雷电流在传输过程中的电压降。引下线应避免急弯，布线时应采用顺直、简短的路径，且每隔一定距离使用卡子固定，防止风力或其他外力作用下松动。
5.接地装置埋设，在建筑物周边挖掘沟槽，埋设接地棒，并用导电性能良好的材料（如焊接铜带）连接成接地网。接地棒的埋设深度和间距应符合设计要求，确保接地电阻符合规范。
6.系统测试与验收，施工完成后，对防雷接地系统进行全面测试，重点测试接地电阻值是否满足设计要求。通过雷击模拟测试验证防雷系统的有效性，确保系统运行时的安全性。
四、地凯科技具体防雷施工防范措施
为了提高光伏防雷接地系统的有效性，施工过程中应采取以下防范措施：
1.材料选择，应选用符合国家标准的防雷接地材料，如耐腐蚀性能好的镀锌钢或铜材料，确保系统的长期稳定性。
2.施工质量控制，严格按照设计图纸施工，保证接闪器、引下线和接地装置的安装质量。施工过程中应避免断接、接触不良等问题，确保雷电流的有效传导。
3.定期维护与检测，光伏防雷接地系统在运行过程中应定期进行检查与维护，尤其是在雷雨季节前后，应检测接地电阻、引下线连接情况，及时发现和排除隐患。
五、相关国家标准
光伏防雷接地施工需遵循以下国家标准：
1.GB 50057-2010《建筑物防雷设计规范》该规范详细规定了建筑物防雷系统的设计要求，适用于光伏系统的防雷接地设计。
2.GB 50343-2012《建筑物电子信息系统防雷技术规范》该规范涵盖了电子信息系统的防雷技术，适用于光伏系统中电子设备的防雷保护。
3.GB/T 21431-2015《建筑物防雷装置检测技术规范》该标准为光伏防雷接地系统的检测提供了技术依据，确保系统符合相关规范要求。
六、光伏防雷接地遵循的原则
在光伏防雷接地施工中，应遵循以下原则：
1.系统性原则，光伏防雷接地系统应作为一个整体来设计和施工，接闪器、引下线和接地装置应紧密结合，形成完整的防雷保护系统。
2.安全性原则，防雷接地系统的设计和施工应以安全为第一要务，所有材料和施工步骤都应符合国家标准，确保系统的安全可靠。
3.经济性原则，在保证防雷效果的前提下，防雷接地系统的设计应尽量考虑成本效益，选择性价比高的材料和施工方案，避免不必要的浪费。
4.可维护性原则。施工方案应充分考虑后续的维护与检测，确保防雷接地系统在整个光伏电站生命周期内都能正常运行。
地凯科技光伏防雷接地施工是保障光伏发电系统安全运行的关键环节。通过合理的设计、严格的施工和定期的维护，能够有效预防雷电对光伏系统的破坏，延长系统的使用寿命，提升发电效益。希望本文对光伏防雷接地施工提供有价值的指导和参考，为光伏产业的发展保驾护航。
