安泰高压放大器在材料极化中的应用有哪些

08/01 06:45
937
阅读需 3 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

高压放大器在材料极化中具有重要的应用,这方面是通过在材料中施加高电压来实现的。下面我们将探讨高压放大器在材料极化领域的具体应用,以及其在材料科学和工程中的重要性。

首先,让我们了解一下材料极化的基本概念。材料的极化是指在外加电场的作用下,材料内部出现正负电荷分离的现象。这种电荷分离会导致材料产生极化矩,表现为材料的极化性。材料极化是材料电学性质的重要指标,对材料的设计、性能评价和应用具有重要意义。而高压放大器在材料极化领域的应用涉及多个方面,包括:

介电常数介电损耗测试:在材料科学研究中,高压放大器被应用于测试材料的介电常数和介电损耗。施加高电压信号可以使材料内部产生极化,研究人员可以通过测量材料的电容和损耗因子来评估材料的介电性能。这对于电子器件、绝缘材料和电介质材料的研究与应用具有重要意义。

电介质材料的极化效果研究:高压放大器还被用于研究电介质材料的极化效果。通过施加高电压信号,研究人员可以评估电介质材料在不同电压下的极化性能,包括其极化强度、极化效率和极化稳定性等。这对于电力系统中的绝缘材料选择和优化具有重要意义。

电场极化对材料性能的影响研究:高压放大器还能够用于研究外部电场对材料性能的影响。通过施加高电压信号,可以模拟材料在不同电场下的电学响应,包括电介质击穿、介电破裂和极化相关的电学现象。这对于深入理解电场对材料性能的影响具有重要意义。

电极化材料的工程应用:高压放大器也被广泛应用于电极化材料的工程应用。通过施加高电压信号,可以实现对电极化材料的极化控制和调节,例如调节电介质材料的介电常数、改善介电损耗等。这对于电子器件、通信设备和能量存储器件的设计与优化具有重要意义。高压放大器的知识百科:https://www.aigtek.com/products/bk-gyfdq.html

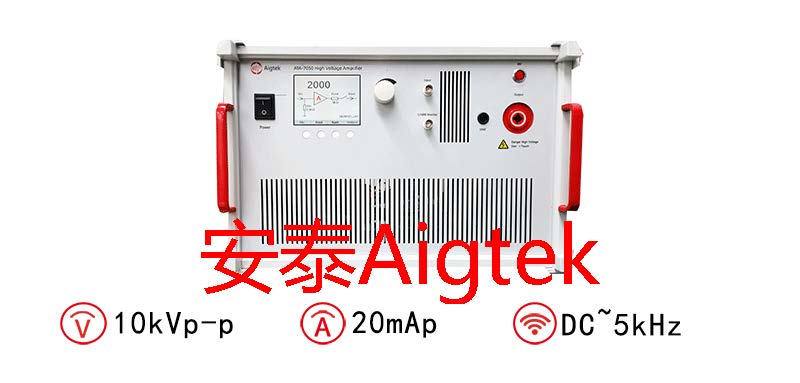

  图:ATA-7050高压放大器指标参数

  高压放大器在材料极化领域具有多种重要应用。其稳定的高电压输出和精确的控制能力,为材料极化研究提供了重要的工具和方法。通过高压放大器的应用,研究人员可以对材料的电学性能进行全面的评估,推动材料科学与工程的发展。
