直流电流怎么测量（高精度电流检测传感器）

直流电流的检测方法一般分为直接式和非直接式，直接式一般是通过串联电阻检测电压的方法；非直接式测 量一般通过检测电流产生的磁场实现的，由于电流周围会产生磁场，我们可以间接的通过测量磁场的大小得到被测电流的大小。直接式测量主要指分流器；非直接式 测量主要包括霍尔电流传感器和直流电流互感器，下面将主要介绍这几种直流电流检测方法的原理及应用。

直流电流怎么测量

分流器

分流器是一种直接式测量方法，基于电阻两端电压的原理构建。它具有高精度、结构简单和成本低廉的优点。然而，分流器对测量电阻和信号放大电路有较高要求，且温度漂移和大电流下的损耗问题限制了其应用。

应用场景：适用于电压不高、电流相对较小的情况。

直流电流互感器

直流电流互感器是一种基于磁调制原理的非直接测量传感器。它利用铁芯线圈的特性，将大电流转换为小电流，适用于测量大电流。

优点：性能稳定，功率消耗小，能承受较大负载。

缺点：线性度差，二次电流纹波较大，安装不便。

霍尔电流传感器

霍尔电流传感器利用霍尔效应，可测量直流至几十千赫兹的交流电流。高精度的霍尔电流传感器通常采用闭环式设计，通过磁平衡原理实现精确测量。

优点：电性能优越，线性好，响应快。

应用场景：简化电路设计，实现主电路与控制电路的隔离检测。

高精度电流检测传感器

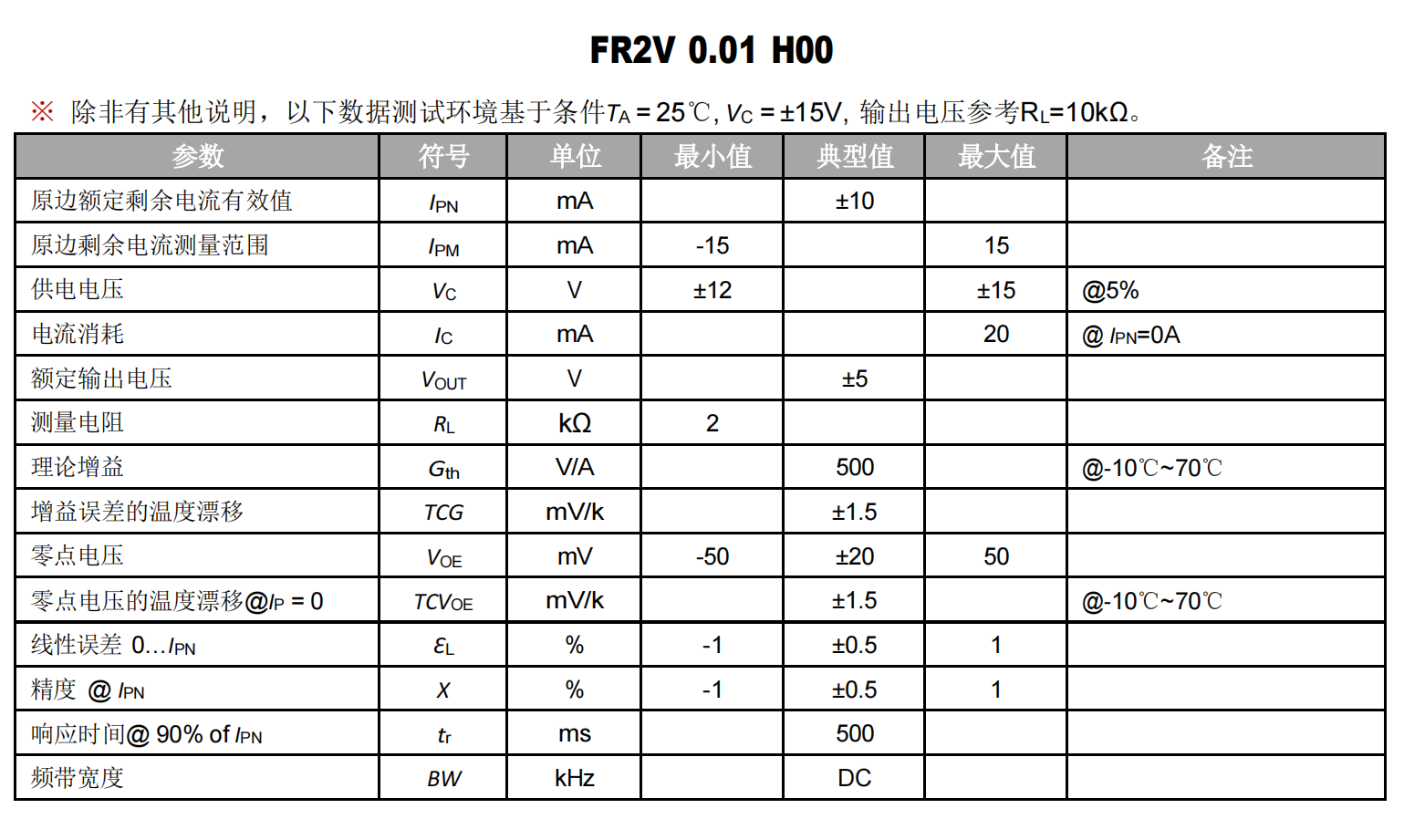

高精度电流检测传感器，如芯森电子的FR2V H00、FR5V H00、FR7V H00系列，采用先进的磁通门技术，实现了微秒级响应和微安培级别的超高精度测量，无论是微弱信号还是大电流波动，都能精确捕获。综合了互感器和分流器的优点，克服了它们的不足，极大提升了系统的控制精度与运行效率。

电流的精确测量对于各种工业和科研应用举足轻重。本文探讨了几种高精度电流检测传感器的工作原理及其应用场景，包括传统而可靠的分流器、基于磁调制原理的直流电流互感器，以及利用霍尔效应的霍尔电流传感器。这些技术各有千秋，但共同的目标是实现对电流的准确测量。选择合适的电流测量方法和传感器对于确保测量的准确性和可靠性十分重要。随着新技术的不断涌现，我们可以期待未来在电流测量领域将有更多的创新和突破，为各行各业带来更加高效和精准的解决方案。

想要了解更多传感器相关的知识，请关注芯森电子。
