400G光模块的平顶和散热片顶的区别分析

最近，销售小伙伴遇到一个棘手的问题，客户收到的光模块用不了，经过多方研究才找到了原因，原来客户购买的是带散热片的光模块，与现有的网卡插槽不匹配。那光模块的平顶和散热片顶有什么区别呢？在使用时又该如何选择，下面跟着小编一起来看看吧！

一、光模块的平顶和散热片顶的区别

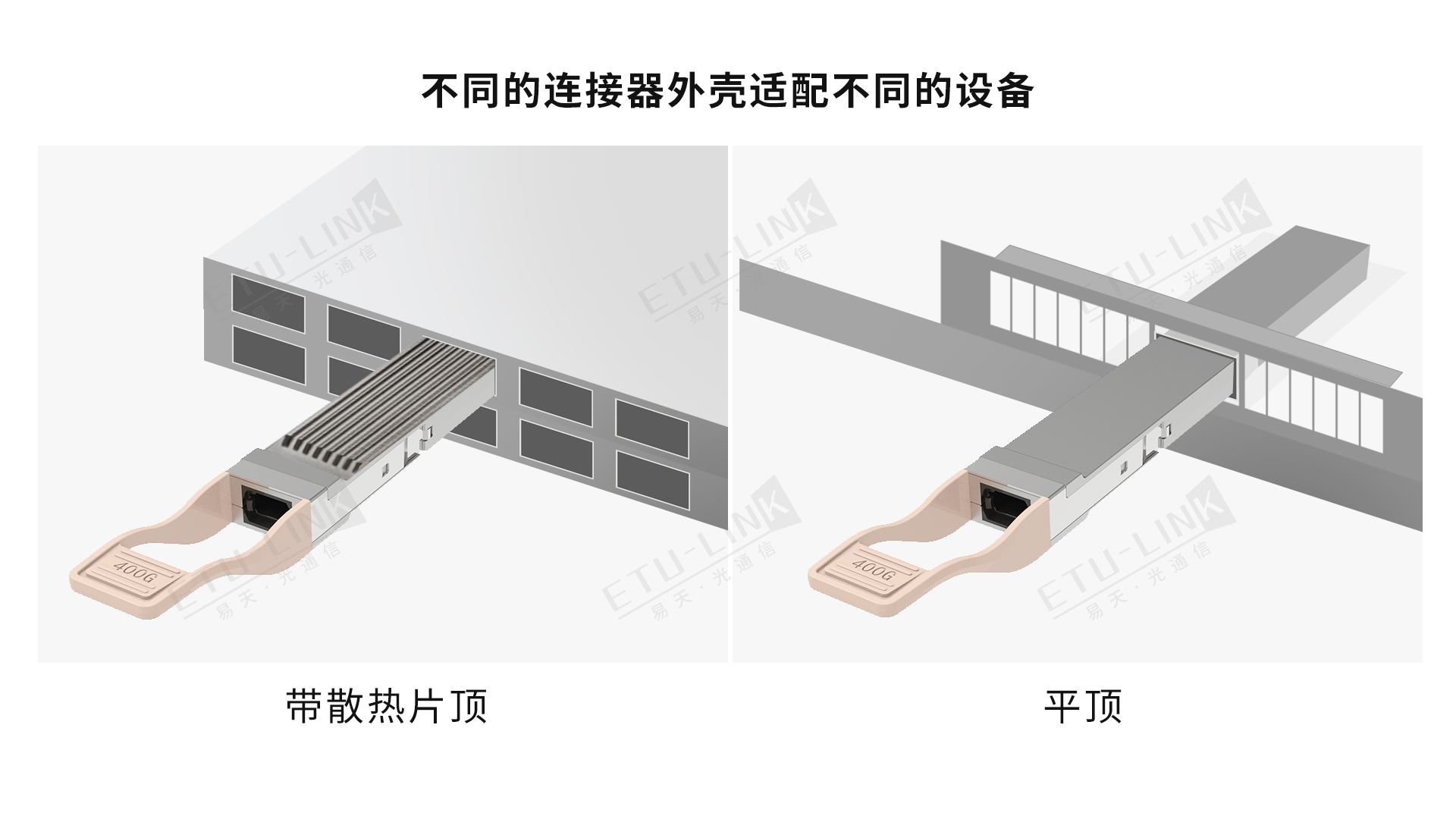

光模块中的平顶和散热片顶通常指的是光电器件中的两种不同结构：

平顶（Flat-top）：平顶结构通常指光模块中的激光器或光发射器的顶部结构是平坦的。这种设计使得光能够更容易地传播和聚焦，有利于在光纤或其他传输介质中更有效地传输光信号。平顶的设计可以提高光的耦合效率和传输效率，在一些高性能光通信或光传感器中比较常见。

带散热片顶（Heatsink-top）：散热片顶结构通常指激光器或光电器件的顶部设计具有散热片。这些散热片通常用于有效地散热，以保持器件工作温度在安全范围内。在高功率或高密度应用中，器件可能会产生大量热量，需要通过散热片将热量传递到周围的环境中，以防止器件过热而损坏。因此，散热片设计对于光模块的长期稳定运行至关重要。

二、光模块的平顶和散热片顶该如何选择

随着传输速率的增长，光模块的体积也逐渐小型化，对内部光器件的要求也越来越高，解决散热问题是非常有必要的。光模块的平顶和散热片顶各有其优势，选择哪个更好主要取决于传输速率、接口类型、封装方式和具体的应用场景和需求。

传输距离和速率要求：如果你的应用需要长距离高速传输，则平顶结构可能更适合，因为它有利于提高光的耦合效率和传输效率。而对于短距离或低速传输，可以更多地考虑散热片顶结构。

热管理需求：如果你的应用中激光器或光电器件需要处理大量功率或密度较高的能量，那么散热片顶结构可能更为重要，因为它有利于有效地散热，从而保持模块的稳定运行，防止过热导致性能下降或损坏。特别是在高功率光通信或激光雷达等应用中，良好的热管理至关重要。

成本和复杂度：平顶版本的光模块设计简洁，没有额外的散热片结构，因为它主要关注光的传输效率，而散热片顶结构可能需要更复杂的设计和制造过程，以确保良好的散热性能。因此，在考虑成本和复杂度时，你需要权衡这两种选择。

环境条件：考虑你的应用将在什么样的环境条件下运行。如果环境温度较高或者有可能受到其他热源影响，良好的散热能力可能更为重要。

可靠性和稳定性要求：如果你的应用对于器件的长期稳定运行有较高的要求，那么选择能够提供良好热管理的散热片顶结构可能更为合适。

三、常见的平顶和带散热片顶的光模块及应用

在800G OSFP系列中， SR8、DR8和2FR4光模块均采用散热片顶设计，以确保在高速数据传输过程中的稳定运行和高效散热。而400G OSFP SR4和DR4光模块采用平顶设计，适用于对散热要求相对较低的应用环境。

散热片顶的光模块特别适用于需要高散热效率的交换机设备，包括Quantum-2 InfiniBand交换机和Spectrum-4以太网交换机，它们在处理大量数据时，散热片顶的光模块能够提供必要的热管理。

平顶插槽通常应用在适配器和数据处理单元（DPU）中，例如ConnectX-7 InfiniBand适配器卡和BlueField-3 DPU，采用平顶设计，配合散热片散热器，以满足这些设备在不同工作状态下的散热需求。

平顶版本和散热片顶版本具有相同的内部结构，但由于散热片顶版本含散热片所以其高度较高。在传输功率方面，OSFP光模块的散热片集成在模块外壳内部，并且具有比QSFP-DD光模块更大的散热表面积，从而使得散热部件与散热片之间的热接触达到最佳，散热性能优于QSFP-DD光模块。

因此，在选择光模块时，还需要综合考虑这些因素，选择最适合自己需求的产品。本期文章内容到这里就结束了，易天可提供400G平顶和带散热片顶的光模块，欢迎咨询了解！
