SPD后备保护器微断电流的确定方法

在电气系统中，电涌保护器（Surge Protective Device，SPD）用于保护设备免受瞬态过电压的影响。然而，SPD本身可能在某些情况下失效，如过度电流或热量引起的损坏。因此，SPD后备保护器（Backup Protector）作为一种重要的保护措施被引入，用于在SPD失效时提供进一步的保护。本文将详细讨论SPD后备保护微断电流的确定、应用原理、接线方法以及后备保护器的选型原则。

一、SPD后备保护微断电流的确定

定义和作用

微断电流是指在SPD失效或过载时，SPD后备保护器触发的电流值。正确确定微断电流至关重要，因为它直接关系到保护器的反应速度和系统的安全性。

确定方法

SPD的标称放电电流（In）和最大放电电流（Imax）：SPD的主要参数决定了其能承受的瞬态电流能力。后备保护器的微断电流应高于SPD的In但低于Imax。

系统的工作电流：后备保护器的微断电流应高于系统的最大工作电流，以避免正常运行时误动作。

设备的耐受能力：后备保护器的微断电流还需考虑被保护设备的耐受能力，确保在故障情况下设备不会受到损坏。

具体计算

例如，对于一个标称放电电流为20kA、最大放电电流为40kA的SPD，其后备保护器的微断电流应设置在25kA到35kA之间。

二、SPD后备保护器的应用原理

工作机制

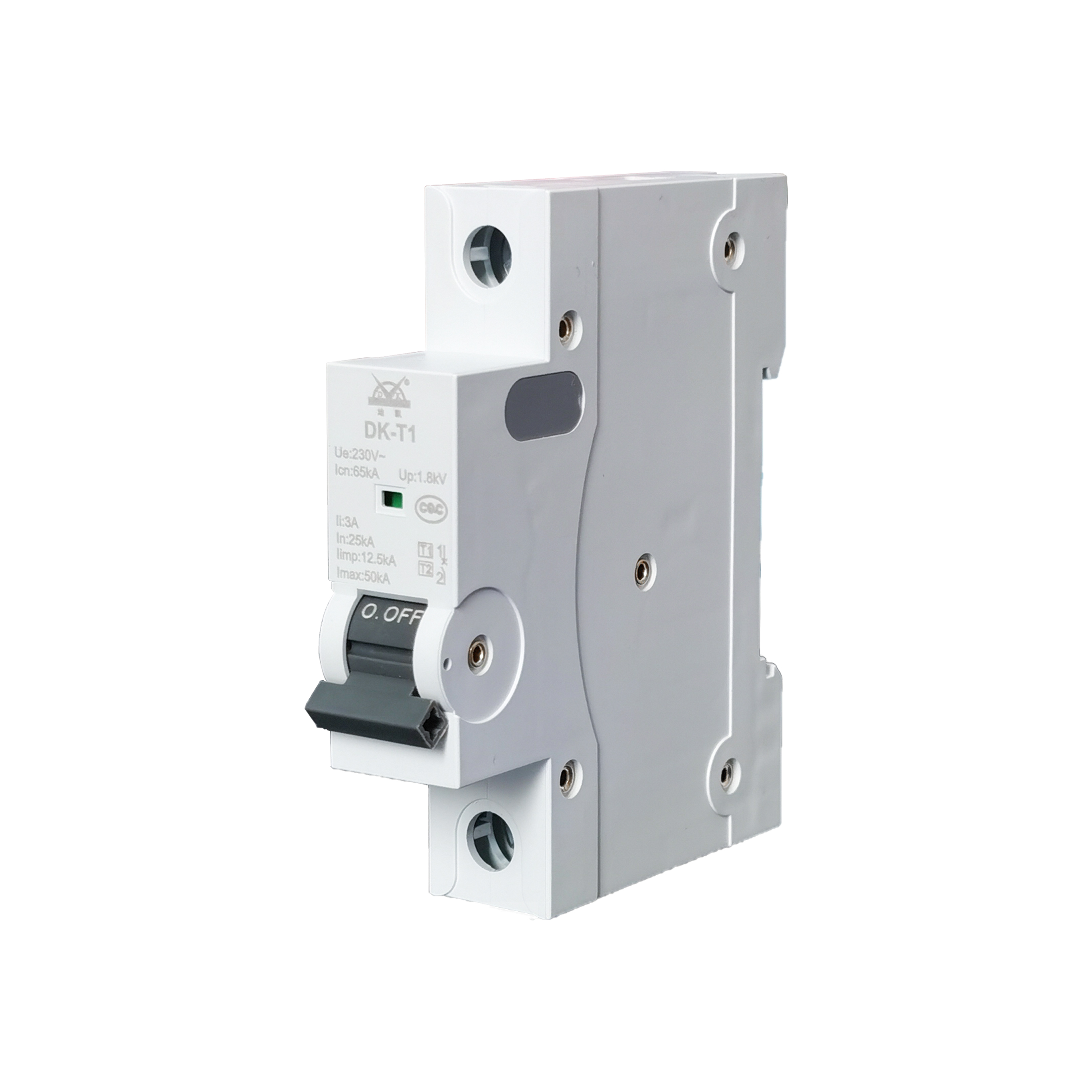

SPD后备保护器主要采用微型断路器（MCB）或熔断器的形式。当SPD失效或过载时，后备保护器会快速切断电路，防止故障电流继续流动，从而保护下游设备和系统安全。

选择适当的保护器类型

微型断路器（MCB）：适用于中低压系统，反应速度快，便于重置。

熔断器：适用于高压或高能量系统，一次性使用，需要更换，但成本较低。

时间-电流特性

后备保护器的时间-电流特性曲线（T-I曲线）是选择合适保护器的重要依据。T-I曲线表示断路器在不同电流值下的反应时间，合适的曲线选择可以确保保护器在必要时迅速断开而不在正常条件下误动作。

三、地凯科技SPD后备保护器的接线方法

标准接线

串联接线：后备保护器通常与SPD串联接入电路中，确保在SPD失效时，保护器能及时断开电路。

位置选择：后备保护器应尽可能靠近SPD安装，以减少连接电缆的电感效应，提升保护效果。

具体步骤

确定安装位置：选择一个便于接线和维护的位置，通常在配电箱内。

连接导线：根据电路要求选择适当截面的导线，将后备保护器的进线端与电源连接，出线端与SPD连接。

检查和测试：接线完成后，进行全面检查和测试，确保所有连接牢固，功能正常。

注意事项

导线截面：根据负载电流选择合适截面的导线，确保不出现过热或过载问题。

连接紧固：所有接线端子应紧固可靠，防止因松动引起的接触不良或电弧。

标识清晰：对接线进行清晰标识，方便日后维护和检修。

四、地凯科技后备保护器的选型原则

电气参数匹配

额定电流（In）：后备保护器的额定电流应略高于SPD的最大工作电流，以避免误动作。

额定电压（Un）：确保后备保护器的额定电压适应系统电压。

时间-电流特性

根据系统的实际需要选择合适的时间-电流特性曲线。例如，对于敏感设备，可以选择反应速度更快的B型曲线；对于一般负载，可以选择C型或D型曲线。

环境适应性

温度：选择适应工作环境温度范围的保护器，确保在高温或低温条件下性能稳定。

湿度：在高湿度或有腐蚀性气体的环境中，应选择具有防护等级的保护器。

维护和更换

可维护性：选择易于维护和重置的保护器，如MCB。

成本效益：综合考虑初期成本和后期维护成本，选择性价比高的产品。

标准和认证

选择符合相关国际和国家标准的保护器，如IEC、UL、GB等，确保产品质量和安全性能。

地凯科技SPD后备保护器在电气系统中的作用不可忽视，通过正确确定微断电流、理解应用原理、规范接线方法以及合理选型，可以有效提升系统的安全性和稳定性。在实际应用中，应结合具体工程要求和现场环境，选择最合适的后备保护方案，确保电气系统的长久可靠运行。
