思瑞浦发布首款汽车级电流检测放大器TPA132Q！具备PWM抑制能力，助力新能源汽车电机驱动、工控智

聚焦高性能模拟芯片和嵌入式处理器的半导体供应商思瑞浦3PEAK（股票代码：688536）全新推出具有增强PWM抑制能力的汽车级双向电流检测放大器TPA132Q。

TPA132Q在高频噪声环境下，提供了出色的电流检测精度和快速响应，可广泛应用于新能源汽车电机驱动、电源管理和工业自动化等领域。

在汽车电机驱动和工业控制等应用中，PWM（脉宽调制）波常用于调节电机速度、位置或控制阀门的开关状态。PWM信号通过频繁的开关操作来调节电压和电流，然而，这些高频开关操作会带来明显的共模瞬变（ΔV/Δt），对电流检测电路带来噪声干扰、瞬态误差等一系列挑战。

TPA132Q因其增强PWM抑制能力、超宽共模电压范围（-4V至80V）、高带宽（1MHz）和高精度低漂移等特性，成为这类应用中电流检测应用的理想选择。

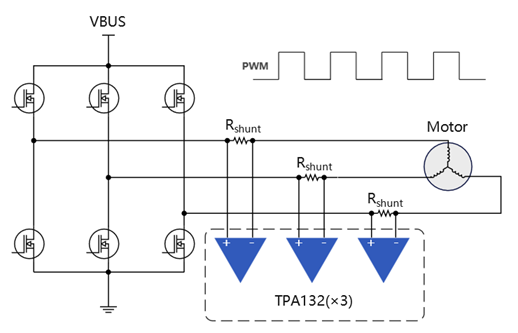

TPA132Q典型应用

TPA132Q产品优势

增强的PWM抑制能力

TPA132Q采用了独特的电路设计，能够有效抑制由PWM引起的输入共模瞬态。这一优势保证了在电机驱动和电磁阀控制等高频噪声环境中，电流检测依然保持高精度和稳定性。下图显示了输入共模从0V到80V跳变时，输出共模电压基本稳定不变。此外提供高达150dB的直流共模抑制比（CMRR）。

TPA132Q共模瞬态响应

宽共模电压范围

TPA132Q的宽共模电压范围（-4V至80V）使其能够在各种复杂电压环境下可靠工作，有效避免因电压超出范围而导致的检测失误，可用于高边和低边检测场景。例如，在电磁阀应用中，高边开关从开启到关闭的过程中，由于感性负载（电磁阀线圈）对电流的影响，共模电压可能从正48V变到负0.7V，TPA132Q都能够正常工作。

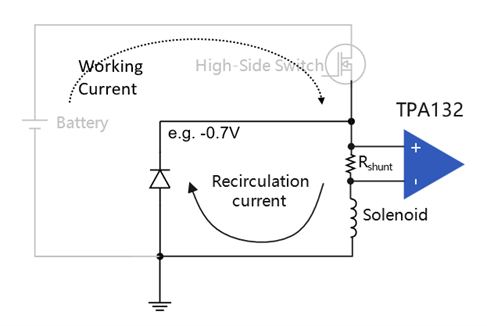

TPA132Q电磁阀应用负电压输入

高精度和低漂移

对于电机驱动和电磁阀等工业控制，精准的电流检测至关重要。TPA132Q具有极低的增益误差（±0.05%）和增益温漂（1.5 ppm/°C），以及极低的失调电压（±20 μV）和失调温漂（0.15 uV/°C），确保了电流检测的高精度和长期稳定性。

TPA132Q增益误差温漂曲线

上下电过程中输出信号无毛刺

在电机驱动等系统中，电流检测是实现闭环控制的重要环节。一些放大器在上电或者下电过程中，由于内部电路节点是不可控的状态，放大器输出信号可能会出现短脉冲，这些短脉冲可能会对引起后级系统的误动作。TPA132Q通过设计优化，即使在有80V输入共模时，电源上下电过程中输出信号也没有误脉冲。

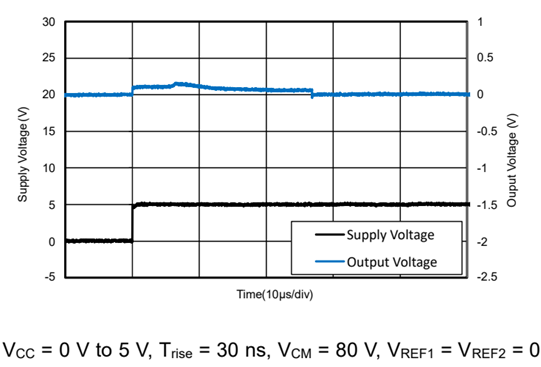

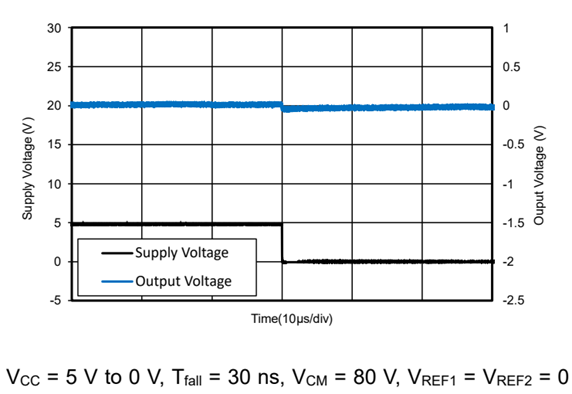

TPA132Q上下电输出无毛刺

TPA132Q产品特性

供电电压：3.0V~5.5V
共模电压：-4V~80V
增强的PWM抑制能力
上下电输出无毛刺
低失调电压：±20μV
高带宽：1MHz
内部增益选项：20V/V、50V/V、100V/V、200V/V⁽¹⁾、500V/V
高共模抑制比CMRR：150dB DC
AEC-Q100认证
封装：SOP8、TSSOP8

(1) 对于未来的产品，请联系思瑞浦销售以获取更多信息。

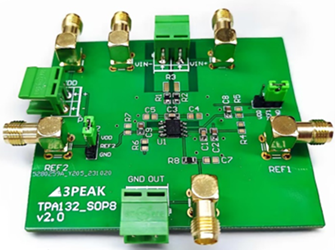

TPA132Q EVM

TPA13x产品系列可提供样品和评估板服务, 如有需求请联系思瑞浦当地销售团队或邮件至business@3peak.com，您也可电话联系思瑞浦销售021-51090810转分机6016。
