电源浪涌保护器的正确接线方法

浪涌保护器（Surge Protective Device，SPD）是用于限制瞬态过电压并将浪涌电流分流至地的设备。它们广泛应用于电力系统、通讯系统和各类电子设备的保护中。为了确保浪涌保护器能够有效发挥作用，正确的接线是至关重要的。本文将详细介绍一级、二级和三级浪涌保护器的接线步骤，并讨论接线的注意事项和施工参数。

一级浪涌保护器接线步骤

一级浪涌保护器通常安装在低压配电系统的入口处，用于保护整个系统免受外部雷电和电网操作过电压的影响。以下是一级浪涌保护器的接线步骤：

选择安装位置：确定安装位置应尽量靠近配电柜的进线端，确保浪涌电流能够迅速被引导到地。

断电：在接线前，必须断开配电系统的电源，以确保安全。

安装底座：将浪涌保护器的底座固定在配电柜内的合适位置。

接地线连接：将浪涌保护器的接地端子与配电柜的接地排牢固连接，接地电阻应小于10欧姆，以确保浪涌电流能有效导出。

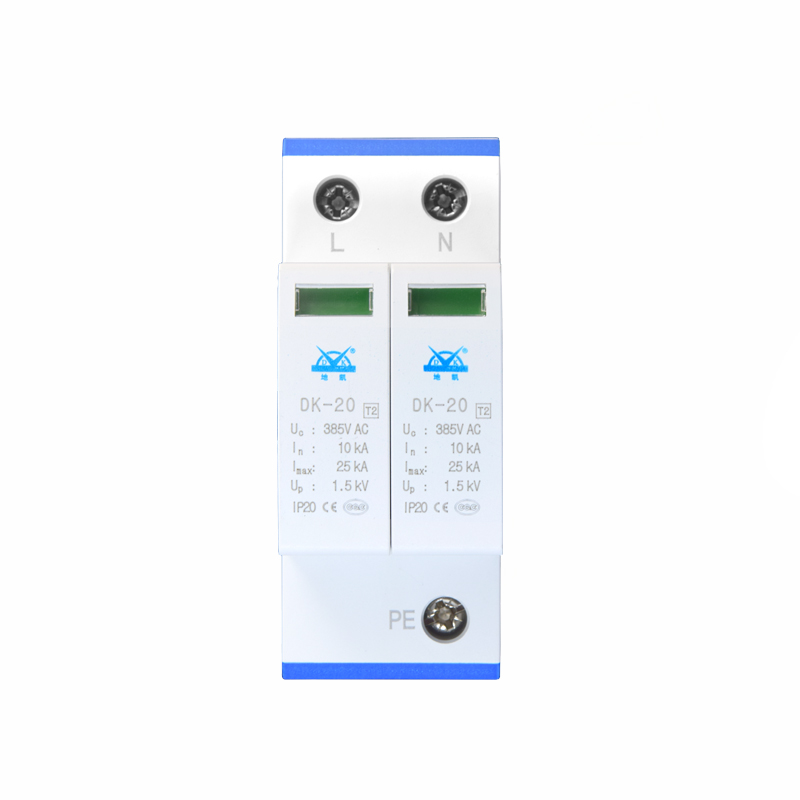

相线和中性线连接：根据浪涌保护器的型号和规格，将相线（L）和中性线（N）分别接入保护器的相应端子，注意确保接线紧固可靠。

检查和测试：接线完成后，进行全面检查，确保所有连接点无松动或接触不良，然后恢复电源进行测试，确认浪涌保护器工作正常。

二级浪涌保护器接线步骤

二级浪涌保护器通常安装在分配电板或终端设备前，用于进一步降低一级保护器未能完全抑制的剩余电压。以下是二级浪涌保护器的接线步骤：

选择安装位置：通常安装在次级配电柜内或重要设备的前端，确保距离一级浪涌保护器适当（建议不超过10米）。

断电：在接线前，必须断开相关电路的电源，确保操作安全。

安装底座：将浪涌保护器的底座安装在配电柜或设备箱内的适当位置。

接地线连接：将浪涌保护器的接地端子与配电柜或设备的接地排牢固连接，接地电阻应小于10欧姆。

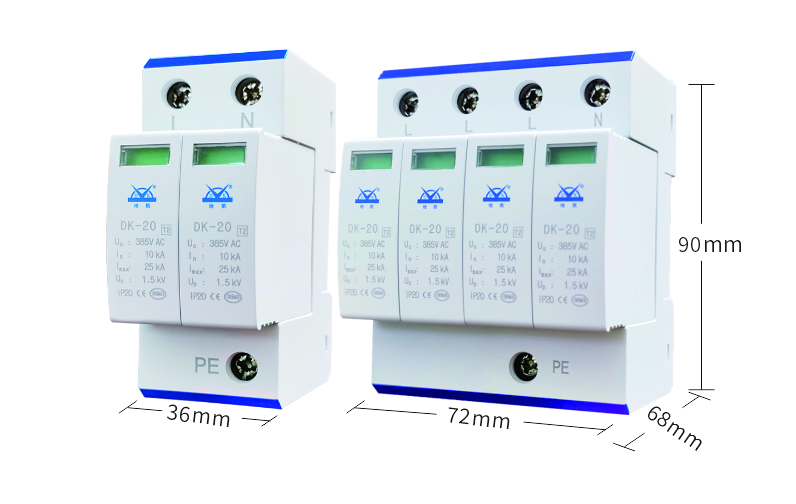

相线和中性线连接：根据浪涌保护器的型号和规格，将相线（L）和中性线（N）分别接入保护器的相应端子，确保接线牢固可靠。

检查和测试：接线完成后，进行全面检查，确保所有连接点无松动或接触不良，然后恢复电源进行测试，确认浪涌保护器工作正常。

三级浪涌保护器接线步骤

三级浪涌保护器通常安装在终端设备的电源输入端，用于对敏感电子设备提供最后一级保护。以下是三级浪涌保护器的接线步骤：

选择安装位置：安装在终端设备的电源输入端附近，确保尽量靠近设备。

断电：在接线前，必须断开设备的电源，确保操作安全。

安装底座：将浪涌保护器的底座安装在设备箱或配电板内的适当位置。

接地线连接：将浪涌保护器的接地端子与设备或配电板的接地排牢固连接，接地电阻应小于10欧姆。

相线和中性线连接：根据浪涌保护器的型号和规格，将相线（L）和中性线（N）分别接入保护器的相应端子，确保接线牢固可靠。

检查和测试：接线完成后，进行全面检查，确保所有连接点无松动或接触不良，然后恢复电源进行测试，确认浪涌保护器工作正常。

地凯科技浪涌保护器接线的注意事项

接地电阻：接地系统的电阻应尽可能低，通常要求小于10欧姆，以确保浪涌电流能有效导入地。

线缆选择：选择合适的接线电缆，确保其截面能够承受浪涌电流，通常推荐使用截面不小于10mm²的铜线。

线缆长度：尽量缩短接地线和相线的长度，以减少线路上的感应电压，建议接地线长度不超过1米。

防护等级：根据安装环境选择合适防护等级的浪涌保护器，确保其能够在恶劣环境下可靠运行。

维护检查：定期检查浪涌保护器的接线状态和工作情况，及时发现和处理潜在问题。

接线施工参数

接地电阻：小于10欧姆。

接线电缆截面：不小于10mm²的铜线。

接地线长度：不超过1米。

浪涌保护器防护等级：根据环境选择IP20到IP67不等。

地凯科技浪涌保护器的接线方法和具体案例

以下是一个浪涌保护器安装的具体案例：

某办公大楼安装浪涌保护器，涉及一级、二级和三级保护。大楼主配电室安装了一级浪涌保护器，楼层配电箱安装了二级浪涌保护器，关键服务器和通信设备前安装了三级浪涌保护器。

一级浪涌保护器安装：主配电室内，距离配电柜进线端最近处安装。选择一款标称电压为380V，最大放电电流100kA的一级浪涌保护器，接地电阻测量为5欧姆，接线采用16mm²的铜线，确保接地线长度不超过0.8米。

二级浪涌保护器安装：每个楼层的配电箱内，选择一款标称电压为220V，最大放电电流40kA的二级浪涌保护器，接地电阻测量为6欧姆，接线采用10mm²的铜线，确保接地线长度不超过1米。

三级浪涌保护器安装：关键设备（服务器和通信设备）前，选择一款标称电压为220V，最大放电电流20kA的三级浪涌保护器，接地电阻测量为8欧姆，接线采用6mm²的铜线，确保接地线长度不超过0.5米。

正确接线是确保浪涌保护器有效保护电力系统和设备的关键。通过遵循上述接线步骤和注意事项，可以确保浪涌保护器在发生瞬态过电压时迅速导出浪涌电流，保护系统和设备的安全运行。定期维护和检查也至关重要，以确保浪涌保护器在整个生命周期内始终处于最佳工作状态。
