一、浪涌保护器的作用
浪涌保护器（Surge Protection Device，简称SPD）是一种用于保护电气设备和系统免受过电压瞬变损害的装置。它能够在电力系统中出现雷击、开关操作、大型电气设备启停等导致的瞬时过电压时，迅速将过电压限制在安全范围内，从而保护电气设备的安全运行。
1.1 过电压和浪涌的来源
过电压是一种瞬时电压，其幅值超出系统的额定电压。在实际应用中，过电压主要来源于两方面：
自然现象：雷击是最常见的自然现象之一，雷电放电产生的高能量电流通过输电线路传导到电气系统，造成瞬间的高电压。
人为因素：大功率设备的启停、开关操作、电力线路故障等也会引发电压波动，导致过电压现象。
1.2 浪涌保护器的工作原理
浪涌保护器通过非线性元件（如压敏电阻、气体放电管、瞬态抑制二极管等）对过电压进行吸收和钳制。当系统电压正常时，浪涌保护器呈高阻状态，不影响系统的正常运行；当出现瞬态过电压时，浪涌保护器的非线性元件会迅速响应，呈低阻状态，将过电压泄放到地，从而保护电气设备。
1.3 浪涌保护器的分类
根据使用环境和保护对象的不同，浪涌保护器可以分为以下几类：
电源浪涌保护器：用于电力系统中，保护设备免受电源线路上的浪涌冲击。
信号浪涌保护器：用于数据通信线路、控制信号线路，保护通信设备和控制设备。
天馈浪涌保护器：用于无线电通信系统中的天线馈线，保护无线电设备。
二、浪涌保护器的接线方法
浪涌保护器的接线方法直接关系到其保护效果和系统的安全性。下面介绍几种常见的浪涌保护器接线方法。
2.1 电源浪涌保护器接线
电源浪涌保护器一般安装在电源进线处，接线方法如下：

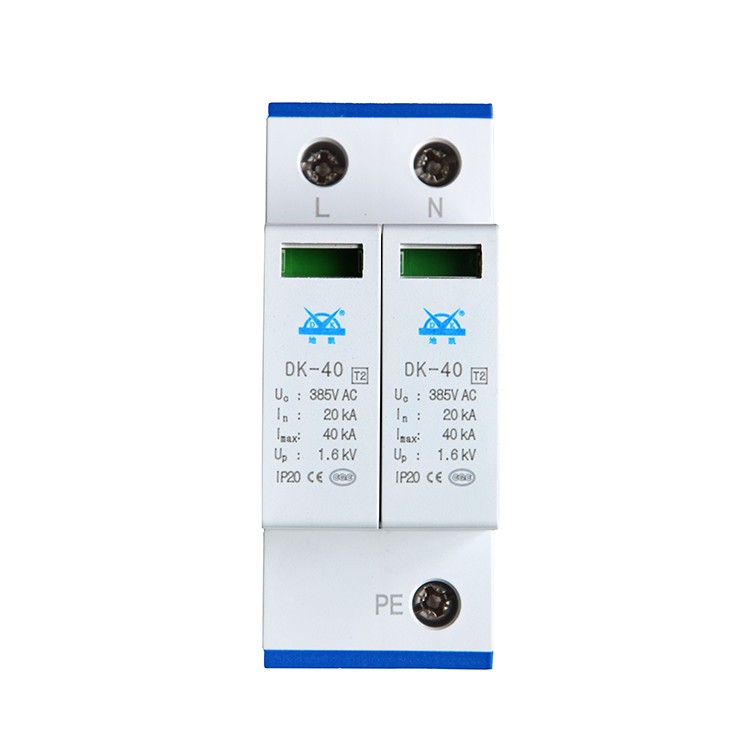

单相电源系统：在单相电源系统中，浪涌保护器的接线主要包括火线（L）、零线（N）和接地线（PE）。接线步骤如下：
火线（L）接浪涌保护器的输入端L。
零线（N）接浪涌保护器的输入端N。
浪涌保护器的输出端L和N分别接到负载的火线和零线。
浪涌保护器的接地端（PE）接地。

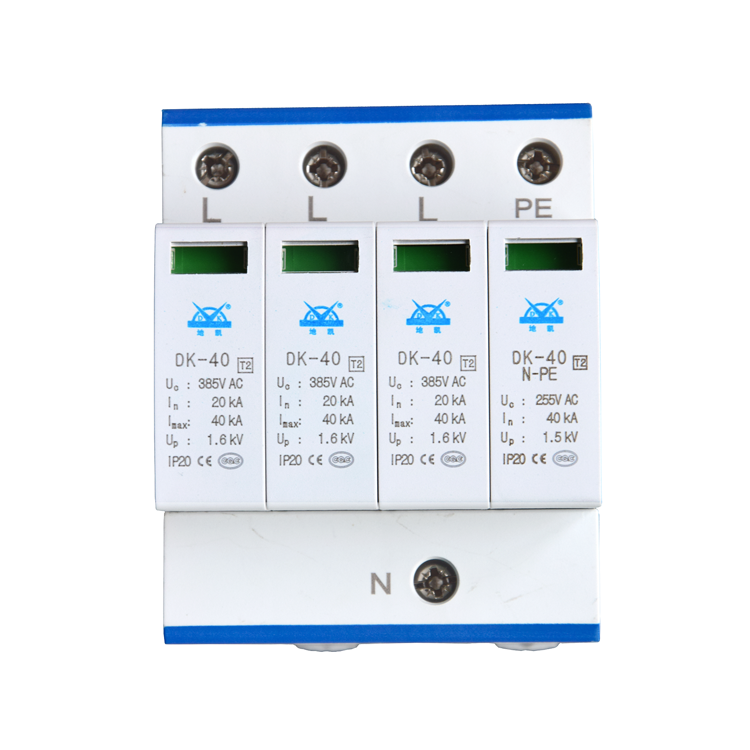

三相电源系统：在三相电源系统中，浪涌保护器的接线包括三相火线（L1、L2、L3）、零线（N）和接地线（PE）。接线步骤如下：
三相火线L1、L2、L3分别接浪涌保护器的输入端L1、L2、L3。
零线（N）接浪涌保护器的输入端N。
浪涌保护器的输出端L1、L2、L3和N分别接到负载的三相火线和零线。
浪涌保护器的接地端（PE）接地。
2.2 信号浪涌保护器接线
信号浪涌保护器用于保护数据通信和控制信号线路。接线方法根据具体的信号类型不同而有所不同：
单线信号系统：对于单线信号系统，浪涌保护器通常串联在信号线路中。接线步骤如下：
信号线（IN）接浪涌保护器的输入端。
浪涌保护器的输出端接到负载设备的信号输入端。
浪涌保护器的接地端接地。

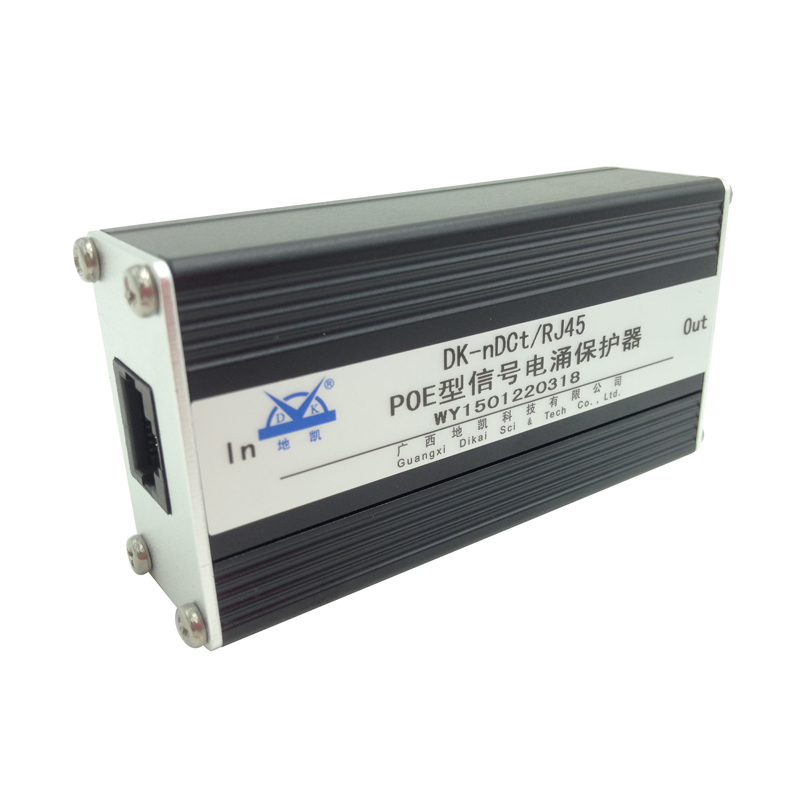

多线信号系统：对于多线信号系统，如以太网、RS485通信线路等，浪涌保护器的接线通常包括多根信号线和接地线。接线步骤如下：
将多根信号线分别接入浪涌保护器的相应输入端。
浪涌保护器的输出端接到负载设备的相应信号输入端。
浪涌保护器的接地端接地。
2.3 天馈浪涌保护器接线
天馈浪涌保护器用于无线电通信系统中的天线馈线保护。接线方法如下：
将天线馈线从天线引出的一端接入浪涌保护器的输入端。
将浪涌保护器的输出端连接到无线电设备的天线输入端。
将浪涌保护器的接地端接地。
三、地凯科技浪涌保护器的行业应用
浪涌保护器在各行各业都有广泛应用，尤其是在需要高度可靠性的电气和电子设备领域。下面介绍几种典型的行业应用。
3.1 电力行业
电力行业是浪涌保护器应用最广泛的领域之一。电力系统中存在大量的电气设备，受到雷击、操作过电压等因素影响较大。浪涌保护器的应用可以有效地保护变压器、开关设备、输电线路等设备的安全，减少因浪涌电压引起的设备损坏和系统故障，提高电力系统的可靠性。
3.2 通信行业
通信行业中的通信设备和线路对电压波动非常敏感。浪涌保护器在通信基站、数据中心、无线通信系统等场景中得到了广泛应用。通过安装浪涌保护器，可以有效防止雷击和电源系统波动对通信设备的损害，保障通信系统的稳定运行。
3.3 工业自动化
工业自动化系统中广泛使用PLC、DCS、传感器、执行器等设备，这些设备对电压波动和浪涌电压极为敏感。浪涌保护器在工业自动化系统中的应用，可以有效地保护控制系统和设备，防止因浪涌电压引起的系统故障和设备损坏，确保生产过程的稳定性和安全性。
3.4 建筑智能化
现代建筑中的智能化系统，如智能安防、楼宇自动化、智能照明等，对电力系统的可靠性要求很高。浪涌保护器在智能建筑中的应用，可以保护各种智能设备和系统，防止雷击和电力系统波动对设备的影响，提高智能化系统的稳定性和安全性。
3.5 军事领域
军事领域的电子设备对电力系统的可靠性和稳定性要求极高，任何电压波动都有可能影响军事行动的安全和效果。浪涌保护器在军事电子设备和系统中的应用，可以有效地防止雷击、电磁脉冲等对设备的损害，确保军事设备的安全和可靠。
四、浪涌保护器的选择和安装注意事项
4.1 浪涌保护器的选择
选择适当的浪涌保护器需要考虑以下几个方面：
系统电压等级：根据被保护系统的额定电压选择相应电压等级的浪涌保护器。
浪涌保护等级：根据被保护设备的耐压水平选择适当的浪涌保护等级，确保浪涌保护器在保护设备的同时不会影响设备的正常运行。
响应时间：选择响应时间短的浪涌保护器，以确保在瞬态过电压出现时能够迅速响应，及时保护设备。
漏电流和残压：选择漏电流小、残压低的浪涌保护器，确保浪涌保护器在保护设备时不会对系统产生不利影响。
4.2 浪涌保护器的安装注意事项
接地：浪涌保护器的接地非常重要，接地电阻应尽可能小，以保证浪涌电压能够迅速泄放到地。
安装位置：浪涌保护器应尽量安装在靠近被保护设备的位置，以减少线路阻抗对保护效果的影响。
线路匹配：安装浪涌保护器时应确保其与系统线路匹配，避免因线路不匹配导致的保护效果下降。
定期检查和维护：浪涌保护器在长时间使用后，可能会出现劣化现象，应定期检查其工作状态，及时更换老化的浪涌保护器，确保其有效性。
地凯科技浪涌保护器作为电力系统和电子设备的“安全卫士”，在保护设备免受过电压瞬变损害方面发挥着重要作用。通过正确选择和安装浪涌保护器，可以有效地提高系统的可靠性和安全性，减少因过电压引起的设备损坏和系统故障。在电力、通信、工业自动化、建筑智能化和军事领域等行业中，浪涌保护器的应用已经成为保障系统稳定运行的重要措施。
