随着急诊医学的发展，血气分析已经成为危急抢救患者监测的必备项目，特别在提高急诊抢救患者成功率方面起着关键作用。

全自动血气分析仪是一种用于测量人体动脉血样本中气体（如氧气、二氧化碳）和电解质（如氢离子浓度、钠离子浓度）等参数的医疗仪器。它可以提供关键的生理参数，帮助医护人员评估患者的呼吸功能、酸碱平衡和电解质情况，从而指导临床诊断和治疗。

工作原理

01

采集患者动脉血样本

02

样本放入反应池中，传感器通过化学反应或物理测量原理，分别测量样本中的pH值、氧气分压、二氧化碳分压、电解质浓度等参数，将样本中的参数转换为电信号，传输到电子控制系统中，根据预设的算法对数据进行处理

03

计算出血气和电解质参数的浓度值最终转换为可读的数据，处理后的测试结果（pH值、氧气分压、二氧化碳分压、电解质浓度等参数等）会显示在仪器的显示屏上，输出打印报告或将数据传输到医院信息系统中

全自动血气分析仪需具备数据处理算法，提供高精度和准确性的血气和电解质参数测量结果，存储测试数据、生成报告并输出，支持数据传输到医院信息系统，配备用户界面和操作系统，方便医务人员查看结果、进行数据分析和记录。

ARM架构处理器具有低功耗、高性能和丰富接口等优势，启扬基于NXP i.MX8M Plus处理器推出IAC-IMX8MP-CM核心板，在医疗领域具备广泛的应用。

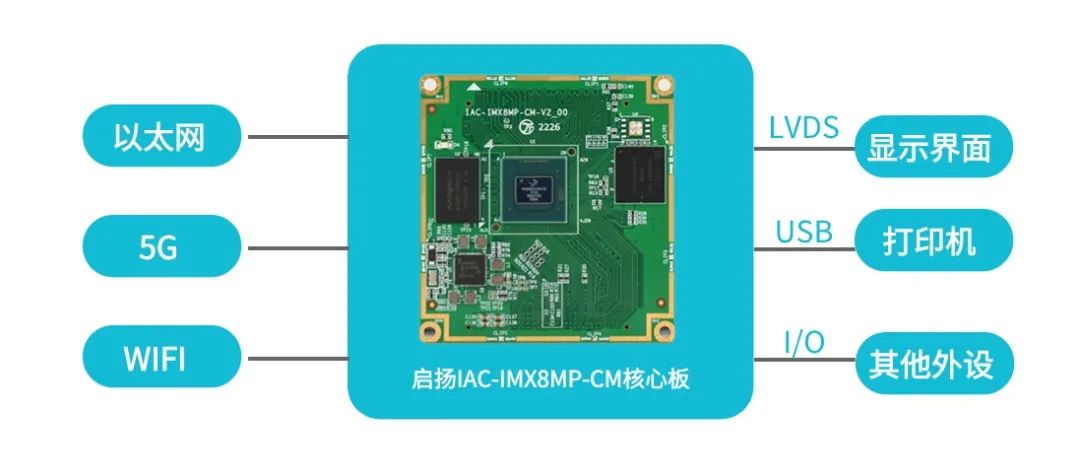

IAC-IMX8MP-CM核心板在全自动血气分析中应用的优势：

启扬IAC-IMX8MP-CM核心板基于NXP i.MX8M Plus高性能处理器，采用四核Cortex-A53，主频可达1.6GHz，提供强大计算能力，用于处理复杂的算法和数据分析任务，一个Cortex-M7内核，用于实时监测设备状态、控制样本采集和分析过程；

核心板具备2.3TOPS算力的NPU，支持主流AI框架，执行AI算法，能够加速血气样本的分析和诊断过程，进行实时的血气参数计算、异常检测和结果判读，提供快速且准确的分析结果；

在医疗仪器显示方面，核心板支持MIPI-DSI、LVDS、HDMI多种显示接口，可连接高清显示屏，实现用户显示界面；内置图像处理单元ISP，满足实时图像处理和显示，提供及时的数据反馈和可视化结果；

i.MX8M Plus核心板支持双路千兆网口、双频Wi-Fi、5G等通讯方式，能够与医疗设备、医院信息系统或云平台进行数据传输和共享，实现数据的自动备份、调取和共享，方便数据的管理和分析；

此外，核心板还拥有丰富的接口资源，可以用于连接全自动血气分析仪所需的外部设备和模块；支持安卓和Linux系统，便于用户根据自身需求灵活调整设计，快速落地产品。
