高压功率放大器是一种关键的电子电路,用于放大高电压信号,通常用于应用领域,如射频通信、医疗设备、激光系统和工业电源。设计高压功率放大器需要遵循一系列标准和要求,以确保其性能、可靠性和安全性。
1.电气性能要求:
高电压承受能力:高压功率放大器必须能够承受高电压信号,其设计应考虑电压耐受性,以确保在操作时不发生击穿或击穿。
线性度:在很多应用中,高压功率放大器需要提供高度线性的输出,以避免失真。线性度通常以谐波失真和交调失真来衡量。
带宽:高压功率放大器的带宽要求通常取决于应用,但应确保其能够放大所需频率范围内的信号。
2.可靠性要求:
温度范围:设计必须考虑高压功率放大器在广泛的温度范围内的工作能力,以适应各种工作环境。
热管理:由于高压功率放大器通常会产生大量热量,因此必须考虑散热设计,以确保温度稳定在可接受范围内。
寿命:设计必须考虑高压功率放大器的寿命,以确保其在长时间内可靠运行。
3.安全性要求:
过电流保护:设计中应包括过电流保护电路,以防止元件受损和火灾风险。
4.EMC(电磁兼容性)要求:
高压功率放大器设计必须符合电磁兼容性标准,以确保其不会产生干扰或受到外部干扰,这对于广播和通信系统至关重要。

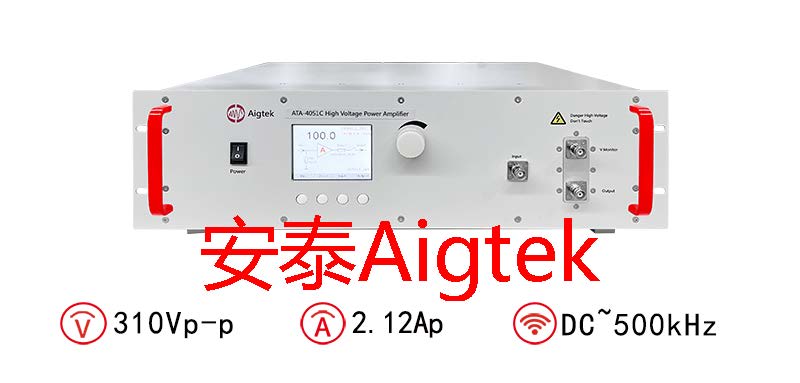

图:ATA-4051高压功率放大器指标参数
5.尺寸和重量:
高压功率放大器通常用于工业、卫星或航空航天等领域,因此其尺寸和重量可能受到限制,设计必须考虑这些因素。
6.散热和冷却:
高压功率放大器的设计必须包括有效的散热和冷却系统,以确保稳定的运行和长寿命。
高压功率放大器的设计要求标准非常严格,包括电气性能、可靠性、安全性、EMC要求、尺寸和重量、散热和冷却等。合格的高压功率放大器设计将确保在各种应用中提供卓越的性能和可靠性,从而满足不同行业的需求。
