XL/LC/LF系列连接器不会接线?操作教程手把手教你!

05/11 08:53
1691
阅读需 2 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

连接器接线方式,专业名称为端接方式,是指连接器的接触面和线缆电线之间的连接方法。设备设计方和连接器使用者在选型连接器时,会根据使用场景和工况环境来设计或选择合理的端接方式,从而满足连接器在长期使用中电气连接的牢靠性,稳定性与便捷性等差异化要求。

那么,Amass第四代直流大电流内接件XL/LC/LF系列该如何接线呢?今天小编就给大家讲讲这些连接器的接线方式吧!

XL系列接线教程

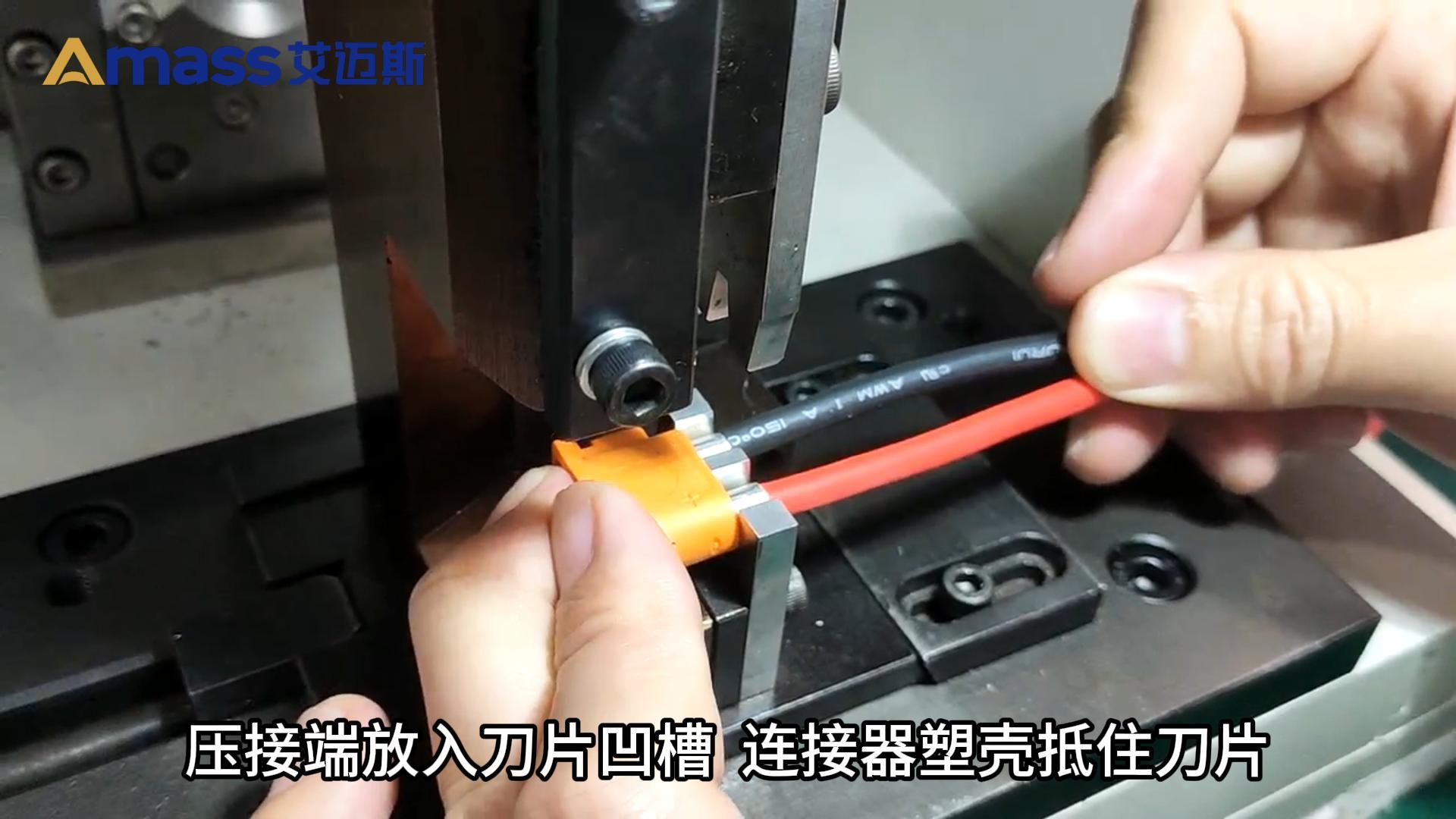

以XLB40连接器为例,将黑色剥线端塞入连接器的负极铆线孔,红色剥线端塞入连接器的正极铆线孔;之后将连接器压接端放入刀片凹槽,连接器塑壳抵住刀片,踩下脚踏板;压接动作完成后,抽离线束。

LC/LF系列接线教程

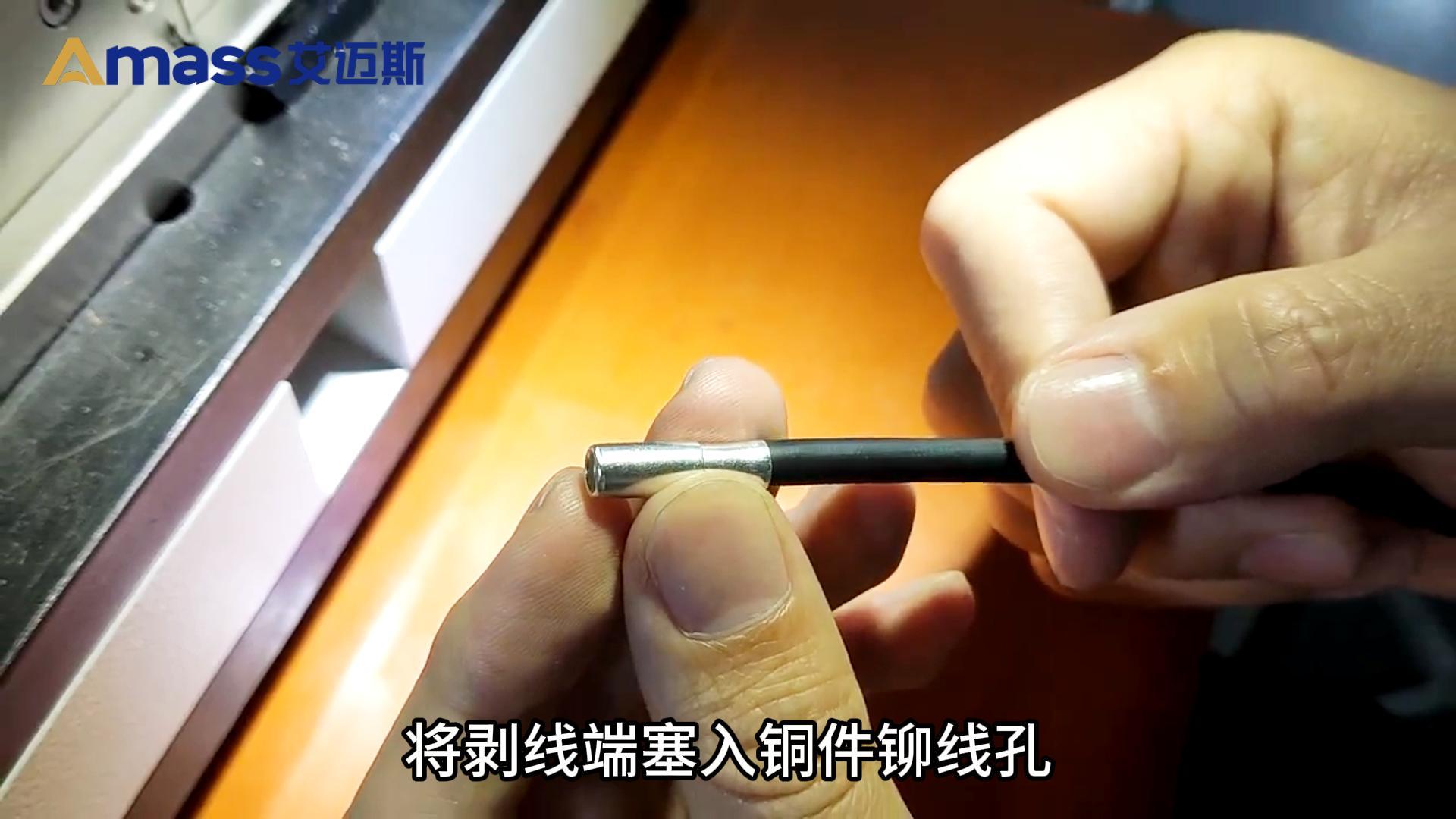

对于LC/LF系列连接器,接线步骤如下:取合格的铜件和线材试压,首先把线材的线端剥掉,并左手拿铜件,将剥线端塞入铜件铆线孔;试压,放入端子,端子顶端抵住定位器,踩下脚踏板;压接动作完成后,抽离线束。

以上就是Amass XL/LC/LF系列连接器的接线教程。如果您在操作过程中遇到任何问题或疑问,欢迎在评论区留言,我们将竭诚为您解答疑惑,共同交流学习。
