最近这两年因为各种因素影响，芯片的价格水涨船高。像ST系列的stm32价格暴涨了好几倍，stm32是很多公司以前一直都在用的芯片，突然的涨价导致新旧产品的成本都增加了不少，所以很多公司开始寻找可以替代的便宜芯片，于是很多国产方案应运而生。比如：GD32，AT32等等，我很早之前也介绍过GD32的使用和移植，不过我今天要讲的不是这些芯片。
我最近在调试一款沁恒的MCU，这也是意外发现的一款IC，首先声明一点，这里没有任何打广告的成分，纯粹是介绍一下这款IC，给大家多一种选择。沁恒微电子大家可能都没听说过，但是他们公司有一款芯片你们一定知道，那就是CH340，是一个很常用的串口转换芯片。不过我今天要讲的也不是这个IC，我今天主要介绍的是沁恒的CH32V203，我用这个MCU做一个USB键盘，感觉还可以，关键是这个芯片比ST便宜。
关于这个MCU详细的介绍这里就不讲了，你们可以自己去官网看一下，官网上还有很多其他型号的MCU，对标不不同的应用场景。我这里主要讲一下这个MCU具体要怎么使用，怎么编程和烧录。
官网地址：https://www.wch.cn/products/CH32V203.html
1 安装环境
1.1 MounRiver Studio
MounRiver Studio跟stm32不同，不是用keil编译的，而是MounRiver Studio，但是用法都是类似的。
官网下载地址：http://mounriver.com/download
下载完打开安装包直接安装，一路next即可。
1.2 WCHISPTool
WCHISPTool是烧录工具，用于MCU代码的烧录。

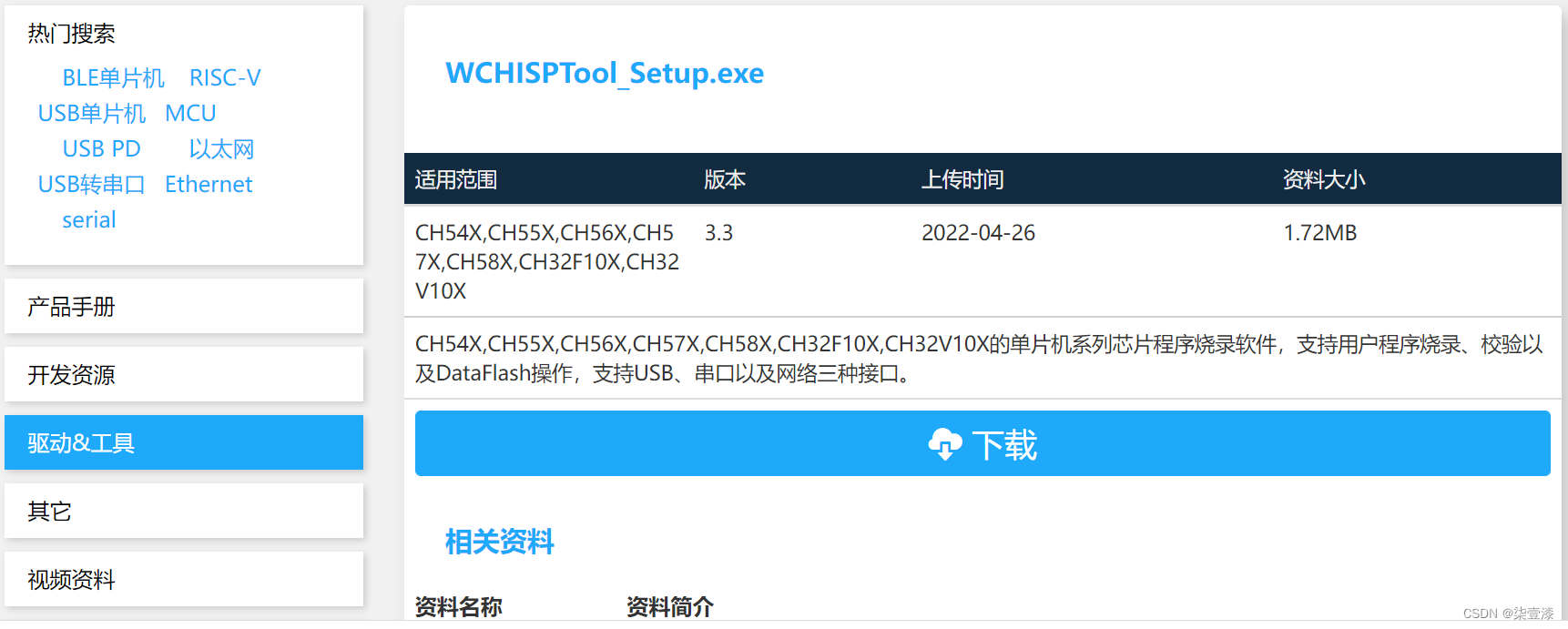

官网下载地址：https://www.wch.cn/downloads/WCHISPTool_Setup_exe.html
提示：PS：官网上还有很多资料，可以根据自己使用下载，比如：芯片手册，PCB，代码例程，驱动，调试工具等。
2 新建工程

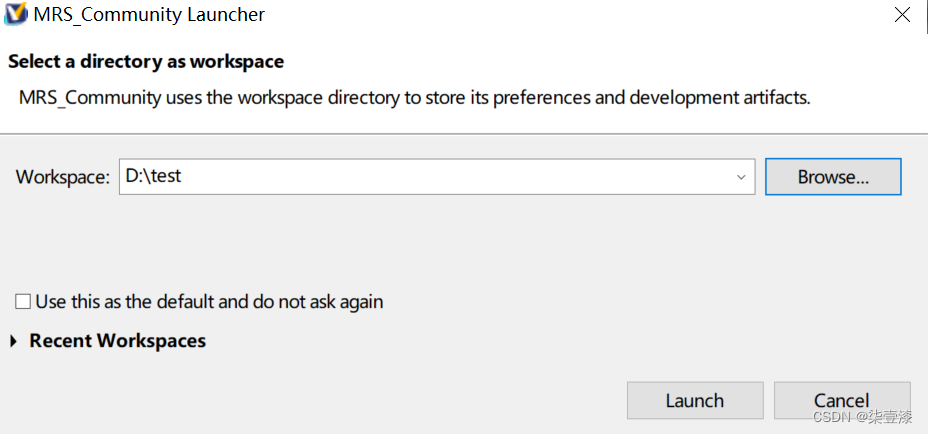

1、打开MounRiver Studio，选择工程保存的目录。

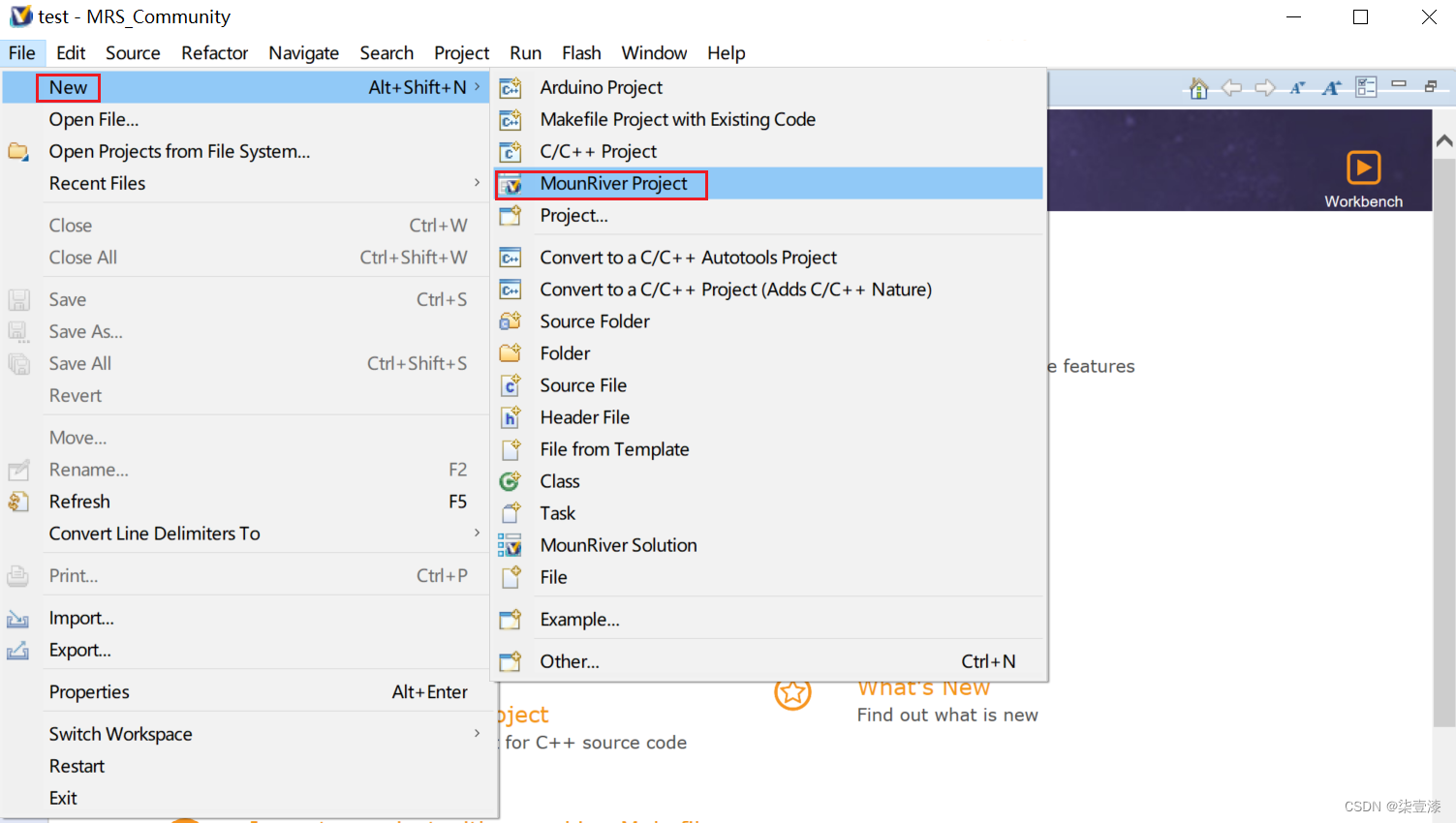

2、依次点击File -> New -> MounRiver Project。

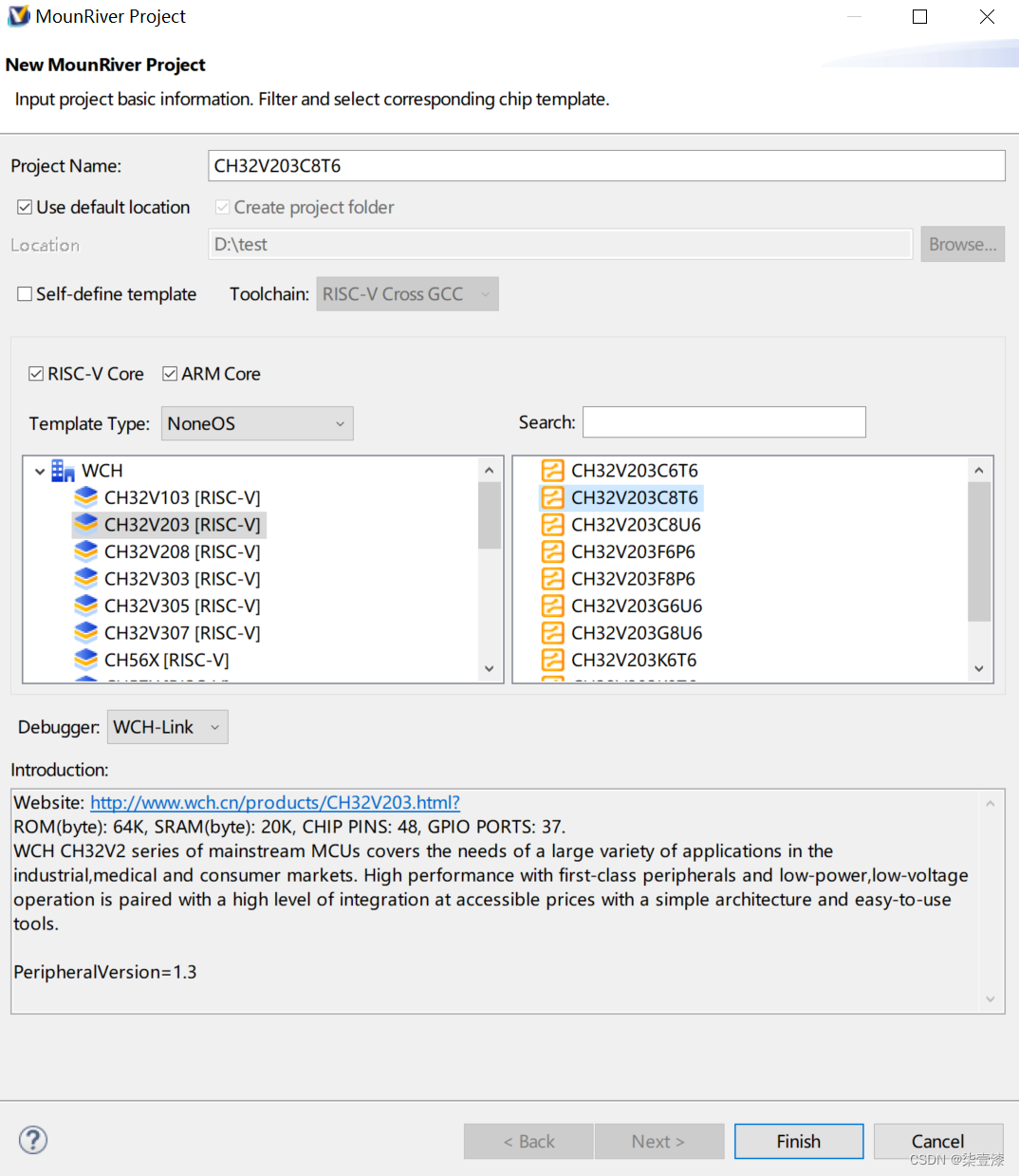

3、选择自己使用的芯片型号，修改项目名称，点击Finish即可。

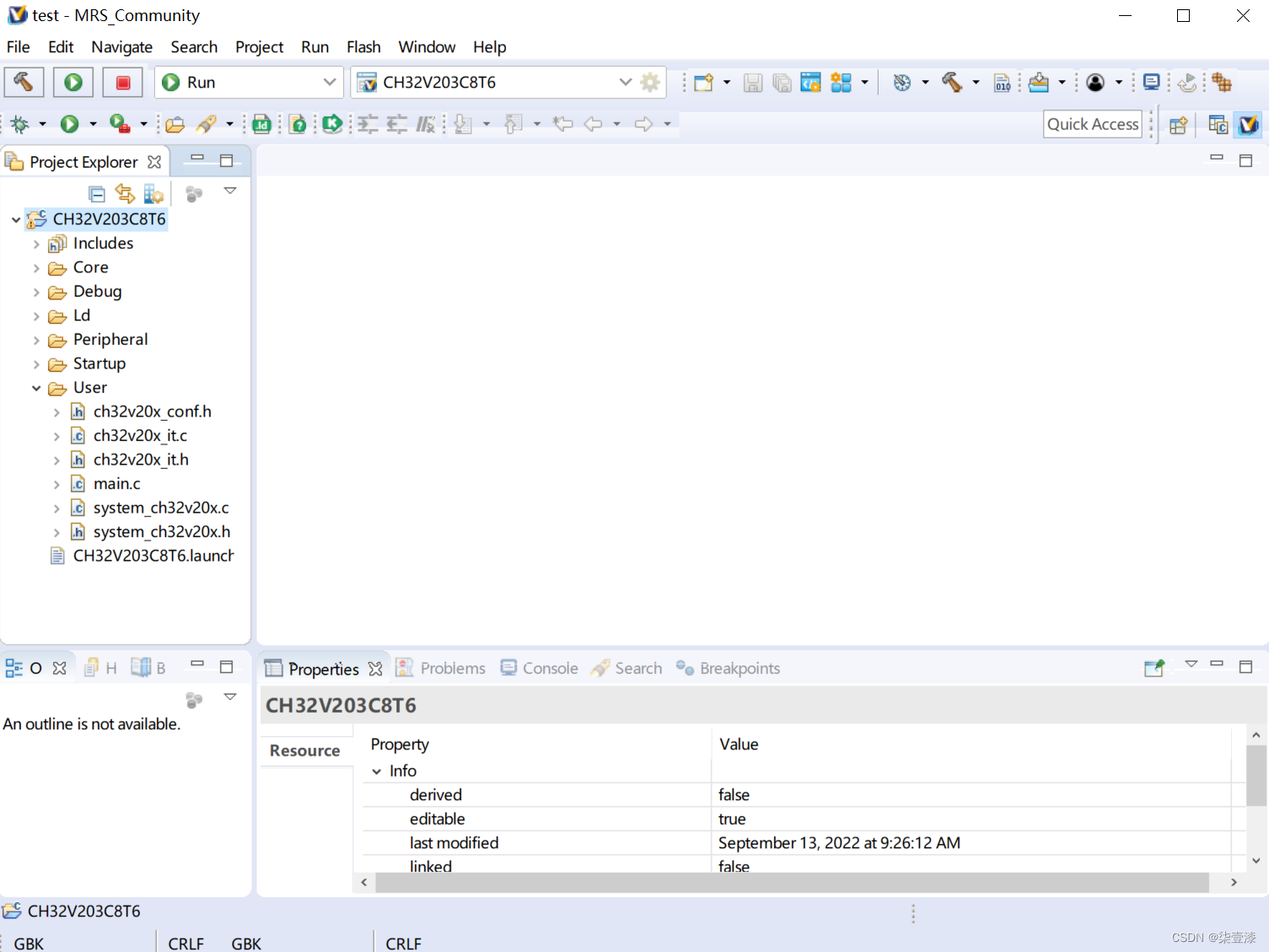

提示：第一次打开时，项目页面可能会被欢迎页挡住，关掉即可看到工程目录。
此时，一个基础工程就建立完成了，这个软件会根据你选择的MCU自动把相应的库函数添加进来，后续你在这个工程的基础上添加修改自己的应用代码即可。
4、在工程下添加文件或者文件夹

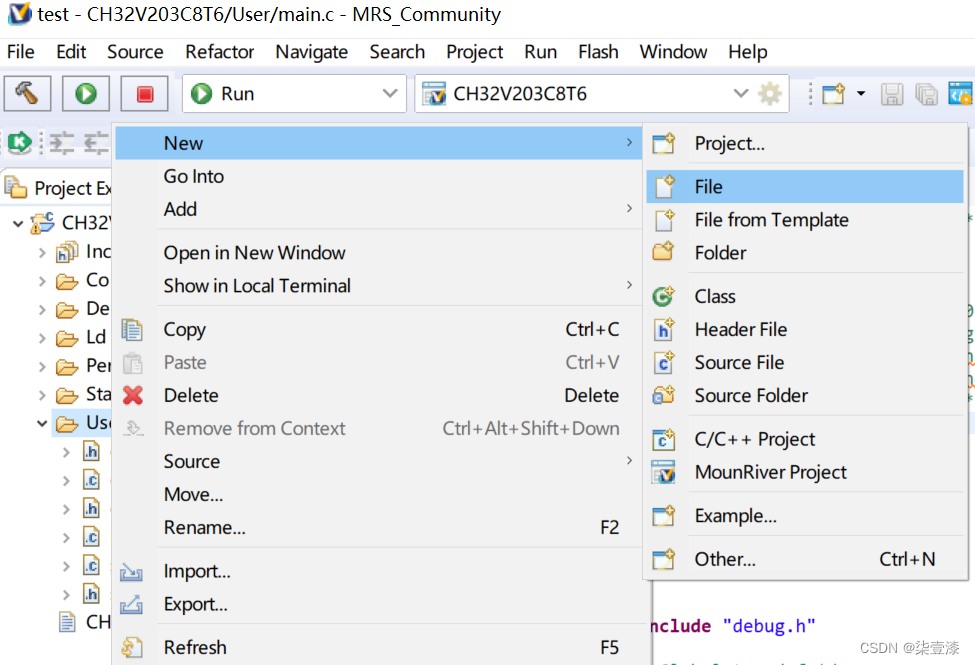

如果需要在工程下添加新的文件或者把已存在的文件、文件夹添加进来，可以在工程目录下右键添加。
如果添加的文件夹里面包含有头文件的话，还需要在工程的根目录下添加头文件路径。

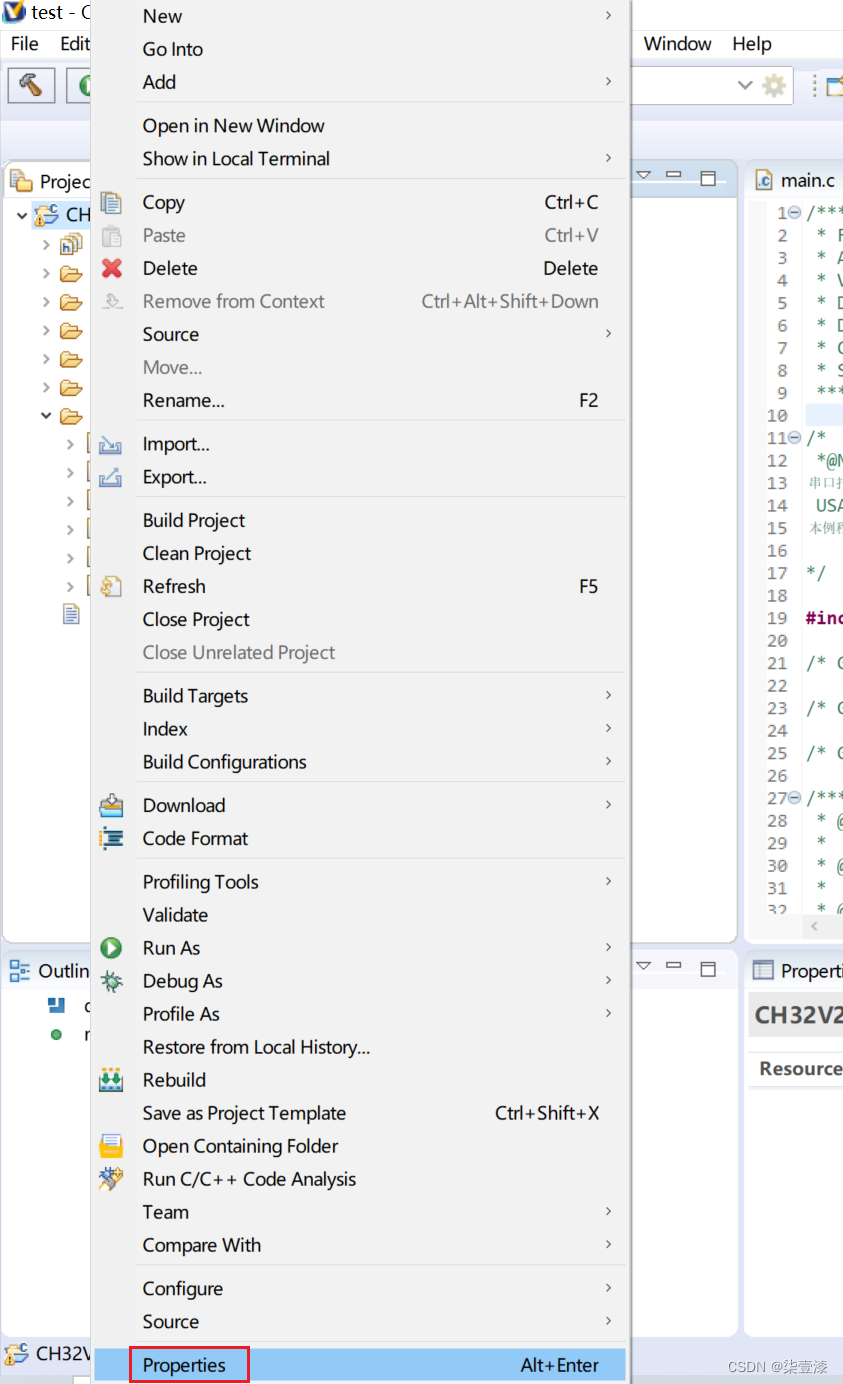

在工程最外面的文件夹右键，点击Properties。

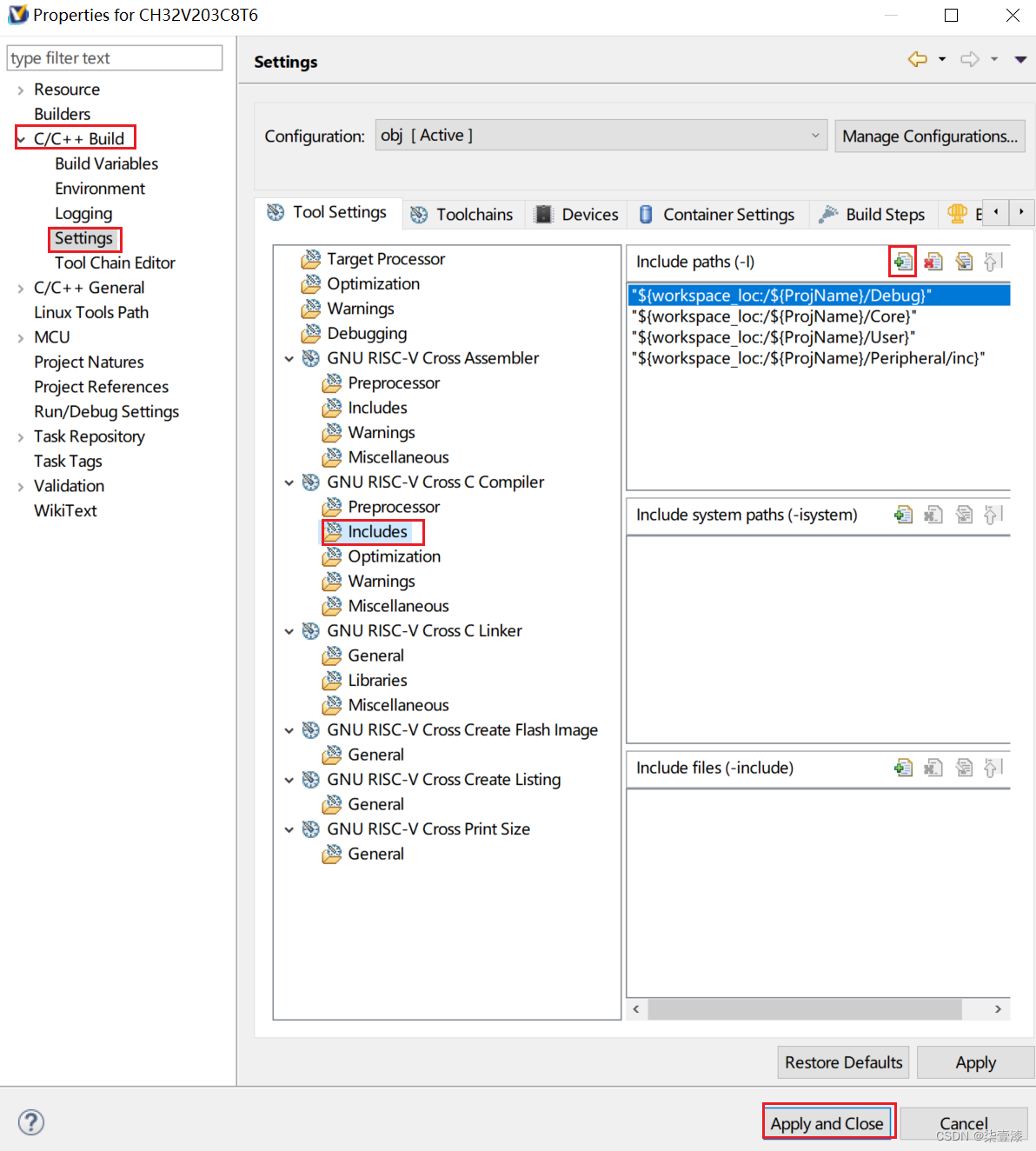

找到C/C++Build -> Settings -> includes，然后添加头文件所在的文件夹目录即可。
3 编写和编译代码
官网上有MCU的代码例程，可以根据自己的使用情况把相应的demo加入到你新建的工程里面，然后编译。

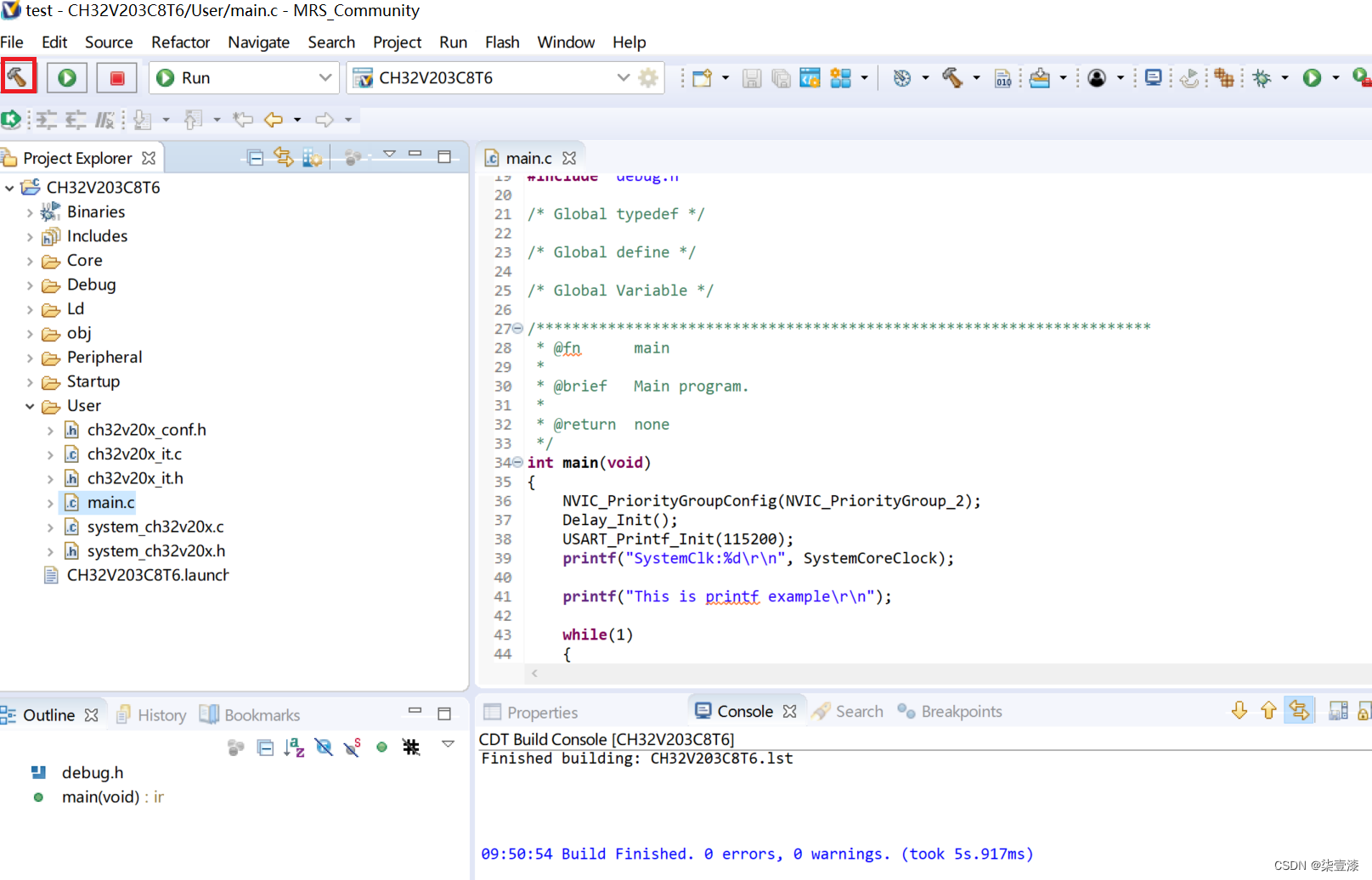

编译只需要点击一下左上角那个图标即可。编译成功后在工程目录下obj文件里面会生成hex文件。
4 烧录和仿真

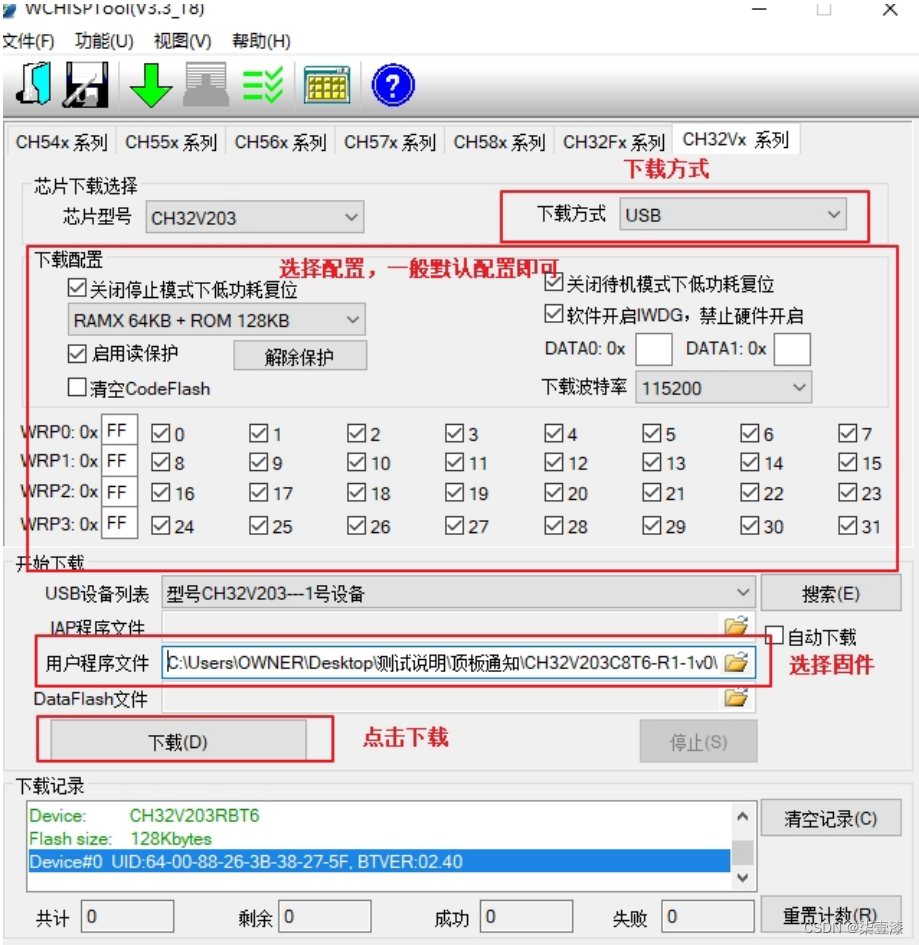

打开WCHISPTool烧录工具，选择对应的MCU，选择前面编译好的hex文件，然后把MCU的USB或者串口接入到电脑上，按下面配置好之后下载即可。
提示：烧录时需要先拉一下BOOT0引脚再上电，BOOT引脚高低电平分别对应烧录模式和运行模式，建议这里做成按键，需要烧录时先按下按键进入烧录模式，烧录完成之后松开按键进入运行模式。这一点类似于乐鑫ESP系列的MCU。
仿真需要用到官方的一个WCH-Link工具，类似JLink和ST-Link，我这里没买这个工具，具体就不说了。
结束语
好了，关于沁恒的这个MCU的介绍就到这里了，我用这个MCU做了一款USB键盘，键盘部分的代码是从其他MCU上面移植过来的，移植的过程也很顺利。使用起来感觉跟stm32没有太大的差别，包括一些硬件的接口以及软件的固件库，特别是官方提供的固件库，跟stm32的库非常像，很多函数的名字都是一样的，比如GPIO的配置，定时器的配置，中断服务函数等等，跟stm32基本都是一样的，所以如果是从stm32移植过去的话会很方便。唯一有一点我觉得不是很好的，就是烧录的时候没有stm32的swd方便，它需要拉一下那个BOOT脚才能烧录，完了又需要拉回去。
具体性能、功耗这些我没去测试过，这里就不做评价了，但是对于性能要求不高的设备肯定是够用了的，关键是价格还便宜。当然了，我也没有和其他国产MCU比较，也不清楚这个MCU还有没有其他的坑暂，用不用都是大家的自由，我只是给大家提供了另外一种替代方案。
