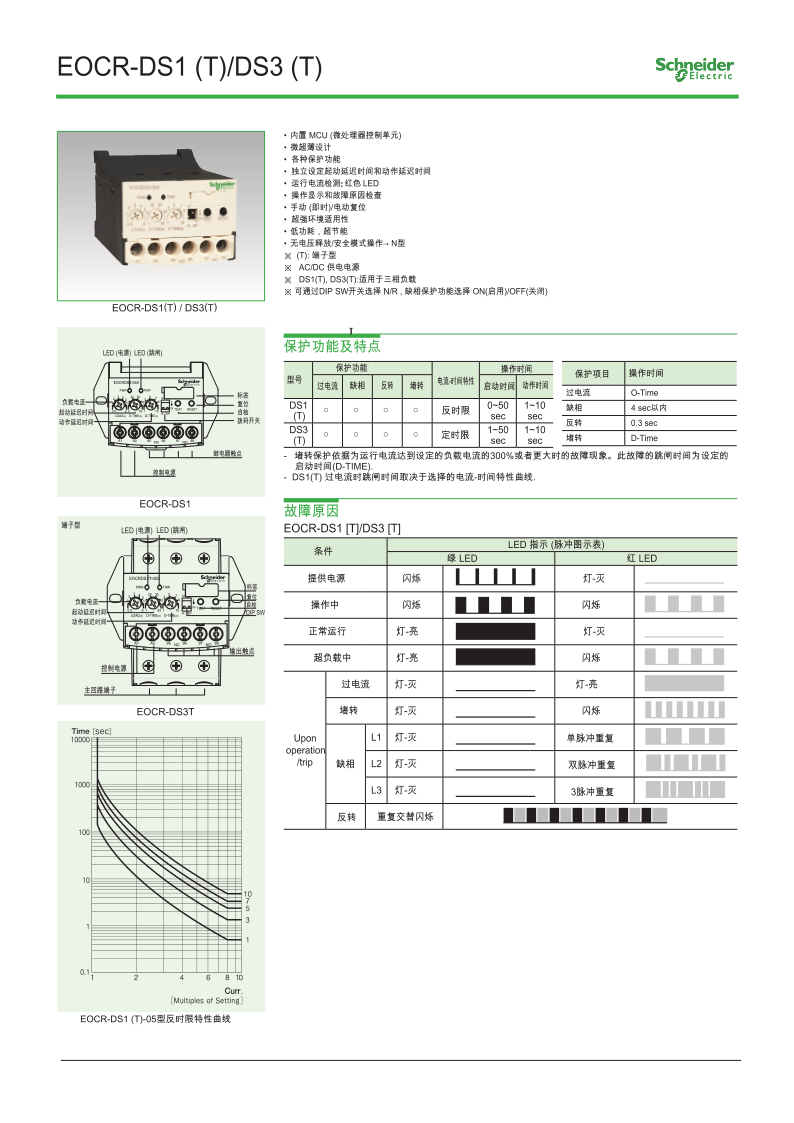

EOCR-DS3反时限电机保护器由承德尚越电子代理销售，该产品具有过电流，缺相，堵转的保护功能，是施耐德新款经济型电机保护器产品,电源电压在24-240v，电流范围是0.5-60，具体型号有:EOCRDS3-05S,EOCRDS3-30S,EOCRDS3-60S.
产品特点：
◆ 微超薄设计
◆ 各种保护功能
◆ 独立设定起动延迟时间和动作时间
◆ 运行电流检测：红色LED
◆ 操作显示和故障原因检查
◆ 手动（即时）/电动复位
◆ 超强环境适用性
◆ 低功耗、超节能
◆ 无电压释放/安全迷失操作--N型
保护功能
| 保护功能 | 保护动作时间 |
| 过电流 | O-Time |
| 缺相 | 4秒以内 |
| 堵转 | D-Time |
| 反转 | 0.3秒 |
技术参数
| 电流设定 | 规格 | 设定范围（DS1） | 设定范围（DS3） | ||
| 05 | 0.5~6A | 0.5~6A | |||
| 30 | 3.0~30A | 3.0~30A | |||
| 60 | - | 5.0~60A | |||
| 时间 | 启动时间 | D-Time | 0~50秒 | 1~50秒 | |
| 动作时间 | O-Time | 1~10秒 | 1~10秒 | ||
| 复位方式 | 手动（即时）/电动（远程）复位 | ||||
| 运行时间特性曲线 | 反时限 | 定时限 | |||
| 误差 | 电流 | ±10% | |||
| 时间 | ±15% | ||||
| 控制电源 | 电压 | S（改进型） | 24~240VDC/AC | ||
| W（改进型） | 380~480VAC | ||||
| 频率 | 50/60HZ | ||||
| 辅助触点 | 输出触点 | 标准型：2-SPST（1a1b），经济型1-SPST（1c） | |||
| 状态 | R型 | 正常状态（提供电源后：95-96闭点，97-98开点） | |||
| N型 | 正常状态（提供电源后：95-96开点，97-98闭点） | ||||
| 容量 | AC250V/3A电阻性 | ||||
| 绝缘 | 绝缘电阻 | 外壳与线路间 | 100MΩ或高于兆欧表DC500V | ||
| 耐压强度 | 外壳与线路间 | 2.0KV,50/60HZ,1min | |||
| 输出接点间 | 1.0KV,50/60HZ,1min | ||||
| 线路间 | 2.0KV,50/60HZ,1min | ||||
| 使用环境 | 温度 | 存储 | -30~+80℃ | ||
| 运行 | -20~+60℃ | ||||
| 湿度 | 30~85% RH无凝露 | ||||
| 安装 | 35mm DIN 导轨/固定 | ||||
承德尚越电子科技有限公司是施耐德EOCR代理商，公司致力于施耐德EOCR（原韩国三和）电子继电器全系列产品的推广销售和技术服务.产品广泛应用于钢铁、石化、电力、机械、OEM等众多领域，施耐德EOCR产品具有设计精巧、动作可靠准确、保护功能全等特点，深受广大用户的信赖。
