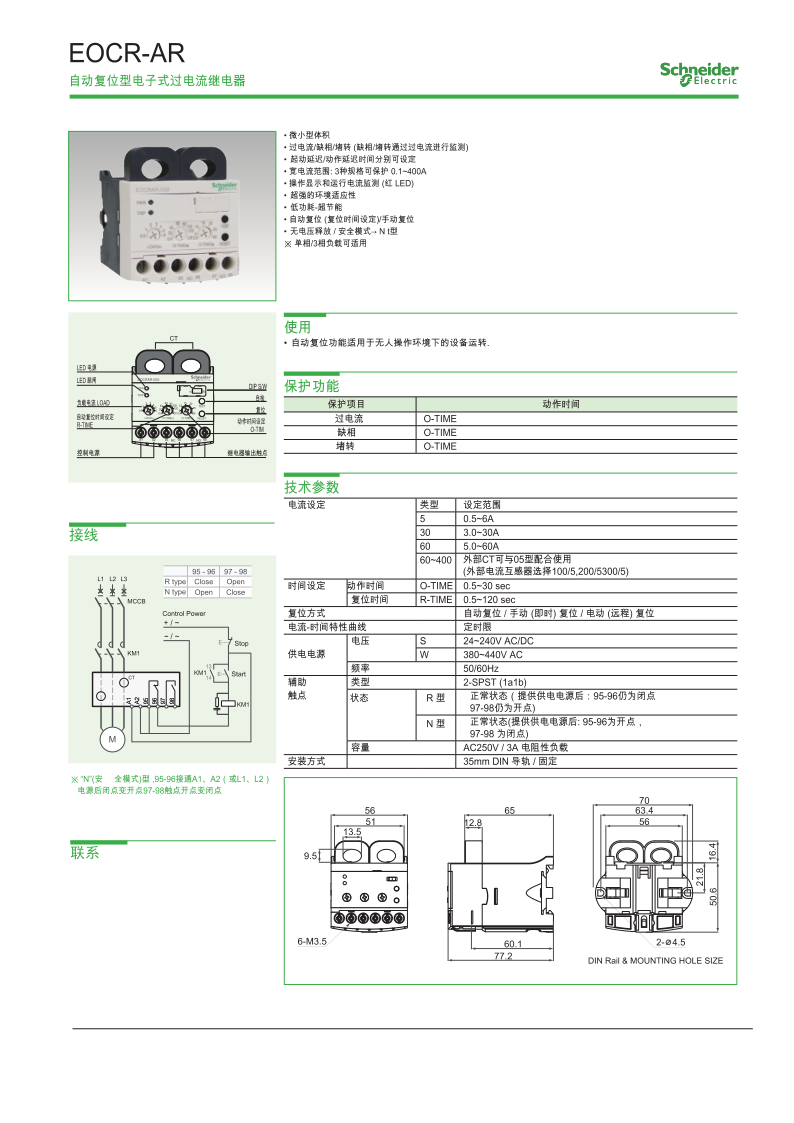

EOCR-AR是施耐德经济型自复位式电机保护器，该产品具有过电流，缺相，堵转的保护功能。属于新一代保护器产品，电流范围是0.5-60A,电源电压24-240V,根据电流范围的不同具体分为以下型号：EOCR-05S,EOCR-30S,EOCR-60S,具有体积小巧，性价比高，安装方便，应用面积广等特点！
产品概述：
◆ 微小型设计
◆ 过电流/缺相/堵转
◆ 起动延迟时间和动作延迟时间分别设定
◆ 宽的电流范围：3种规格可保护0.1-400A
◆ 操作显示和运行电流监测
◆ 超强的环境适应性
◆ 低功耗-超节能
◆ 自动复位（复位时间可设定）/手动复位
◆ 无电压释放/安全模式--N型
◆ 适用于单相/3相负载
保护功能
| 保护功能 | 保护动作时间 |
| 过电流 | O-Time |
| 缺相 | O-Time |
| 堵转 | O-Time |
| 自动复位 | 0.5-120秒 |
技术参数
| 电流设定 | 规格 | 设定范围 | ||
| 05 | 0.5~6A | |||
| 30 | 3.0~30A | |||
| 60 | 5.0~60A | |||
| 60~400 | 05型与外配合CT配合使用
（外部CT选择100/5，150/5…..） |
|||
| 时间 | 动作时间 | O-Time | 0.5~30秒 | |
| 复位时间 | R-Time | 0.5~10秒 | ||
| 复位方式 | 手动（即时）/电动（远程）/自动复位 | |||
| 运行时间特性曲线 | 定时限 | |||
| 误差 | 电流 | ±10% | ||
| 时间 | ±15% | |||
| 控制电源 | 电压 | S（改进型） | 24~240VDC/AC | |
| W（改进型） | 380~480VAC | |||
| 频率 | 50/60HZ | |||
| 辅助触点 | 输出触点 | 2-SPST（1a1b） | ||
| 状态 | R型 | 正常状态（提供电源后：95-96闭点，97-98开点） | ||
| N型 | 正常状态（提供电源后：95-96开点，97-98闭点） | |||
| 容量 | AC250V/3A电阻性 | |||
| 绝缘 | 绝缘电阻 | 外壳与线路间 | 100MΩ或高于兆欧表DC500V | |
| 耐压强度 | 外壳与线路间 | 2.0KV,50/60HZ,1min | ||
| 输出接点间 | 1.0KV,50/60HZ,1min | |||
| 线路间 | 2.0KV,50/60HZ,1min | |||
| 使用环境 | 温度 | 存储 | -30~+80℃ | |
| 运行 | -20~+60℃ | |||
| 湿度 | 30~85% RH无凝露 | |||
| 安装 | 35mm DIN 导轨/固定 | |||
