安科瑞 ALP500 低压保护测控装置

安科瑞 梅岑彬 187-6150-0144

1 概述

ALP500 低压保护测控装置（以下简称低压保护装置）适用于额定电压至 AC660V 低压配电回路，集电力监控、馈线保护、分合闸控制、通讯组网、节点测温、运维管理等功能于一体。具备反时限过流、三段式过流、过功率、零序过流、欠压、过压、不平衡（电压、电流）、零线过电流、漏电流等多种保护功能。可选配不同通讯模块适应现场通讯需求。

该产品采用嵌入式安装，由主体、互感器和选配的功能模块组成。

2 产品特点

■ 辅助电源宽电压输入，支持 AC85-265V/DC100-300V 供电。

■ 支持基波和全波全电参量测量（U、I、P、Q、S、PF、F、EP、EQ），电压及电流不平衡度，电压、电流正序、负序、零序分量，三相电压相角，剩余电流，电压、电流 2-63 次分次谐波测量，分次谐波含有率及总谐波畸变率，母线及电气节点测温，零线电流检测，负荷率，需量。

■ 保护功能包括反时限过流、三段式过流、过功率、零序过流、欠电压、过电压、不平衡（电压、电流）、零线过流、漏电流、温度、瞬时速断、负序保护、欠功率、相序、PT 断线、温度传感器故障等。

■ 标配 4 路可编程 DI 输入，可选配开关量模块额外增加 10 路可编程 DI，默认采用内置 DC24V 电源，也可选择外部有源湿接点（详见选型表格）。

■ 4 路可编程 DO 输出，可选配开关量模块额外增加 3 路可编程 DO。

■ 灵活丰富的通讯功能，主体标配 2 路 MODBUS_RTU 通讯，还有 1 路 MODBUS-TCP 模块、1 路PROFIBUS-DPV0、2 路 PROFIBUS-DPV0 模块、1 路 4G 通讯、1 路 Lora 通讯可供选配（选其一）。

■ 可选配 1-2 路 DC4-20mA 模拟量输出接口，与 DCS 系统相接，可实现对现场设备的监控。

■ 具有分合闸记录、DI 变位记录、故障记录、故障录波等多种事件记录，并显示分合闸状态、断路器异常、运行时间、断路器正常跳闸次数、故障跳闸次数、电压暂降、暂升等各类运行信息及事件。

■ 具备 USB 接口，可通过 U 盘导出故障记录、写入设置数据、升级程序。

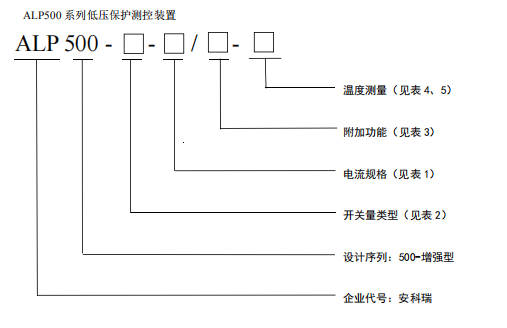

3.型号说明

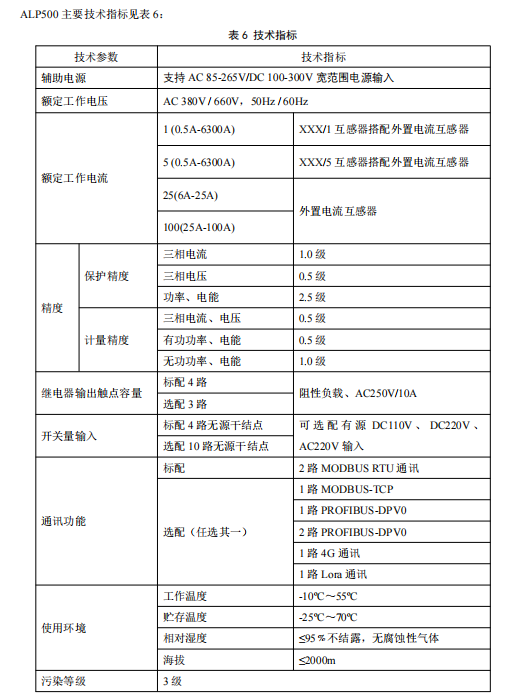

4.技术参数
